?REF2125 低漂移、低功耗、小尺寸系列电压参考芯片技术文档总结

REF2125器件是一款低温漂移（6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和功耗小于 95 μA。该器件还提供 5 μV 的极低输出噪声 P-P /V，这使其能够通过高分辨率数据转换器和噪声关键系统保持高信号完整性。
*附件：ref2125.pdf

器件的低输出电压迟滞和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件体积小、工作电流低（95 μA）使其成为便携式和电池供电应用的理想选择。

REF2125额定温度范围为 ?40°C 至 +125°C。

特性

• 初始精度：±0.05%（最大）
• 温度系数 ： 6 ppm/°C （最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 宽输入电压：12 V
• 输出1/f噪声（0.1 Hz至10 Hz）：5 μV 聚丙烯 /V
• 出色的长期稳定性 30 ppm/1000 小时
• 小尺寸 5 引脚 SOT-23 封装

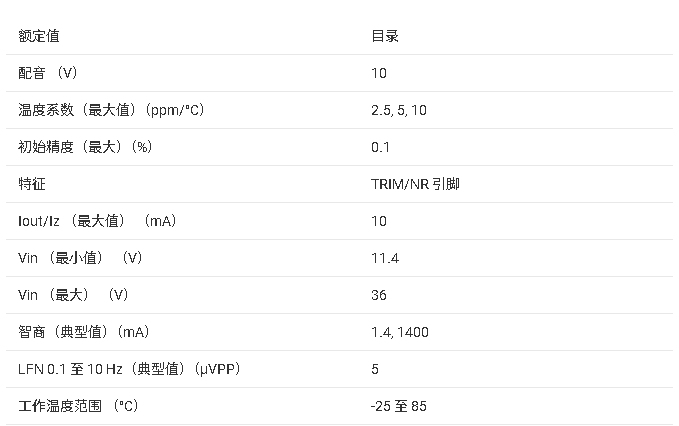

参数

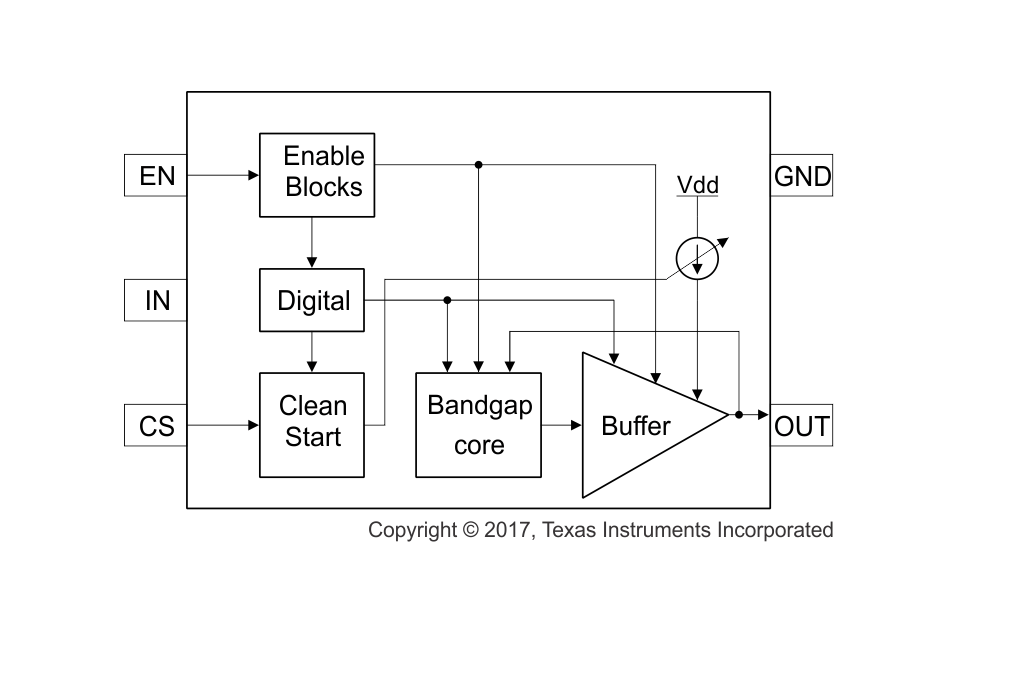

方框图

?1. 产品概述?
REF2125是德州仪器（TI）推出的一款高精度CMOS电压参考芯片，具有低温度漂移（6 ppm/°C）、低功耗（最大静态电流95 μA）和小封装（5引脚SOT-23）特性。其主要特点包括：

• ?初始精度?：±0.05%（最大值）
• ?输出电流?：±10 mA
• ?输入电压范围?：12 V
• ?低噪声?：0.1 Hz至10 Hz频段输出噪声为5 ?VPP/V
• ?长期稳定性?：30 ppm/1000小时

?2. 关键特性?

• ?温度性能?：工作温度范围-40°C至+125°C，适用于工业环境。
• ?节能设计?：支持使能（EN）引脚控制，关闭模式下电流低至2 ?A。
• ?清洁启动功能?：通过CS引脚连接电阻或电容，控制启动时的浪涌电流（0.5 mA至19 mA可调）。

?3. 应用领域?

• 精密数据采集系统
• 工业仪器仪表（如PLC模拟I/O模块）
• 4-20mA环路传感器
• 测试设备（如LCR表）
• 便携式及电池供电设备

?4. 电气参数?

• ?输出电压?：2.5 V（固定）
• ?线性调整率?：2 ppm/V（典型值）
• ?负载调整率?：
  • 源电流（0至10 mA）：30 ppm/mA（典型值）
  • 吸电流（0至-10 mA）：70 ppm/mA（典型值）
• ?噪声性能?：
  • 0.1 Hz至10 Hz：5 ?VPP/V
  • 1 kHz频点：0.25 ppm/√Hz

?5. 设计注意事项?

• ?布局建议?：
  • 输入/输出端需分别配置1 ?F和10 ?F低ESR陶瓷电容。
  • 敏感模拟信号走线应避免与数字信号平行。
• ?热管理?：最大结温150°C，需通过热阻公式（TJ = TA + PD × RθJA）计算实际功耗。
• ?长期稳定性?：建议对高稳定性要求的系统进行老化筛选。

?6. 封装与订购信息?

• ?封装?：SOT-23（5引脚），尺寸2.9 mm × 1.6 mm
• ?型号示例?：REF2125IDBVR（工业级温度范围）
• ?环保认证?：符合RoHS标准，无铅（NIPDAU镀层）

?7. 文档支持?
包含详细特性曲线（如温度漂移、噪声频谱）、典型应用电路（如与OPA735搭配生成负参考电压）及ESD防护指南。
