?REF30/REF30E 低功耗电压参考芯片技术文档总结

REF30 是一款精密、低功耗、低压差电压基准电压源系列，采用微型 3 引脚 SOT-23 封装。REF30E 是 REF30 系列的增强型性能版本，专为精密应用而设计。REF30E 在 25μA 的较低静态电流下工作时，具有更高的温度漂移和初始精度。

REF30E 的低功耗和更高的精度使 REF30E 对于环路供电的工业应用（例如压力和温度变送器以及电池供电的应用）非常有吸引力。REF30/REF30E 的额定工作范围为 –40°C 至 +125°C。REF30 易于在本质安全和防爆应用中使用，因为 REF30 不需要负载电容器即可稳定。
*附件：ref30e.pdf

特性

• 小行业标准封装：SOT23-3
• 高精度
  • REF30E：±0.1%
  • REF30：±0.2%
• 优异的温漂性能：
  • REF30E：20ppm/°C
  • REF30：75ppm/°C
• REF30E 是 REF30 的直接替代品
• 低智商（典型值）
  • REF30E：25μA
  • REF30：42μA
• 高输出电流
  • REF30E：±10mA
  • REF30：25mA
• 输出电压选项
  • REF30E：1.25V 至 5V
  • REF30：1.25V 至 4.096V
• 温度范围：-40?C 至 +125?C

参数

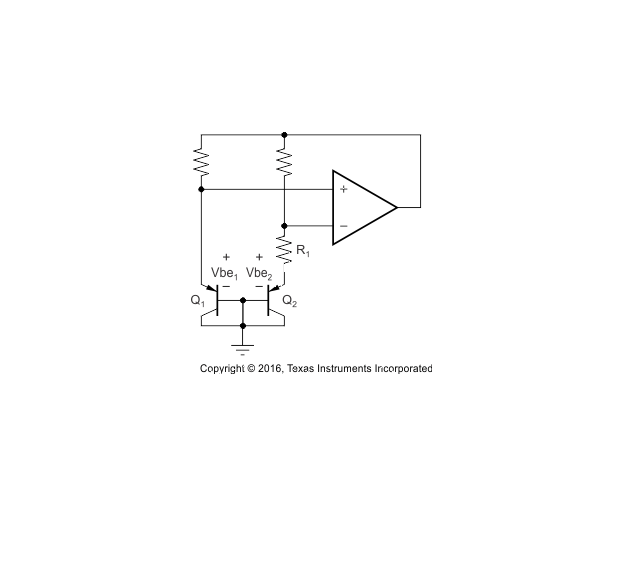

方框图

?1. 产品概述?
REF30/REF30E 是德州仪器（TI）推出的精密低功耗电压参考芯片系列，采用 SOT-23-3 封装，具有高精度、低温漂和低功耗特性。

• ?REF30E? 为增强版本，提供 ±0.1% 初始精度和 20ppm/°C 温漂性能，静态电流低至 25?A。
• ?REF30? 标准版初始精度 ±0.2%，温漂 75ppm/°C，静态电流 42?A。

?2. 关键特性?

• ?高精度?：REF30E 精度 ±0.1%，REF30 ±0.2%。
• ?低温漂?：REF30E 温漂 20ppm/°C（-40°C 至 +125°C），REF30 为 75ppm/°C。
• ?低功耗?：REF30E 静态电流 25?A，REF30 为 42?A。
• ?宽电压范围?：REF30E 输出 1.25V 至 5V，REF30 输出 1.25V 至 4.096V。
• ?高负载能力?：REF30E 支持 ±10mA，REF30 支持 25mA 输出电流。

?3. 应用场景?

• 工业传感器（压力/温度变送器）
• 太阳能系统、储能设备
• 医疗设备、手持测试仪器
• PLC/DCS 控制系统
• 变频驱动（VF Drives）

?4. 技术细节?

• ?封装与引脚?：3 引脚 SOT-23 封装（2.92mm × 2.37mm），引脚功能包括输入（IN）、输出（OUT）和地（GND）。
• ?稳定性?：长期稳定性 24ppm（0-1000 小时），15ppm（1000-2000 小时）。
• ?噪声性能?：0.1Hz 至 10Hz 频段噪声低于 50?VPP。

?5. 设计建议?

• ?电源旁路?：推荐使用 0.1?F 陶瓷电容。
• ?布局优化?：缩短敏感模拟信号走线，避免与数字信号平行布线。
• ?热管理?：通过接地平面散热，减少温漂影响。

?6. 典型电路示例?

• ?数据采集系统?：搭配 ADS7822 等 ADC 实现高精度信号转换。
• ?负压生成?：结合 OPA703 运放实现 ±2.5V 双电源参考。

?7. 文档支持?

• 包含完整规格参数、典型特性曲线（如温漂、噪声、负载调整率）。
• 提供机械封装信息（SOT-23 尺寸）、订购型号列表及环保认证（RoHS）。
