REF30 50ppm/°C 漂移，50μA Iq，采用 SOT-23-3 封装串联基准电压源技术手册

REF30 是一款精密、低功耗、低压差电压基准电压源系列，采用微型 3 引脚 SOT-23 封装。REF30E是REF30系列的增强型性能版本，专为精密应用而设计。REF30E 提供改进的温度漂移和初始精度，同时以 25μA 的较低静态电流运行。

低功耗和更高的精度使 REF30E 对于环路供电的工业应用（例如压力和温度变送器以及电池供电应用）非常有吸引力。REF30/REF30E 的额定工作范围为 –40°C 至 +125°C 的扩展工业温度范围。 REF30 易于在本质安全和防爆应用中使用，因为 REF30 不需要负载电容器来保持稳定。
*附件：ref30.pdf

特性

• 小行业标准封装：SOT23-3
• 高精度
  • REF30E：±0.1%
  • REF30：±0.2%
• 优异的温漂性能：
  • REF30E：20ppm/°C
  • REF30：75ppm/°C
• REF30E 是 REF30 的直接替代品
• 低智商（典型值）
  • REF30E：25μA
  • REF30：42μA
• 高输出电流
  • REF30E：±10mA
  • REF30：25mA
• 输出电压选项
  • REF30E：1.25V 至 5V
  • REF30：1.25V 至 4.096V
• 温度范围：-40?C 至 +125?C

参数

方框图

?1. 产品概述?
REF30系列是德州仪器（TI）推出的精密低功耗电压参考芯片，采用SOT-23-3封装，包含标准版（REF30）和增强版（REF30E）。主要特点包括：

• ?高精度?：REF30E初始精度±0.1%，REF30为±0.2%。
• ?低温漂?：REF30E温漂20ppm/°C（-40°C至125°C），REF30为75ppm/°C。
• ?低功耗?：静态电流典型值REF30E为25?A，REF30为42?A。
• ?宽电压范围?：REF30E支持1.25V至5V输出，REF30支持1.25V至4.096V。
• ?无需负载电容?：适用于本质安全应用。

?2. 关键参数对比?

?3. 应用场景?

• 工业传感器（压力/温度变送器）
• 太阳能系统、储能设备
• 医疗设备、手持测试仪器
• PLC/DCS控制系统

?4. 功能描述?

• ?架构?：基于带隙基准电压设计，通过正负温度系数补偿实现稳定性。
• ?电源要求?：最低输入电压为输出电压+50mV（REF30）或+200mV（REF30E）。
• ?噪声性能?：0.1Hz至10Hz频段噪声低于50?VPP。
• ?长期稳定性?：0-1000小时漂移24ppm，1000-2000小时漂移15ppm。

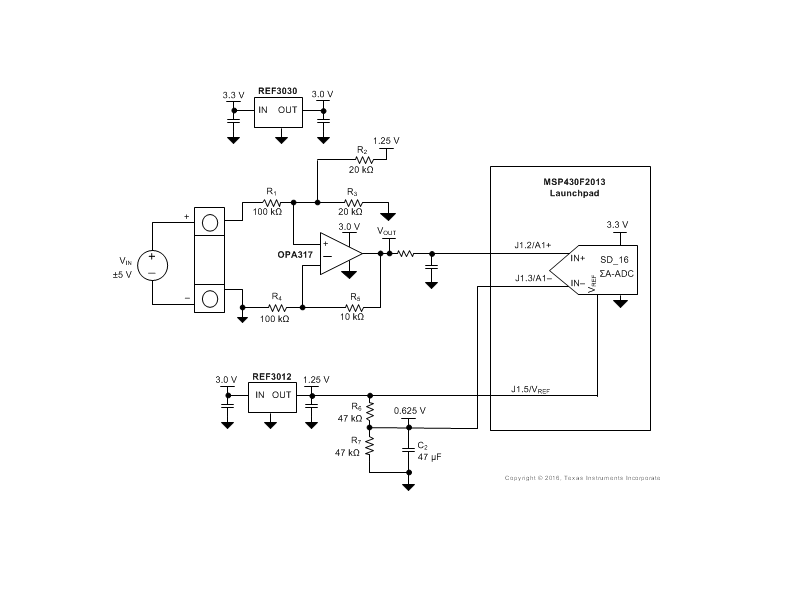

?5. 典型应用电路?

• ?数据采集系统?：为ADC提供基准电压（如ADS7822），需搭配0.1?F输入电容。
• ?负压生成?：结合运放（如OPA703）可输出对称正负电压。

?6. 封装与布局建议?

• ?封装?：SOT-23-3（2.92mm×2.37mm），引脚功能：
  • PIN1（IN）：电源输入
  • PIN2（OUT）：基准输出
  • PIN3（GND）：接地
• ?布局要点?：
  • 输入旁路电容需靠近芯片（≥0.1?F）。
  • 避免敏感模拟走线与数字信号平行。
