REF2925 2.5V、100ppm/°C、50μA，采用3引脚SOT-23封装系列（带隙）基准电压源技术手册

REF29xx 是一款精密、低功耗、低压压差基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF29xx 体积小、功耗低（最大 50 μA），非常适合 便携式和电池供电的应用。REF29xx 不需要负载电容器，但它需要负载电容器 在任何容性负载下都很稳定。

空载时，REF29xx 可在输出电压 1 mV 以内的电源下运行。都 型号指定用于 –40°C 至 125°C 的宽温度范围。
*附件：ref2925.pdf

特性

• 微尺寸封装：SOT-23
• 低压差：1 mV
• 高输出电流：25 mA
• 低温漂移：最高 100 ppm/°C
• 高精度：2%
• 低 I Q ：最大50μA

参数

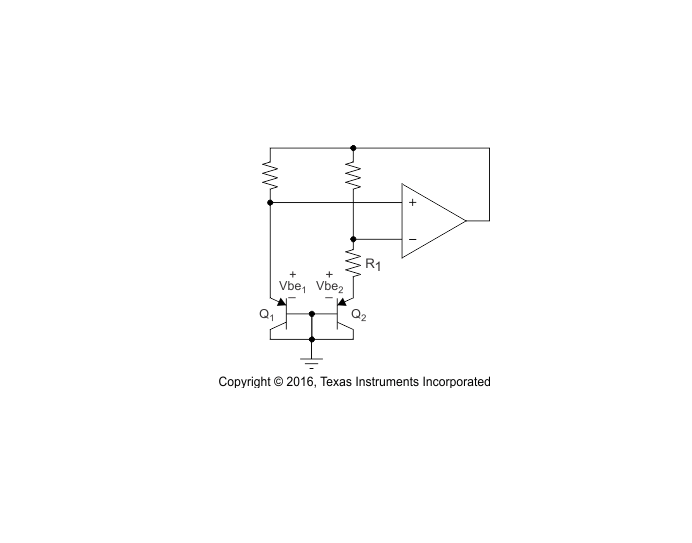

方框图

?1. 产品概述?
REF29xx是德州仪器（TI）推出的精密低功耗CMOS电压参考芯片系列，采用3引脚SOT-23微型封装，包含六种输出电压型号（1.25V/2.048V/2.5V/3V/3.3V/4.096V）。其核心特性包括：

• ?超低功耗?：静态电流最大50 ?A，适合便携式设备。
• ?高精度?：初始精度±2%，温度漂移最大100 ppm/°C。
• ?低压差?：最低仅需1 mV高于输出电压即可工作（空载时）。
• ?负载能力?：支持25 mA输出电流，无需外部电容即可稳定工作。

?2. 关键特性?

• ?封装与尺寸?：SOT-23封装，尺寸2.92 mm × 1.30 mm。
• ?工作范围?：-40°C至125°C工业级温度范围。
• ?噪声性能?：0.1 Hz至10 Hz频段噪声低至14 ?VPP（REF2912）。
• ?长期稳定性?：0-1000小时漂移24 ppm，1000-2000小时漂移15 ppm。

?3. 典型应用?

• ?便携设备?：电池供电的医疗设备、手持测试仪器。
• ?数据采集系统?：为ADC提供稳定参考电压（如搭配MSP430微控制器）。
• ?负压生成?：结合运放（如OPA703）实现双极性参考电压输出。

?4. 设计要点?

• ?电源建议?：输入电压需高于输出电压50 mV（负载时），推荐使用0.47 ?F旁路电容。
• ?布局指南?：缩短敏感信号走线，避免与数字线路平行，采用固态地平面散热。
• ?热管理?：热阻θJA为297.3°C/W（SOT-23封装），需注意高温环境下的散热设计。

?5. 文档结构?

• ?功能框图?：基于带隙基准架构，通过晶体管电流密度差实现温度补偿。
• ?电气参数?：详细列出各型号的电压噪声、线性调整率、负载调整率等指标。
• ?修订历史?：最新版本（Rev C）新增ESD评级、热信息及应用设计章节。

?6. 支持资源?

• 提供产品文件夹链接、样片购买渠道及社区支持（如TI E2E论坛）。
• 机械与封装信息符合JEDEC TO-236标准，可通过TI官网获取更新通知。

该系列凭借小尺寸、低功耗和高精度，广泛应用于工业与消费电子领域，设计时需参考文档中的典型电路和布局示例以优化性能。
