REF2933 3.3V、100ppm/°C、50μA，采用3引脚SOT-23封装系列（带隙）基准电压源技术手册

REF29xx 是一款精密、低功耗、低压压差基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF29xx 体积小、功耗低（最大 50 μA），非常适合 便携式和电池供电的应用。REF29xx 不需要负载电容器，但它需要负载电容器 在任何容性负载下都很稳定。
*附件：ref2933.pdf

空载时，REF29xx 可在输出电压 1 mV 以内的电源下运行。都 型号指定用于 –40°C 至 125°C 的宽温度范围。

特性

• 微尺寸封装：SOT-23
• 低压差：1 mV
• 高输出电流：25 mA
• 低温漂移：最高 100 ppm/°C
• 高精度：2%
• 低 I Q ：最大50μA

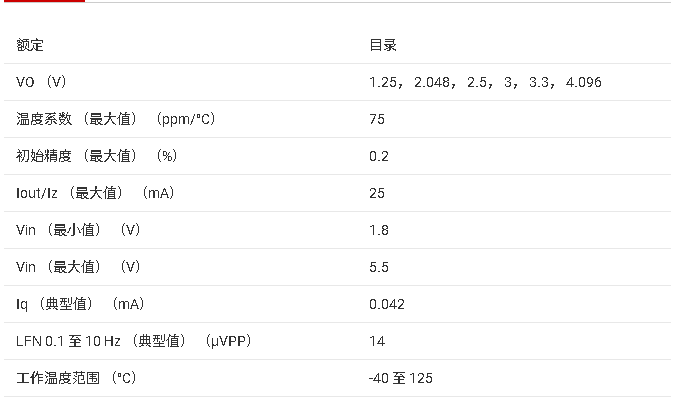

参数

方框图

?1. 产品概述?
REF29xx是德州仪器（TI）推出的精密低功耗CMOS电压参考芯片系列，采用3引脚SOT-23封装，包含6种输出电压型号（1.25V/2.048V/2.5V/3V/3.3V/4.096V）。核心特点包括：

• ?超低功耗?：静态电流最大50 ?A
• ?高精度?：初始精度±2%，温度漂移最大100 ppm/°C
• ?低压差?：最低仅需1 mV压差（空载时）
• ?负载能力?：支持25 mA输出电流

?2. 关键特性?

• ?封装与尺寸?：SOT-23封装（2.92 mm × 1.30 mm）
• ?温度范围?：-40°C至125°C（工业级）
• ?稳定性?：长期稳定性24 ppm（0-1000小时）
• ?噪声性能?：0.1-10 Hz频段噪声低至14 ?VPP（REF2912）

?3. 应用场景?

• 便携式电池供电设备
• 数据采集系统
• 医疗设备
• 手持测试仪器

?4. 技术细节?

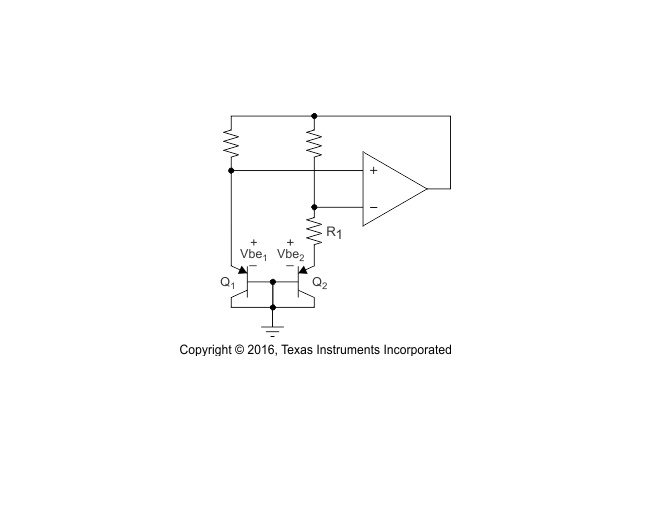

• ?电路架构?：基于带隙基准原理，通过CMOS工艺实现低功耗（功能框图见文档图24）
• ?电源要求?：需外接0.47 ?F以上旁路电容，输入电压范围VREF+50mV至5.5V
• ?热性能?：结至环境热阻297.3°C/W（SOT-23封装）

?5. 设计支持?

• ?典型应用电路?：提供数据采集系统、双极性电压生成等参考设计（如搭配OPA703运放实现±2.5V输出）
• ?布局建议?：推荐短走线、独立地平面，敏感信号远离数字线路

?6. 文档结构?
完整数据手册包含：

• 电气特性表（含不同型号参数对比）
• 典型性能曲线（温度漂移、负载调整率等）
• 封装信息（符合JEDEC TO-236标准）
• 修订历史（最新版本2016年6月更新）

?附加说明?

• 所有型号均通过ESD测试（HBM 4000V/CDM 1500V）
• 生产数据符合RoHS标准，提供卷带包装选项（3000片/卷或250片/卷）

注：具体选型需参考文档中的设备对比表（如REF2933输出3.3V，REF2940输出4.096V）。
