REF3120 2V、20ppm/°C（最大值）、100μA、3引脚SOT-23系列基准电压源技术手册

REF31xx 是精密、低功耗、低压差、串联基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF31xx 体积小、功耗低（典型值为 100 μA），使其成为 便携式和电池供电的应用。REF31xx 不需要负载电容器，但 在任何容性负载下都很稳定，可以吸收或提供高达 10 mA 的输出电流。

空载时，REF31xx可以在低至比输出电压高出5 mV的电源下工作。都 型号的指定温度范围为 –40°C 至 +125°C。
*附件：ref3120.pdf

特性

• 封装尺寸：SOT23-3
• 低压差：5 mV
• 高输出电流：±10 mA
• 高精度：最大 0.2%
• 低 I Q ：最大 115 μA
• 优异的指定漂移性能：
  • 15 ppm/°C（最大值），0°C 至 +70°C
  • 20 ppm/°C（最大值），–40°C 至 +125°C

参数

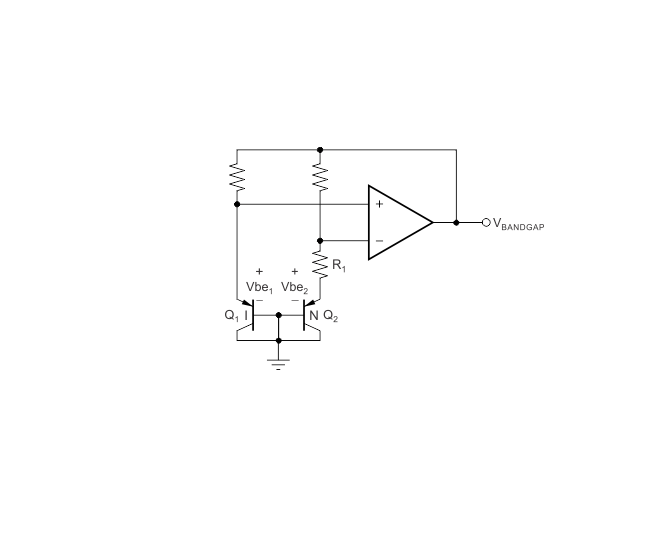

方框图

?1. 产品概述?
REF31xx是德州仪器（TI）推出的精密低功耗低压差系列电压参考芯片，采用SOT-23-3微型封装，适用于便携式设备、数据采集系统、医疗设备等场景。其核心特点包括：

• ?高精度?：输出电压误差最大0.2%，温度漂移低至15ppm/°C（0°C至70°C）。
• ?低功耗?：静态电流典型值100μA，最大135μA。
• ?低压差?：空载时仅需5mV以上输出电压即可工作（REF3112需1.8V最小输入）。
• ?负载能力?：支持±10mA输出电流，无需负载电容即可稳定工作。

?2. 关键特性?

• ?电压选项?：提供1.25V（REF3112）、2.048V（REF3120）、2.5V（REF3125）、3V（REF3130）、3.3V（REF3133）、4.096V（REF3140）多种规格。
• ?温度范围?：工业级-40°C至+125°C。
• ?噪声性能?：0.1Hz至10Hz频段噪声典型值17μVPP（REF3112），随输出电压增加而升高。
• ?长期稳定性?：1000小时漂移典型值70ppm。

?3. 应用设计?

• ?典型电路?：需在输入端配置≥0.47μF旁路电容，输出端可接1μF至10μF电容优化瞬态响应。
• ?数据采集系统?：文档提供了与ADS7822、ADS8324等ADC的典型连接方案（见图25-27）。
• ?负电压生成?：配合OPA703运放可实现双极性参考电压输出（如±2.5V）。

?4. 电气参数?

• ?绝对最大额定值?：输入电压7V，工作温度-55°C至+135°C。
• ?推荐条件?：输入电压需高于输出电压50mV（REF3112为1.8V最小），负载电流±10mA。
• ?热阻?：结到环境热阻292.9°C/W（SOT-23封装）。

?5. 封装与订购信息?

• ?封装?：3引脚SOT-23（DBZ），尺寸2.92mm×1.30mm。
• ?型号后缀?：IDBZR表示卷带包装（3000颗/卷），IDBZT为小卷带（250颗/卷）。
• ?环保认证?：符合RoHS标准，MSL等级1（260°C回流焊无限制）。
