REF1112 1μA、3引脚SOT-23 10ppm/°C分流基准电压源技术手册

REF1112器件是一款双端子分流基准电压源，专为功率和空间敏感型应用而设计。该REF1112采用SOT23-3封装，工作电流为1μA，是目前使用更大封装基准电压源（如REF1004和LT1004）的设计的改进型低功耗基准电压源。额定REF1112范围为 –40°C 至 +85°C，工作范围为 –40°C 至 +125°C。

该REF1112补充了德州仪器（TI）的其他1μA元件，包括OPA349和TLV240x低功耗运算放大器，以及TLV349x微功率电压比较器。
*附件：ref1112.pdf

特性

• 小封装：SOT23-3
• 1.25V 的固定反向击穿电压
• 主要规格
  • 输出电压容差：±0.2%（最大值）
  • 低输出噪声（0.1Hz至10Hz）：25μVpp（典型值）
  • 温度范围：?40°C至+125°C
  • 工作电流范围：1.2μA至5mA
  • 0°C 至 +70°C 的低温系数：30ppm/°C（最大值）
  • –40°C 至 +85°C 的低温系数：50ppm/°C（最大值）

参数

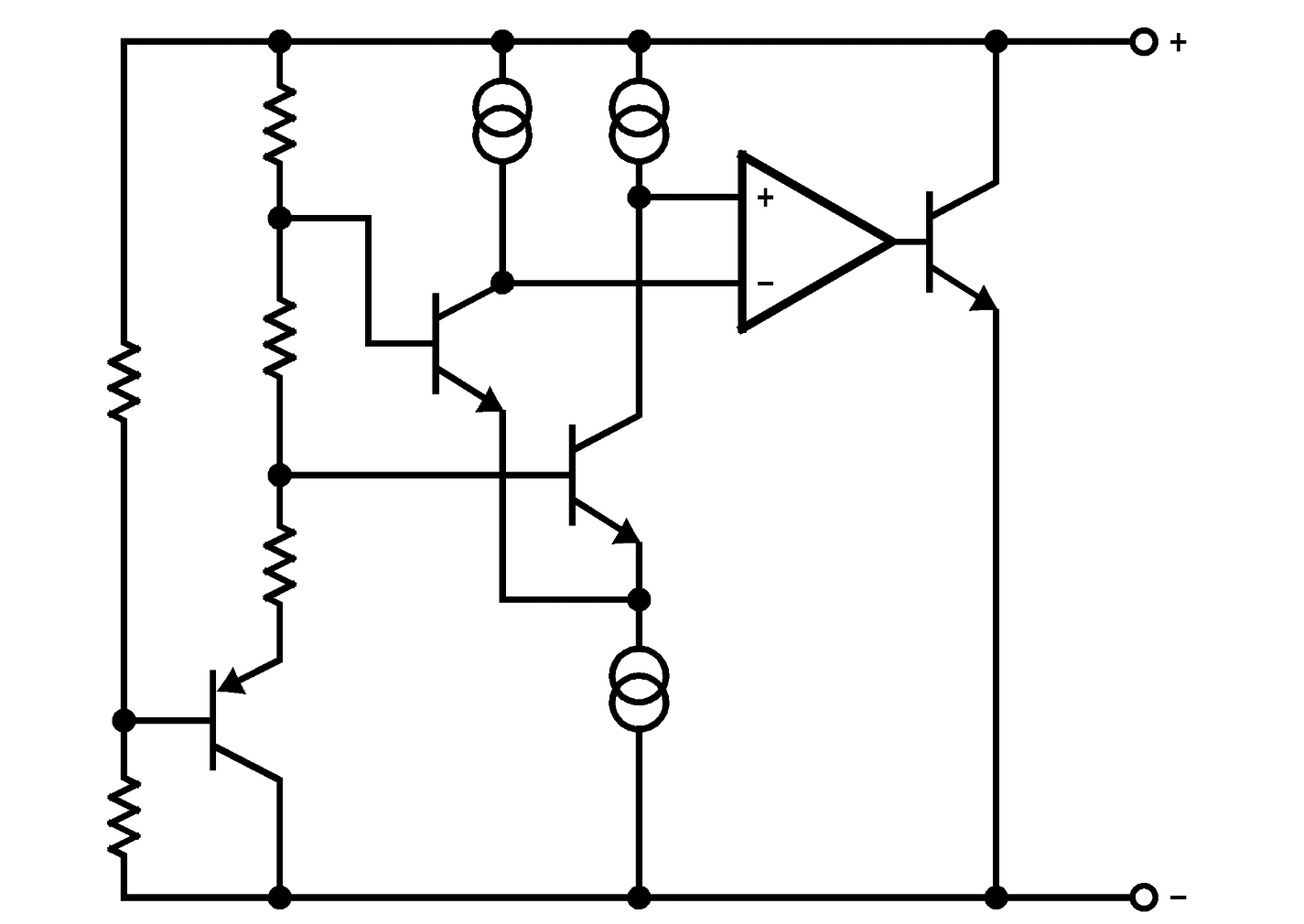

方框图

?1. 核心特性?

• ?精密性能?：1.25V固定反向击穿电压，初始精度±0.2%（最大值），低温漂（0°C至70°C为30ppm/°C，-40°C至85°C为50ppm/°C）。
• ?超低功耗?：工作电流范围1.2μA至5mA，静态电流仅1μA，适合电池供电设备。
• ?小型封装?：SOT23-3封装（2.92mm×1.3mm），节省空间。
• ?低噪声?：0.1Hz至10Hz频段噪声典型值25μVpp。

?2. 典型应用场景?

• 电池供电仪器、医疗设备、建筑安防传感器
• 现场变送器、校准器
• 与TI其他低功耗器件（如OPA349运算放大器）搭配使用

?3. 关键设计要点?

• ?电路连接?：需外接偏置电阻（RBIAS）设置工作电流，推荐负载电容≥0.01μF以保持稳定性。
• ?电流要求?：确保工作电流始终在1.2μA~5mA范围内（含负载电流）。
• ?温度范围?：工作温度-40°C至+125°C，全温范围内性能稳定。

?4. 扩展应用方案?

• ?电压扩展?：串联REF1112可生成2.5V参考电压（1μA总电流）。
• ?电流源?：搭配晶体管实现温度补偿电流源（ISET=VREF/RSET）。
• ?ADC电平转换?：用于扩展ADC输入范围。
