REF2920 2.048V、100ppm/°C、50μA，采用3引脚SOT-23封装系列（带隙）基准电压源技术手册

REF29xx 是一款精密、低功耗、低压压差基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF29xx 体积小、功耗低（最大 50 μA），非常适合 便携式和电池供电的应用。REF29xx 不需要负载电容器，但它需要负载电容器 在任何容性负载下都很稳定。
*附件：ref2920.pdf

空载时，REF29xx 可在输出电压 1 mV 以内的电源下运行。都 型号指定用于 –40°C 至 125°C 的宽温度范围。

特性

• 微尺寸封装：SOT-23
• 低压差：1 mV
• 高输出电流：25 mA
• 低温漂移：最高 100 ppm/°C
• 高精度：2%
• 低 I Q ：最大50μA

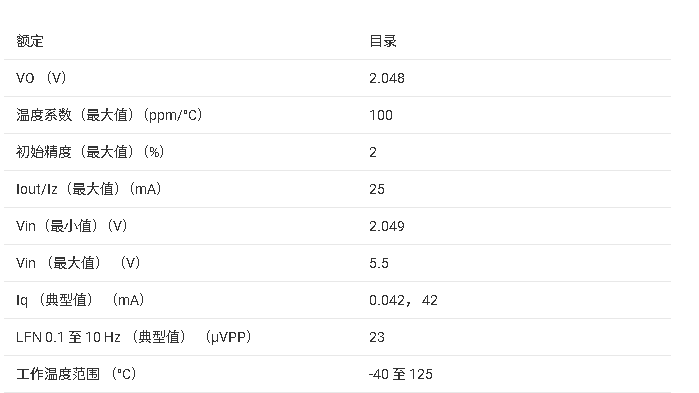

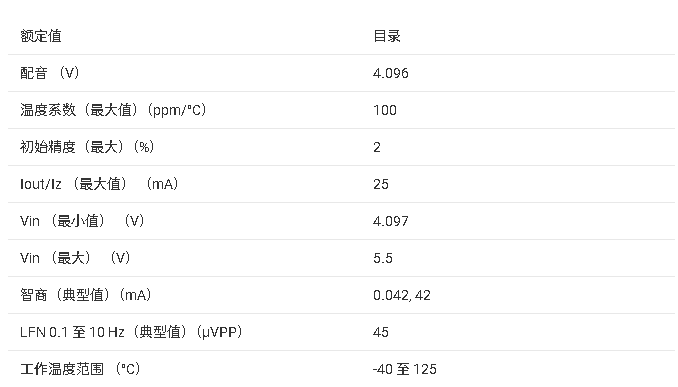

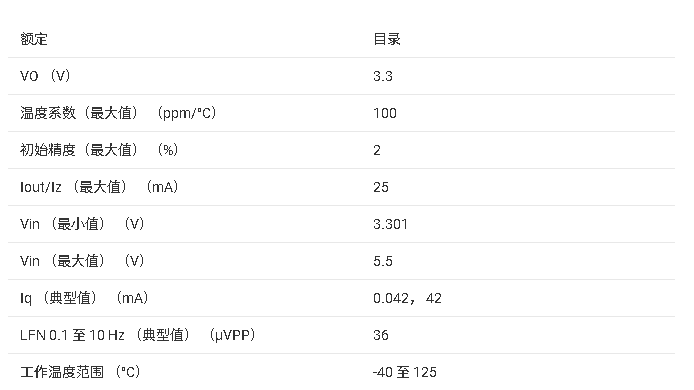

参数

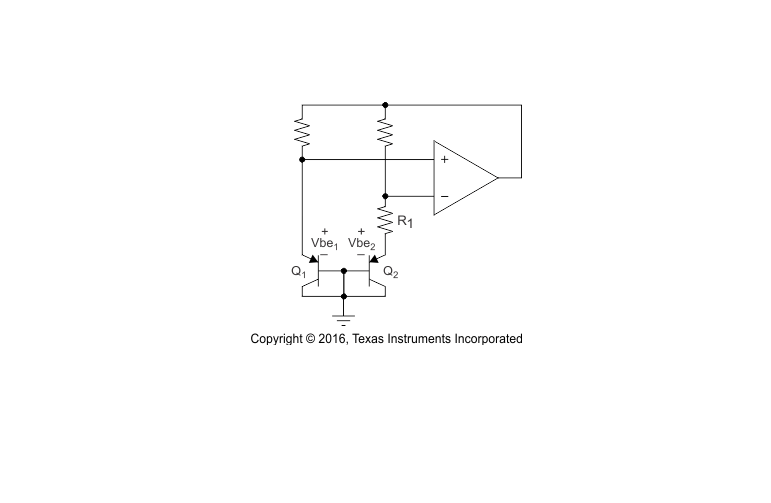

方框图

?1. 产品概述?
REF29xx是德州仪器（TI）推出的精密低功耗CMOS电压参考芯片系列，采用3引脚SOT-23封装，包含六种输出电压型号（1.25V/2.048V/2.5V/3V/3.3V/4.096V）。其核心特点包括：

• ?超低功耗?：静态电流最大50 ?A
• ?高精度?：初始精度±2%，温度漂移最大100 ppm/°C
• ?低压差?：最低仅需1 mV压差（空载）
• ?负载能力?：支持25 mA输出电流
• ?稳定性?：无需负载电容，兼容任意容性负载

?2. 关键特性?

• ?封装尺寸?：2.92 mm × 1.30 mm微型封装
• ?工作范围?：-40°C至125°C工业级温度
• ?噪声性能?：0.1-10 Hz频段噪声低至14-45 ?VPP
• ?长期稳定性?：0-1000小时漂移24 ppm，1000-2000小时15 ppm
• ?保护功能?：ESD防护（HBM 4000V/CDM 1500V）

?3. 典型应用?

• 便携式电池供电设备
• 数据采集系统
• 医疗电子设备
• 手持测试仪器
• ADC/DAC参考电压源

?4. 设计要点?

• ?电源建议?：需配置≥0.47 ?F旁路电容
• ?布局规范?：敏感信号远离数字线路，优先使用完整地平面
• ?热管理?：θJA为297.3°C/W（SOT-23封装）
• ?负压生成?：可通过运放（如OPA703）扩展为双极性参考

?5. 型号对比?
