REF2940 4.096V、100ppm/°C、50μA,采用3引脚SOT-23封装系列(带隙)基准电压源技术手册

科技绿洲 ? 2025-08-14 16:09 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

REF29xx 是一款精密、低功耗、低压压差基准电压源系列 采用微型 3 引脚 SOT-23 封装。

REF29xx 体积小、功耗低(最大 50 μA),非常适合 便携式和电池供电的应用。REF29xx 不需要负载电容器,但它需要负载电容器 在任何容性负载下都很稳定。

空载时,REF29xx 可在输出电压 1 mV 以内的电源下运行。都 型号指定用于 –40°C 至 125°C 的宽温度范围。
*附件:ref2940.pdf

特性

  • 尺寸封装:SOT-23
  • 低压差:1 mV
  • 高输出电流:25 mA
  • 低温漂移:最高 100 ppm/°C
  • 高精度:2%
  • 低 I Q :最大50μA

参数

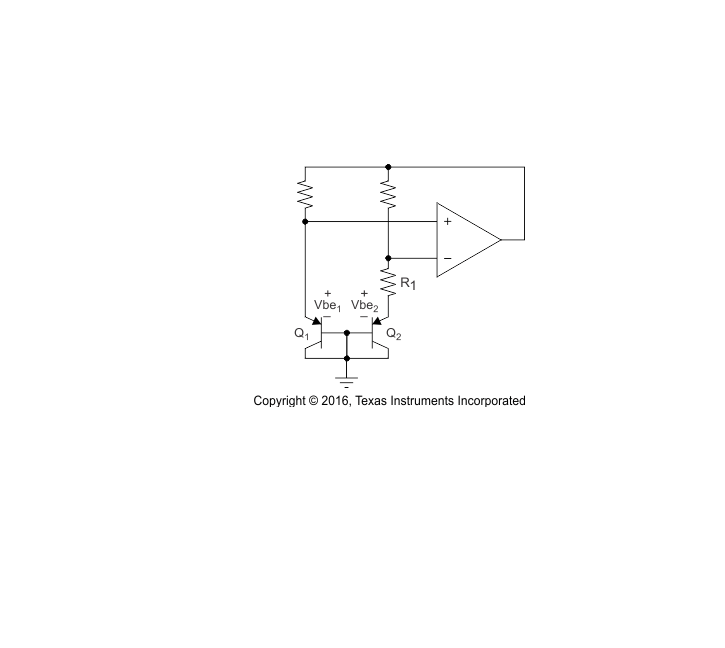

方框图

?1. 产品概述?
REF29xx是德州仪器(TI)推出的精密低功耗CMOS电压参考芯片系列,采用3引脚SOT-23微型封装,包含REF2912(1.25V)、REF2920(2.048V)、REF2925(2.5V)、REF2930(3V)、REF2933(3.3V)和REF2940(4.096V)六种型号。其核心特点包括:

  • ?超低压差?:最低仅需1mV高于输出电压即可工作(空载)。
  • ?高精度?:初始精度±2%,温度漂移最大100 ppm/°C。
  • ?低功耗?:静态电流最大50 ?A,适合便携设备。
  • ?负载能力?:支持25mA输出电流,无需负载电容即可稳定工作。

?2. 关键特性?

  • ?电气性能?:
    • 输出噪声:0.1Hz至10Hz频段噪声低至14 ?VPP(REF2912)。
    • 线性调整率:60 ?V/V(REF2912),随型号电压升高略有增加。
    • 工作温度范围:-40°C至125°C工业级标准。
  • ?封装与尺寸?:SOT-23封装,尺寸2.92 mm × 1.30 mm。

?3. 应用场景?

  • 便携式电池供电设备(如医疗仪器、手持测试设备)。
  • 数据采集系统(ADC/DAC参考电压)。
  • 需高稳定性电压基准的精密电路。

?4. 设计要点?

  • ?电源建议?:输入电压需高于输出电压50mV(负载时),推荐使用0.47?F以上旁路电容。
  • ?布局指南?:
  • ?热管理?:热阻θJA为297.3°C/W(SOT-23),需注意散热设计。

?5. 典型应用电路?

  • ?负电压生成?:结合OPA703运放可输出对称正负参考电压(如±2.5V)。
  • ?数据采集系统?:为ADC(如ADS7822)提供稳定基准,搭配低功耗运放(如OPA317)实现信号调理。

?6. 文档支持?

  • 包含完整规格参数、典型特性曲线(如温度漂移、负载调整率)、封装信息及订购型号。
  • 提供修订历史(最新为2016年6月修订版),涵盖ESD评级、热性能等更新内容。

?7. 注意事项?

  • 避免使用低ESR大电容(REF2912建议≤10?F)。
  • 未使用的引脚需按规范处理,防止静电损坏(ESD等级HBM±4kV)。
