USB-IF的ECN for USB Power Delivery Specification Revision 3.2 提出了DPS（Dynamic Power Sources动态电源）概念。本次ECR将引入一种新型电源即动态电源。动态电源是一种单端口或多端口设备，它可在有限时间内提供额外电力，具体时长取决于特定条件（例如，足够低的环境温度、设备温度等）。对于制造商和客户而言，此类电源能以更小、更轻的设计提供更快的充电能力。

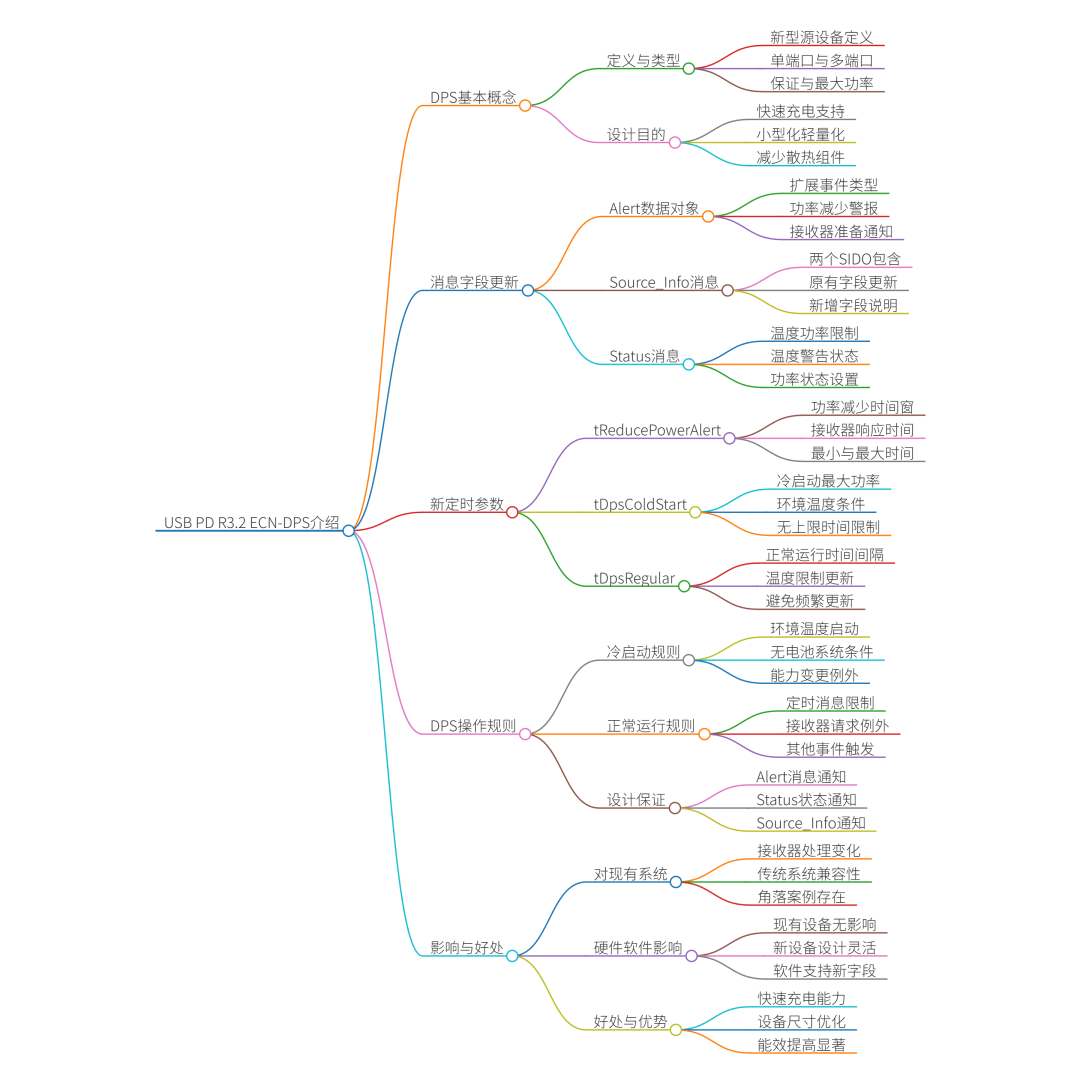

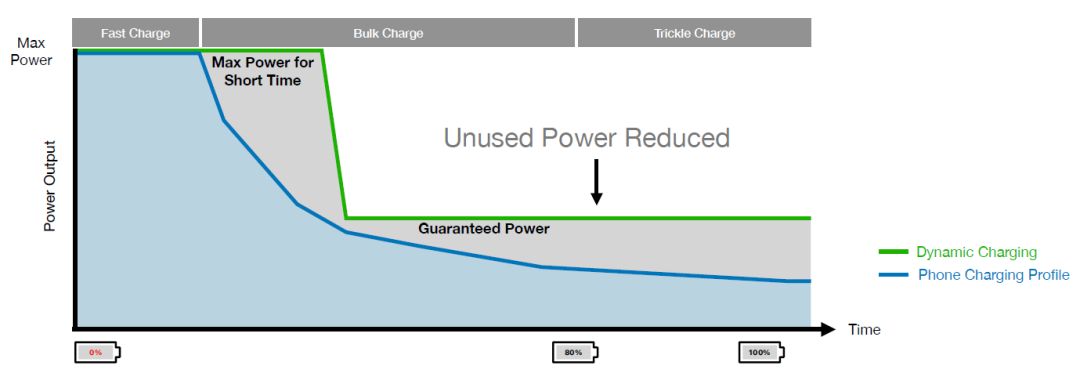

普通电源和DPS电源的差异

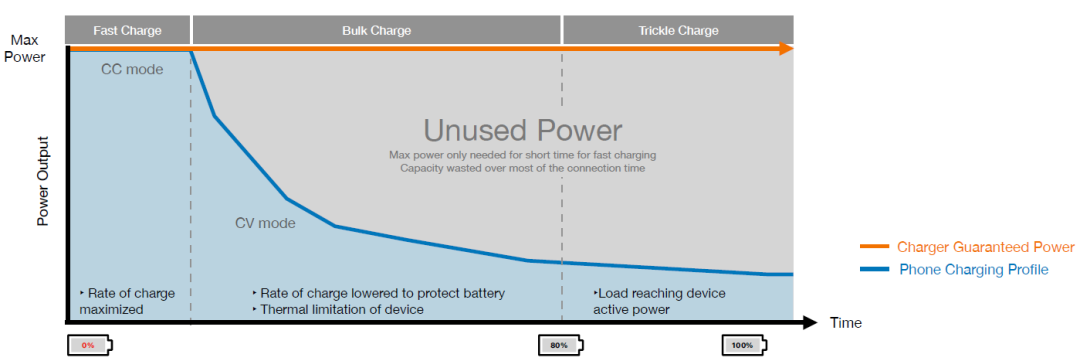

设备在充电过程中，需要最大功率充电的时间只是少部分时间，大部分时间设备抽取的功率达不到普通电源的最大功率，普通电源在大部分充电时间内，资源有浪费，而支持DPS功能的电源可以节约资源浪费。

DPS基本工作模式

充电器会根据一系列特定条件，在有限时间内提供较高功率，同时能无限期提供较低的保底功率。（端口最大功率传输能力（Port Maximum PDP）指可提供的最大功率，该功率状态可能仅持续较短时间。）

当充电器无法再提供较高功率时，会动态切换至提供较低的保底功率。（端口当前功率传输能力（Port Present PDP）会随着电源受限时动态变化，但始终不低于保底功率。）

慧能泰DPS参考方案

基于慧能泰HUSB363的DPS电源Demo板如下图，可做到最大功率60W，DPS功率40W。

最大功率60W：

FPDO1-4: 5V3A, 9V3A,15V3A, 20V3A

PPS: 5-16V3A

AVS1: 9-15V3A

AVS2: 15-20V3A

DPS功率40W：

FPDO1-4: 5V3A, 9V3A,15V2.67A, 20V2A

PPS: 5-16V2.65A

AVS1: 9-15V2.67A

AVS2: 15-20V2A

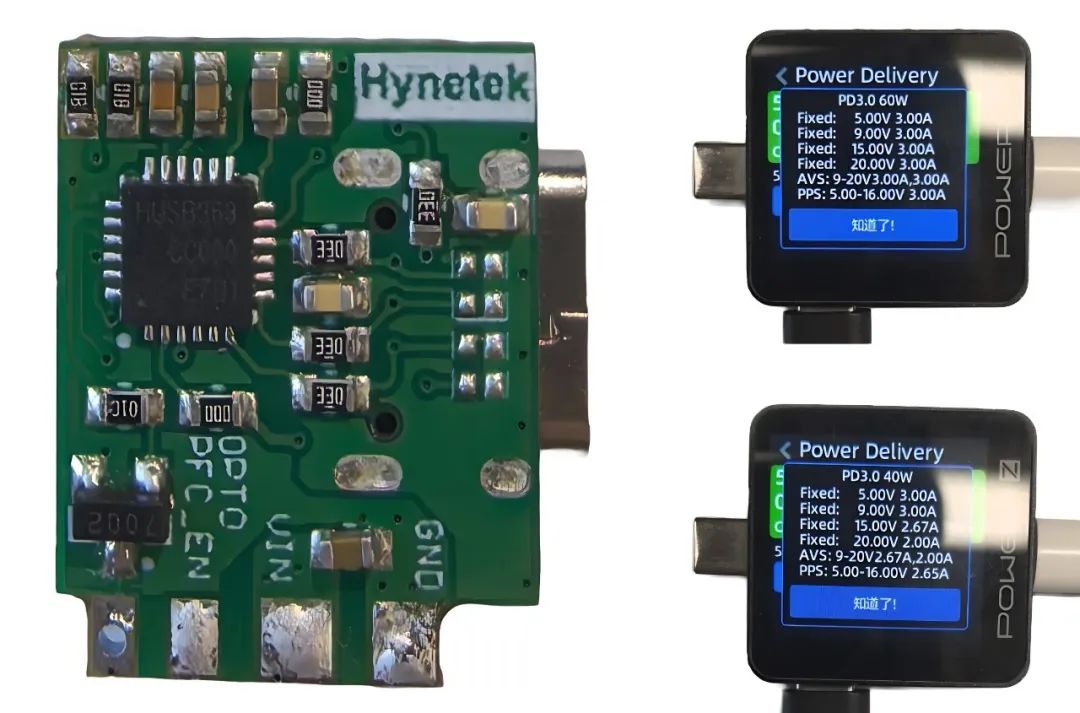

图1：基于HUSB363的DPS电源Demo板及PDO信息

慧能泰DPS功能演示

如下图，所用的是采用慧能泰HUSB363的DPS电源Demo板，以及100K可调电阻器，用于方便调节OTP引脚电平，快速达到切换功率条件。

当充电器处于连接状态，HUSB363-OTP引脚电压达到条件后，计时1分钟，完成降功率。图2为降功率前，图3为降功率后。

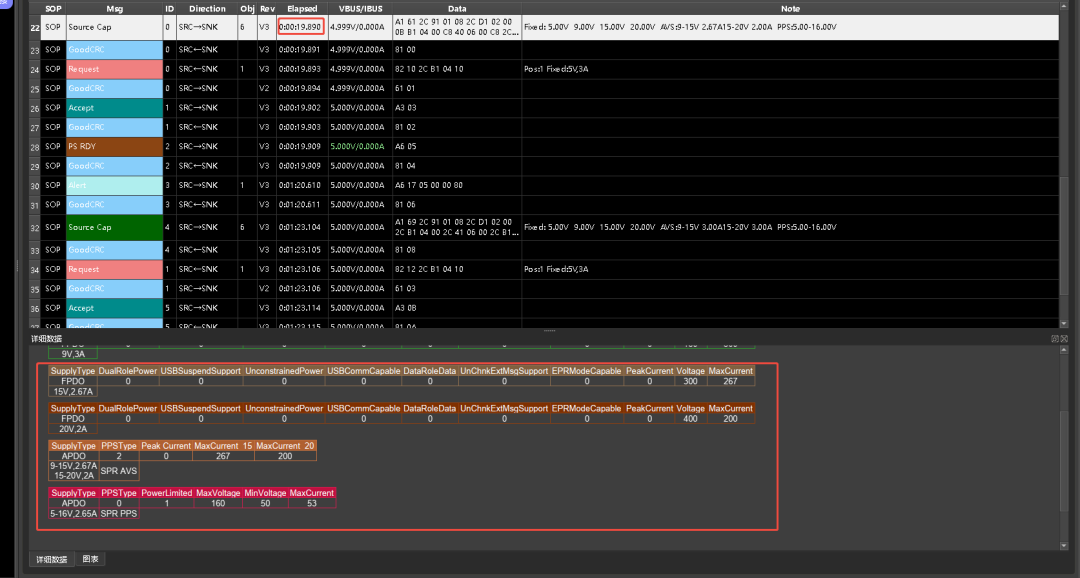

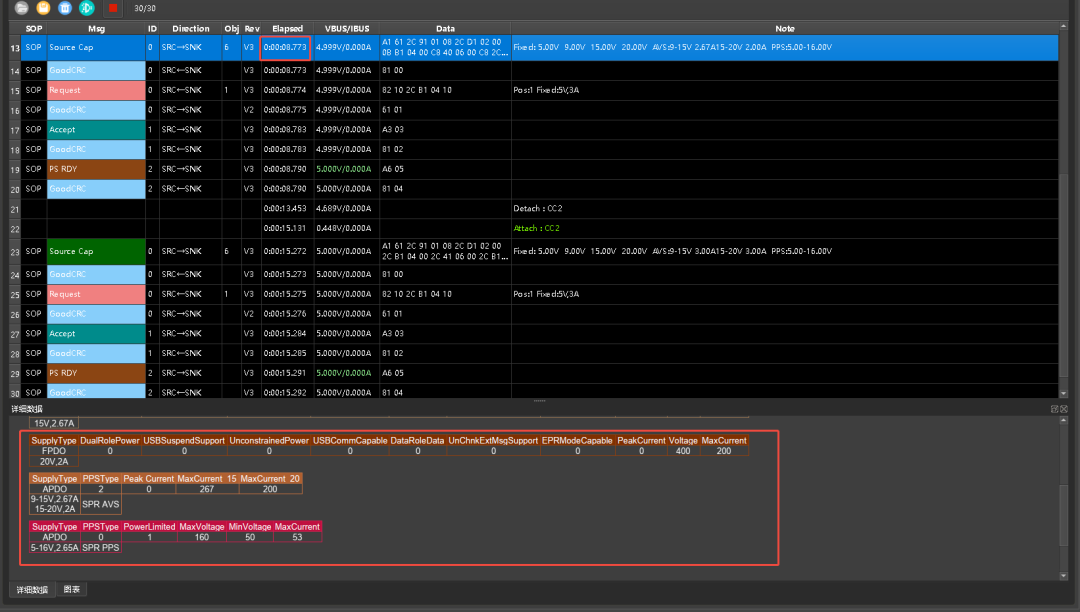

图2：降功率前60W

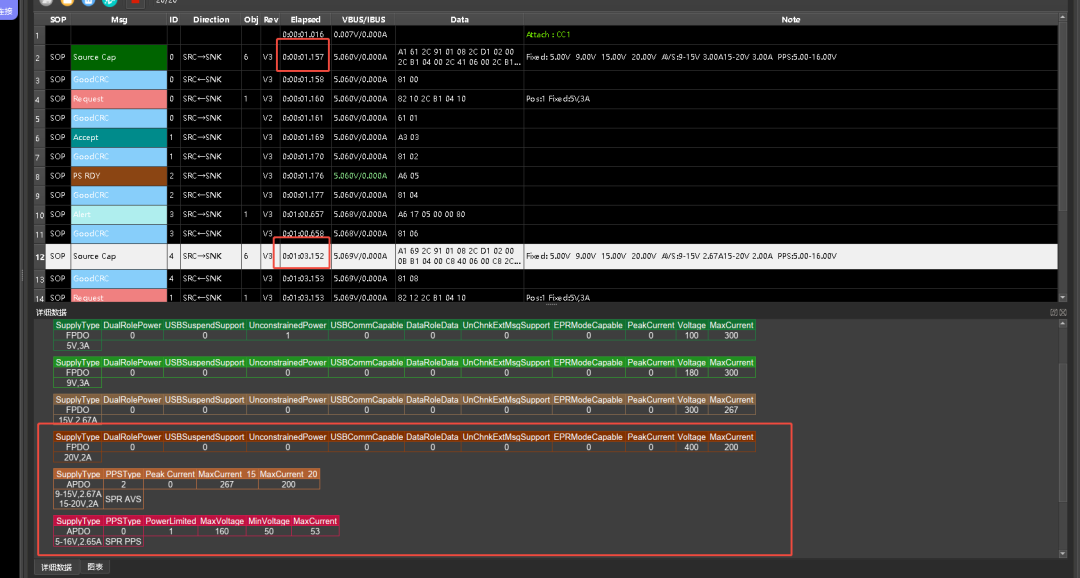

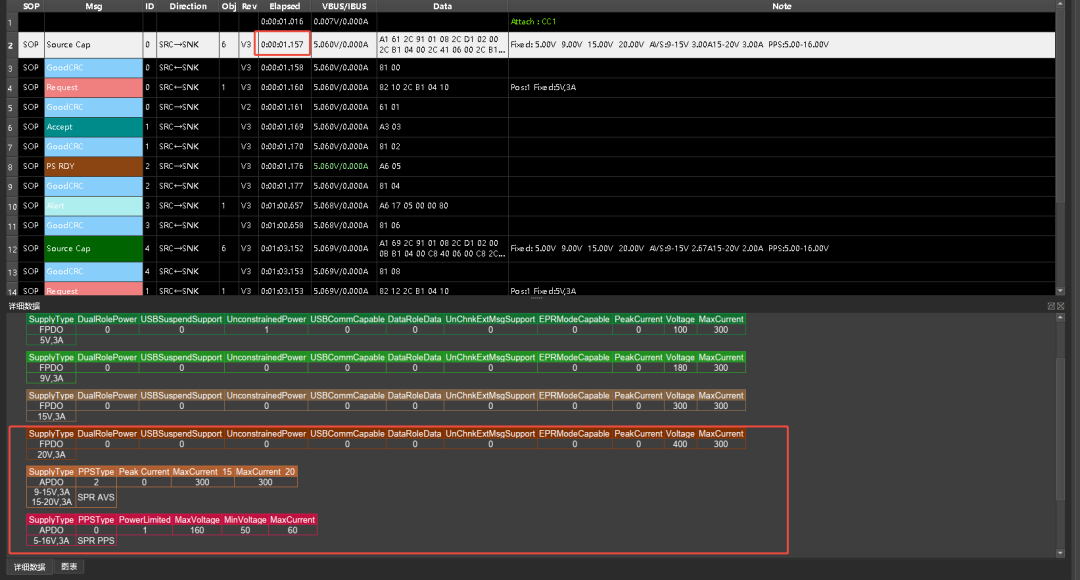

图3：降功率后40W

当充电器处于连接状态，HUSB363-OTP引脚电压达到条件后，计时1分钟，完成功率恢复。图4为恢复功率前，图5为恢复功率后。

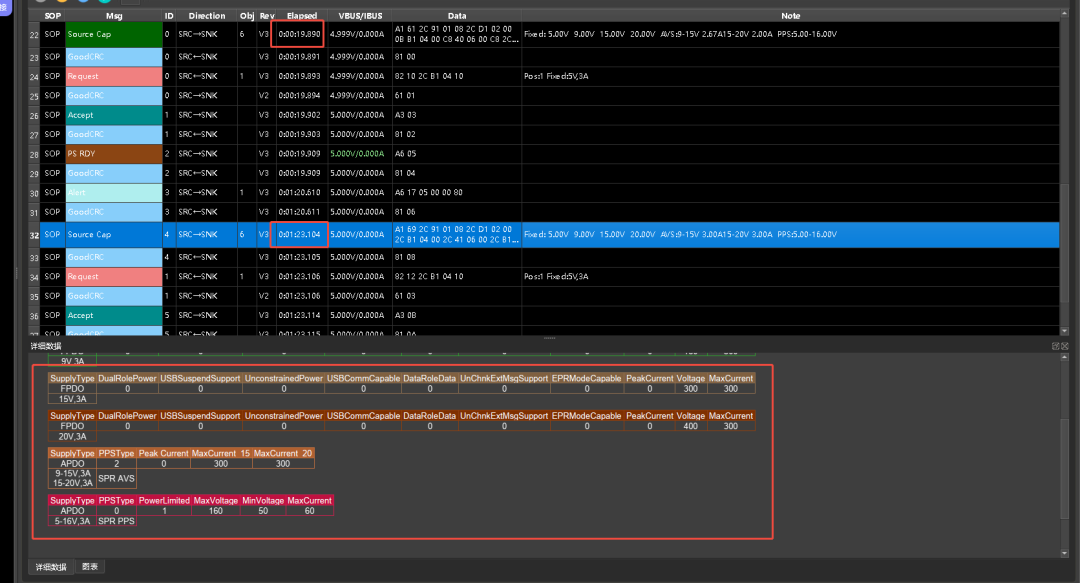

图4：恢复功率前40W

图5：恢复功率后60W

充电器连接状态下，广播大功率，当HUSB363-OTP引脚电压达到条件后，HUSB363移除诱骗器，重新连接，PDO会快速广播低功率，不需要等待1分钟。

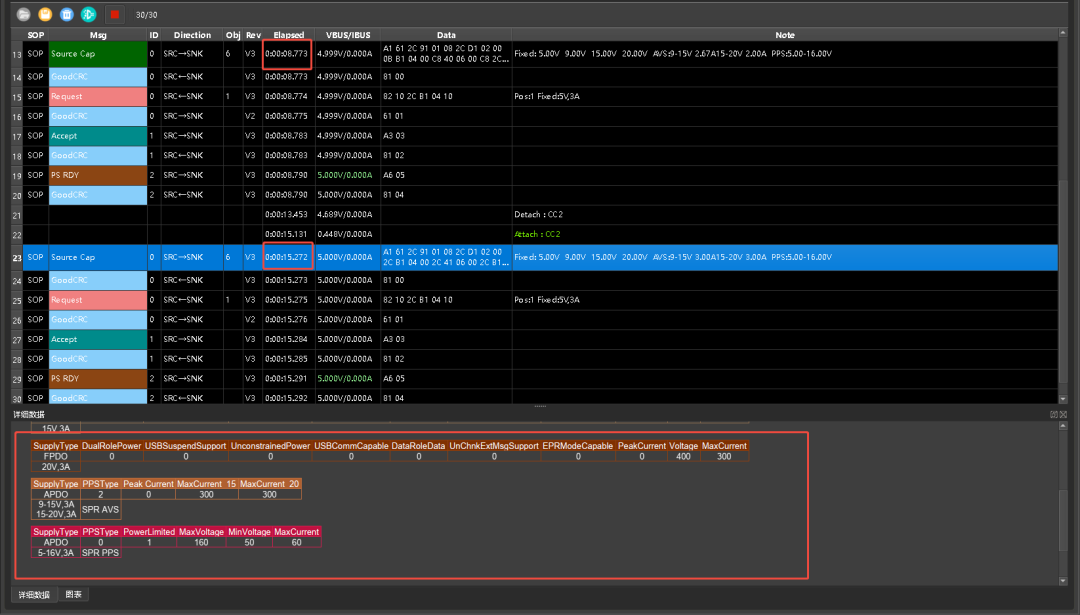

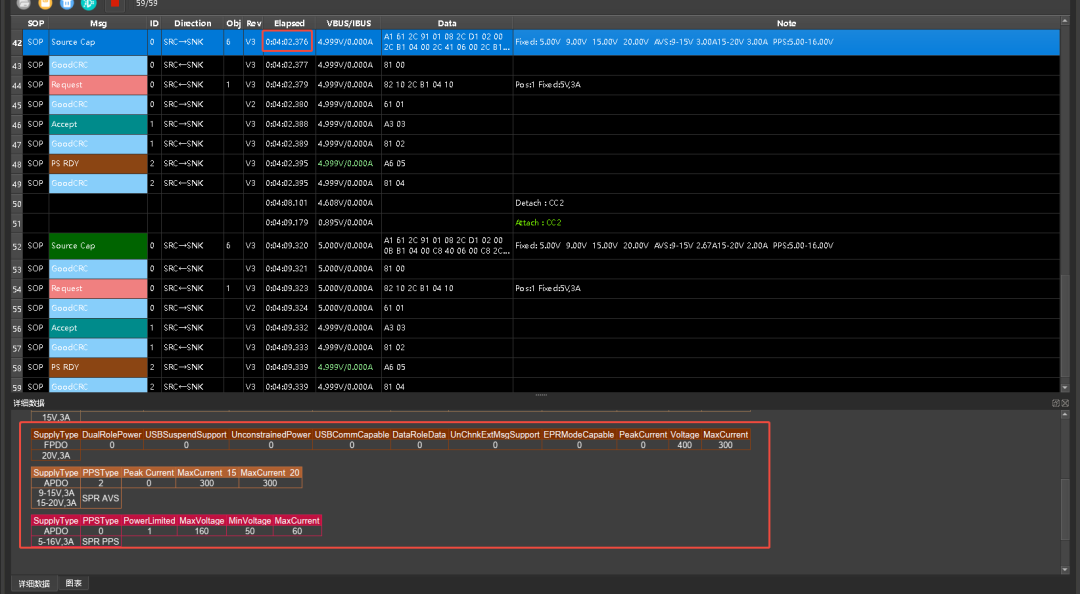

图6：降功率前60W

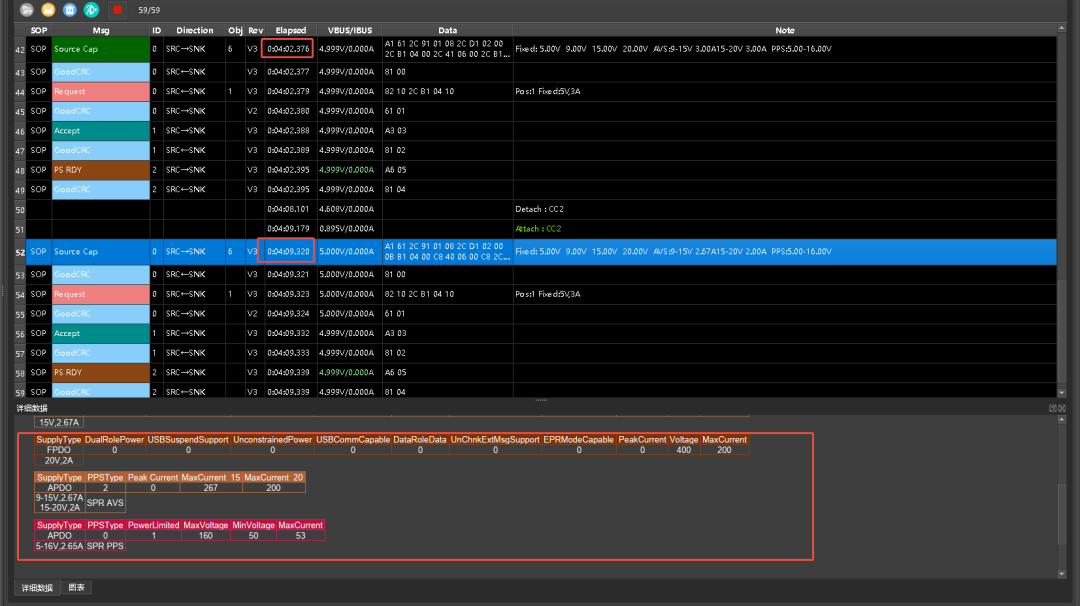

图7：降功率后40W

充电器连接状态下，广播小功率，当HUSB363-OTP引脚电压达到条件后，HUSB363移除诱骗器，重新连接，PDO会快速广播高功率，不需要等待1分钟。

图8：降功率后40W

图9：恢复功率60W

免费送样

基于HUSB363的DPS电源Demo板现已开放申请。
