REF50 低噪声、极低漂移、宽 VIN 精密基准电压源技术手册

REF50xx 是一系列低噪声、低漂移、超高精度基准电压源。这些基准电压源能够吸收和提供电流，并具有出色的线路和负载调节功能。

使用专有设计技术实现了出色的温度漂移 （2.5ppm/°C） 和高精度 （0.025%）。这些特性与极低的闪烁噪声 （0.5μVPP/V） 相结合，使 REF50xx 系列成为高精度数据采集系统的绝佳选择。REF50 系列提供增强级 （REF50xxEI）、高级级 （REF50xxI） 和标准级 （REF50xxAI）。基准电压采用 8 引脚 SOIC 和 VSSOP 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref50.pdf

REF50xxEI 支持 42V 的宽电源额定电压和 340μA 的超低 IQ。宽电源范围允许直接连接到电池或现场电源。这还可以在电源 IC 发生故障时保护设备。

特性

• 低温漂移（最大）：
  • 增强级（新）：2.5ppm/°C
  • 高品位：3ppm/°C
  • 标准级：8ppm/°C
• 高精度（最大）：
  • 增强级：0.025%
  • 高品位：0.05%
  • 标准级：0.1%
• 低噪音：
  • 增强级：0.5μVPP/V
  • 高/标准级：3μVPP/V
• 优异的长期稳定性：
  • 前 1000 小时后 22ppm （SOIC-8）
  • 前 1000 小时后 50ppm （VSSOP-8）
• 宽输入电压支持：
  • 增强级：42V
  • 高/标准级：18V
• 高输出电流：±10mA
• 温度范围：-40°C 至 125°C

参数

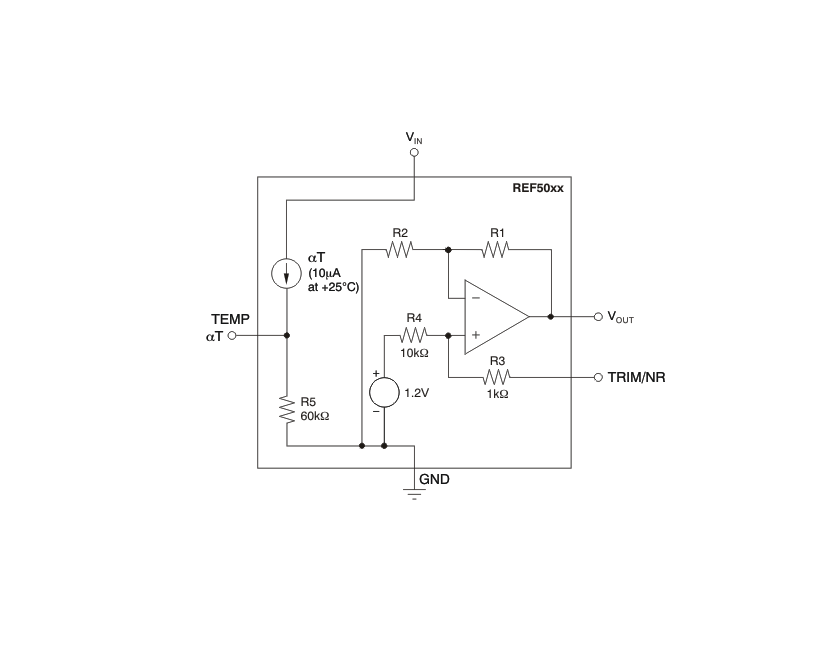

方框图

?1. 产品概述?
REF50xx是德州仪器（TI）推出的低噪声、超低漂移、高精度电压参考芯片家族，包含标准级（AI）、高级（I）和增强级（EI）三个等级，适用于工业控制、医疗仪器、数据采集系统等高精度应用场景。

?2. 核心特性?

• ?低温度漂移?：增强级最大2.5ppm/°C，高级3ppm/°C，标准级8ppm/°C。
• ?高精度?：初始精度最高达±0.025%（增强级）。
• ?低噪声?：0.1Hz至10Hz频段噪声低至0.5μVPP/V（增强级）。
• ?长期稳定性?：SOIC封装1000小时后漂移仅22ppm。
• ?宽输入电压?：增强级支持42V输入，其他等级支持18V。
• ?输出电流?：支持±10mA双向电流输出。

?3. 型号与封装?

• ?电压选项?：2.048V至10V多种输出（如REF5025为2.5V，REF5050为5V）。
• ?封装类型?：8引脚SOIC和VSSOP，尺寸分别为4.9mm×3.91mm和3mm×3mm。

?4. 关键应用?

• 精密数据采集系统（如16位ADC参考源）
• 半导体测试设备
• 压力/温度传感器信号链
• 医疗仪器和工业过程控制

?5. 设计要点?

• ?噪声优化?：可通过TRIM/NR引脚连接1μF电容降低噪声。
• ?布局建议?：电源旁路电容需靠近引脚，输出电容ESR建议1-1.5Ω。
• ?热管理?：最大结温150°C，需计算功率损耗（PD = (VIN - VOUT) × IOUT）。

?6. 性能曲线与测试数据?
文档提供了详细的温度漂移分布、长期稳定性曲线（如4000小时老化测试）、负载瞬态响应等图表，验证其在宽温范围（-40°C至125°C）下的可靠性。

?7. 版本更新?
最新修订（2025年3月）新增REF50xxEI型号，扩展输入电压至42V并优化了低功耗特性（静态电流340μA）。

?附件说明?
当前文档为REF50xx数据手册（SBOS410N），包含完整的电气特性、引脚定义、典型应用电路及封装机械信息。
