REF5025-EP 增强型产品低噪声、极低漂移、精密基准电压源技术手册

科技绿洲 ? 2025-08-12 16:33 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

REF50xx 是低噪声、极低漂移、非常 高精度基准电压源。这些引用能够下沉和采索,并且 在线路和负载变化方面非常坚固。

通过专有设计实现出色的温度漂移和高精度 技术。这些特性与极低的噪声相结合,使 REF50xx 系列成为以下领域的理想选择 高精度数据采集系统。

它们采用SOIC-8封装,额定温度范围为–55°C至125°C。
*附件:ref5025-ep.pdf

特性

  • 低温漂移:
    5 ppm/°C(最大值)
  • 高精度:
    0.08%(最大值)
  • 低噪声:3 μV 聚丙烯 /V
  • 高输出电流:±10 mA
  • 提供军用(–55°C 至 125°C)温度范围^(1)^
  • 延长产品生命周期
  • 扩展产品变更通知
  • 产品可追溯性
  • 应用
    • 16 位数据采集系统
    • ATE设备
    • 工业过程控制
    • 医疗器械
    • 光学控制系统
    • 精密仪器仪表
    • 受控基线
    • 一个装配/测试站点
    • 一个制造现场

参数

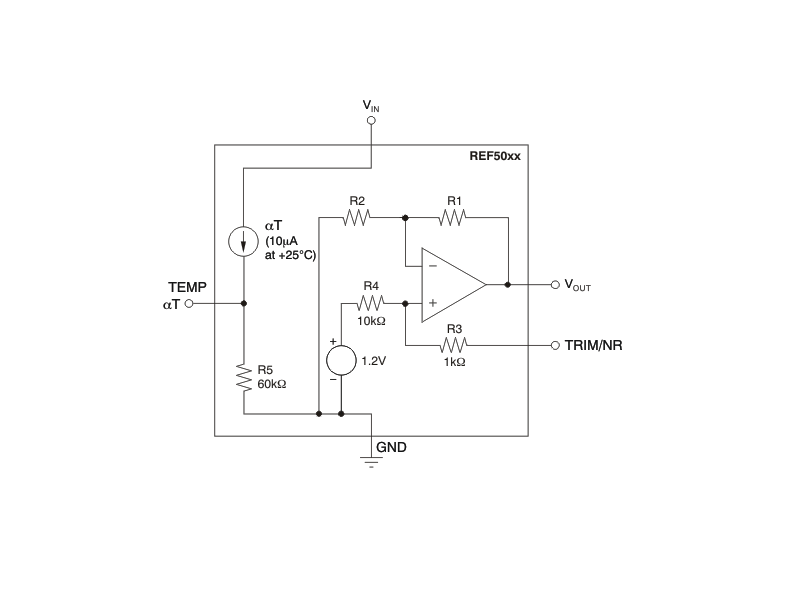

方框图

?1. 产品概述?
REF50xx-EP是德州仪器(TI)推出的低噪声、超低漂移、高精度电压参考源系列,包含REF5020-EP(2.048V)、REF5025-EP(2.5V)、REF5040-EP(4.096V)和REF5050-EP(5V)四款型号。该系列采用专有设计技术,具备优异的温度稳定性和输出精度,适用于高精度数据采集系统。

?2. 核心特性?

  • ?高精度?:初始精度±0.05%(最大值±0.08%)。
  • ?低温漂?:典型值3 ppm/°C,最大值5 ppm/°C。
  • ?低噪声?:0.1 Hz至10 Hz频带内噪声低至3 μVPP/V。
  • ?宽工作范围?:输入电压范围VOUT + 0.2V至18V(REF5020/25最低2.7V),温度范围-55°C至125°C。
  • ?高负载能力?:支持±10 mA输出电流。

?3. 关键应用领域?

  • 16位数据采集系统
  • 工业过程控制与ATE设备
  • 医疗仪器与光学控制系统
  • 精密仪器

?4. 功能模块与设计?

  • ?输出调整?:通过TRIM/NR引脚可微调输出电压(±15 mV范围),并支持外接电容降低噪声。
  • ?温度监测?:TEMP引脚提供与温度相关的电压输出(2.64 mV/°C斜率),需配合低漂移运放使用。
  • ?噪声优化?:1 μF电容连接TRIM/NR引脚可将噪声降低50%。

?5. 电气特性?

  • ?线性调整率?:典型值0.1 ppm/V。
  • ?负载调整率?:±10 mA负载变化时典型值20 ppm/mA。
  • ?短路保护?:输出短路电流25 mA。

?6. 典型应用电路?

  • ?数据采集系统?:配合ADS8326 ADC和OPA365运放,实现高精度信号链设计。
  • ?负压生成?:结合OPA735运放,从单电源生成对称参考电压。

?7. 布局与散热建议?

  • ?PCB布局?:输入/输出端需就近放置1-10 μF和1-50 μF电容,ESR建议1-1.5 Ω。
  • ?散热设计?:结温不得超过150°C,热阻θJA为97.1°C/W(SOIC-8封装)。

?8. 封装与订购信息?

  • ?封装?:SOIC-8(4.9 mm × 3.91 mm)。
  • ?环保认证?:符合RoHS标准,支持扩展产品生命周期(EP)需求。

?9. 文档支持?

  • 提供PSpice模型、参考设计及噪声优化指南,详见TI官网相关资源。

该系列通过军用级温度范围认证,适用于高可靠性场景,其设计兼顾性能与稳定性,是精密电子系统的理想参考源解决方案。
