REF3425-EP 增强型产品，2.5V、低漂移、低功耗串联基准电压源数据手册

REF34xx-EP 器件是一款低温漂移（10 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和低于 95 μA 的功耗。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx-EP采用小型SOT-23封装，为MAX607x和ADR34xx提供了增强的规格和引脚对引脚替代品。REF34xx-EP系列与大多数ADC和DAC兼容。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。器件体积小、工作电流低（95 μA）有利于便携式和电池供电的应用。
*附件：ref3425-ep.pdf

特性

• 初始精度：±0.05%（最大值）
• 温度系数：10 ppm/°C（最大值）
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV 聚丙烯 /V
• 小尺寸 6 引脚 SOT-23 封装
• 出色的长期稳定性 25 ppm/1000 小时
• 支持国防、航空航天和医疗应用：
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场
  • 提供扩展（–55°C 至 125°C）温度范围
  • 延长产品生命周期
  • 扩展产品更改通知
  • 产品可追溯性

参数

方框图

?1. 产品概述?
REF34xx-EP是德州仪器（TI）推出的低漂移、低功耗、高精度CMOS电压参考系列，包含REF3425-EP（2.5V）、REF3430-EP（3V）、REF3433-EP（3.3V）和REF3440-EP（4.096V）四款型号。该系列专为国防、航空航天、医疗等严苛环境设计，具有以下核心特性：

• ?高精度?：初始精度±0.05%（最大值），温度系数10 ppm/°C（最大值）。
• ?低功耗?：静态电流95 ?A（最大值），支持低功耗应用。
• ?低噪声?：0.1 Hz至10 Hz频段输出噪声3.8 ?Vp-p/V。
• ?小型封装?：6引脚SOT-23封装（2.9 mm × 1.6 mm）。

?2. 关键特性?

• ?电气性能?：
  • 宽输入电压范围（12V），输出电流能力±10 mA。
  • 低跌落电压（典型值50 mV），支持低功耗模式（静态电流2 ?A）。
  • 长期稳定性25 ppm/1000小时。
• ?环境适应性?：工作温度范围-55°C至125°C，符合扩展工业标准。

?3. 应用场景?

• 精密数据采集系统、PLC模拟I/O模块。
• 工业仪器仪表、测试设备、电源监控。

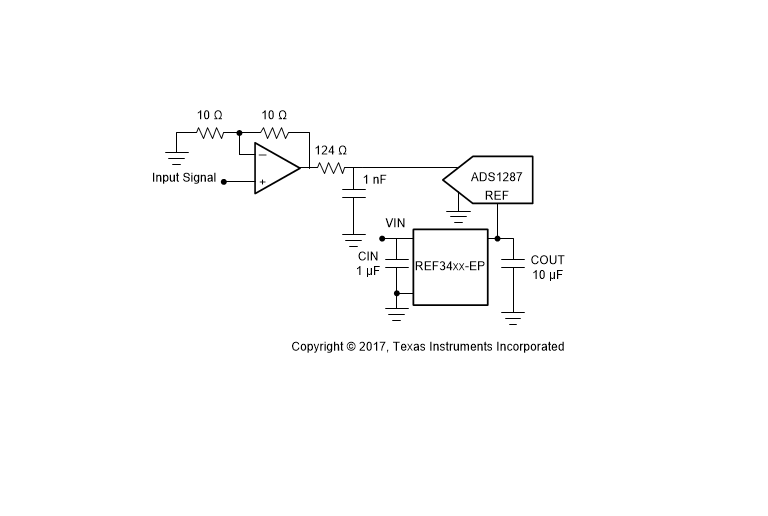

• 兼容多数ADC/DAC（如ADS1287、ADS8332等）。

?4. 设计要点?

• ?布局建议?：
  • 使用低ESR陶瓷电容（输入1 ?F，输出10 ?F）以优化噪声和稳定性。
  • 采用4线开尔文连接减少PCB走线IR压降误差。
• ?热管理?：需计算最大功耗（PD = (TJ - TA)/RθJA）避免结温超过150°C。

?5. 文档结构?

• 包含特性、应用、引脚定义、电气规格、典型曲线、参数测量方法及封装信息。
• 提供修订历史（如2019年4月新增长期稳定性数据）。

?6. 订购信息?

• 型号后缀“MDBVTEP”表示SOT-23封装，卷带包装（250枚/卷），符合RoHS标准。
