REF3425 2.5V、低漂移、低功耗、小尺寸串联基准电压源技术手册

REF34xx 器件是一款低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和低于 95 μA 的功耗。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx采用小型SOT-23封装，为MAX607x、ADR34xx和LT1790（REF34xxT，无EN引脚）提供增强的规格和引脚间替代品。REF34xx系列与大多数ADC和DAC兼容，如ADS1287、DAC8802和ADS1112。
*附件：ref3425.pdf

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件的小尺寸和低工作电流 （95 μA） 有利于便携式和电池供电应用。

REF34xx 的额定温度范围为 ?40°C 至 +125°C。

特性

• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 超低零负载压差：100 mV（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV P-P /V
• 出色的长期稳定性 25 ppm/1000 小时
• 多个小尺寸 6 引脚 SOT-23 封装引脚排列：REF34xx 和 REF34xxT

参数

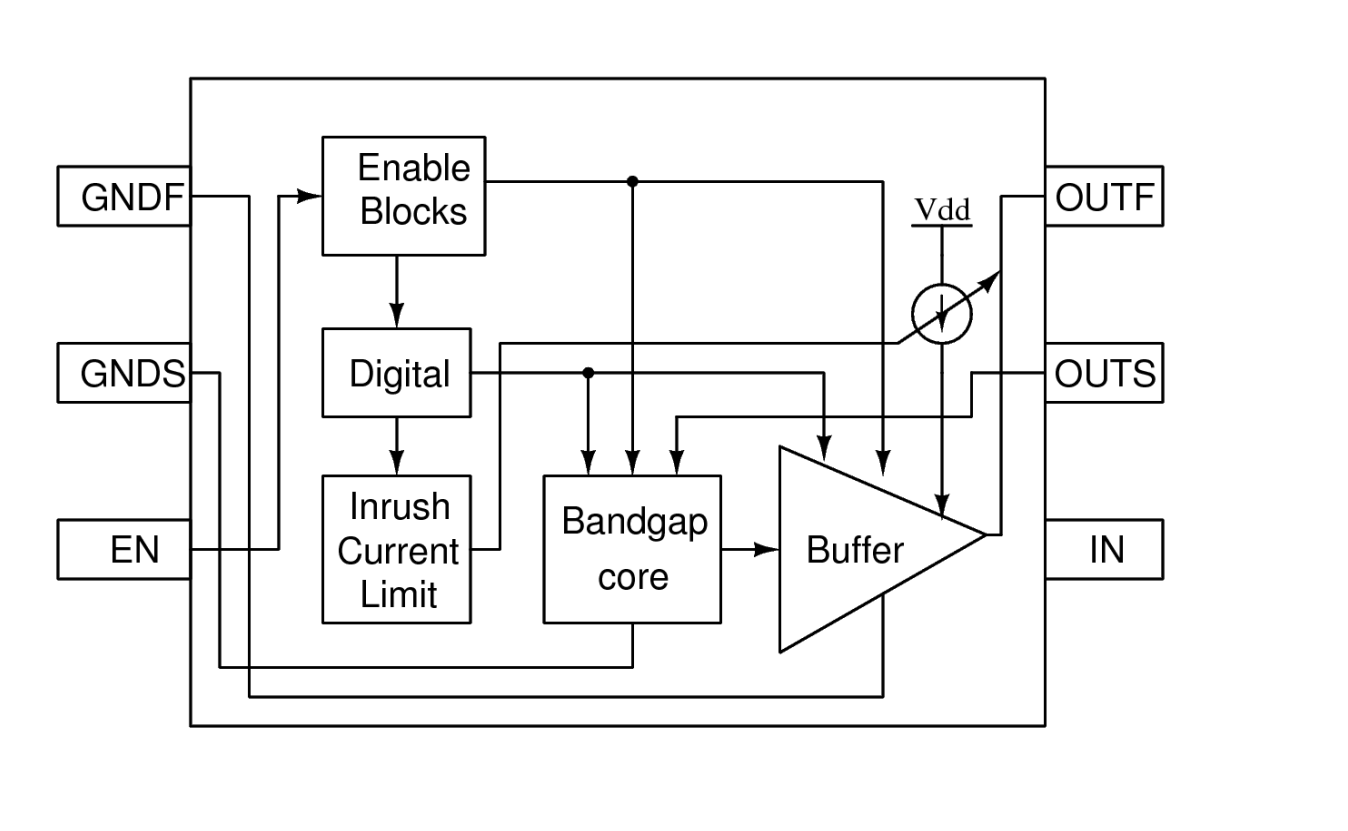

方框图

?1. 产品概述?
REF34xx是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425（2.5V）、REF3430（3V）、REF3433（3.3V）、REF3440（4.096V）、REF3450（5V）等型号。其核心特性包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数低至6 ppm/°C。
• ?低功耗?：静态电流最大95 μA，关断模式下仅2 μA。
• ?宽工作范围?：输入电压支持12 V，温度范围-40°C至125°C。
• ?低噪声?：0.1 Hz至10 Hz频段噪声3.8 ?Vp-p/V。
• ?长期稳定性?：25 ppm/1000小时漂移性能。

?2. 关键特性?

• ?封装?：6引脚SOT-23（DBV），尺寸2.9 mm × 1.6 mm，提供标准版（REF34xx）和无EN引脚版（REF34xxT）。
• ?输出能力?：支持±10 mA负载电流，压差电压低至100 mV（最大值）。
• ?应用场景?：数据采集系统、模拟I/O模块、仪器仪表、伺服驱动控制、电源管理等。

?3. 技术细节?

• ?引脚功能?：包含输入（IN）、输出（OUT_F/OUT_S）、使能（EN）及接地（GND）引脚，支持4线开尔文连接以减少IR压降误差。
• ?电气参数?：
  • 线性调整率：15 ppm/V（典型值）。
  • 负载调整率：30 ppm/mA（源电流）至140 ppm/mA（吸电流）。
  • 短路电流：22 mA（最大值）。
• ?噪声性能?：0.1 Hz至10 Hz频段噪声典型值3.8 ?Vp-p，1 kHz频点噪声密度0.25 ?Vrms/√Hz。

?4. 设计建议?

• ?布局优化?：推荐使用低ESR陶瓷电容（CIN=0.1 ?F，COUT=10 ?F），缩短敏感信号走线以减少寄生效应。
• ?热管理?：需计算最大功耗（PD = (TJ - TA)/RθJA），避免结温超过150°C。
• ?使能控制?：EN引脚逻辑高电平≥1.6 V激活，低电平≤0.5 V关断，中间电压可能导致异常电流。

?5. 配套应用?

• ?ADC/DAC推荐?：适配ADS1287（18位ADC）、DAC8802等高性能转换器，适用于PLC、医疗设备（如血糖仪）、视频监控等场景。
• ?负压生成?：结合OPA735运放可生成对称±2.5V参考电压。
