REF3450 5V、低漂移、低功耗、小尺寸串联基准电压源技术手册

REF34xx 器件是一款低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和功耗小于 95 μA。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx采用小型SOT-23封装，为MAX607x、ADR34xx和LT1790（REF34xxT，无EN引脚）提供增强的规格和引脚间替代功能。REF34xx 系列与大多数 ADC 和 DAC 兼容，例如 ADS1287、DAC8802 和 ADS1112。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件体积小、工作电流低 （95 μA） 有利于便携式和电池供电应用。
*附件：ref3450.pdf

REF34xx 的额定温度范围为 ?40°C 至 +125°C。

特性

• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 超低零负载压差：100 mV（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV P-P /V
• 出色的长期稳定性 25 ppm/1000 小时
• 多个小尺寸 6 引脚 SOT-23 封装引脚排列：REF34xx 和 REF34xxT

参数

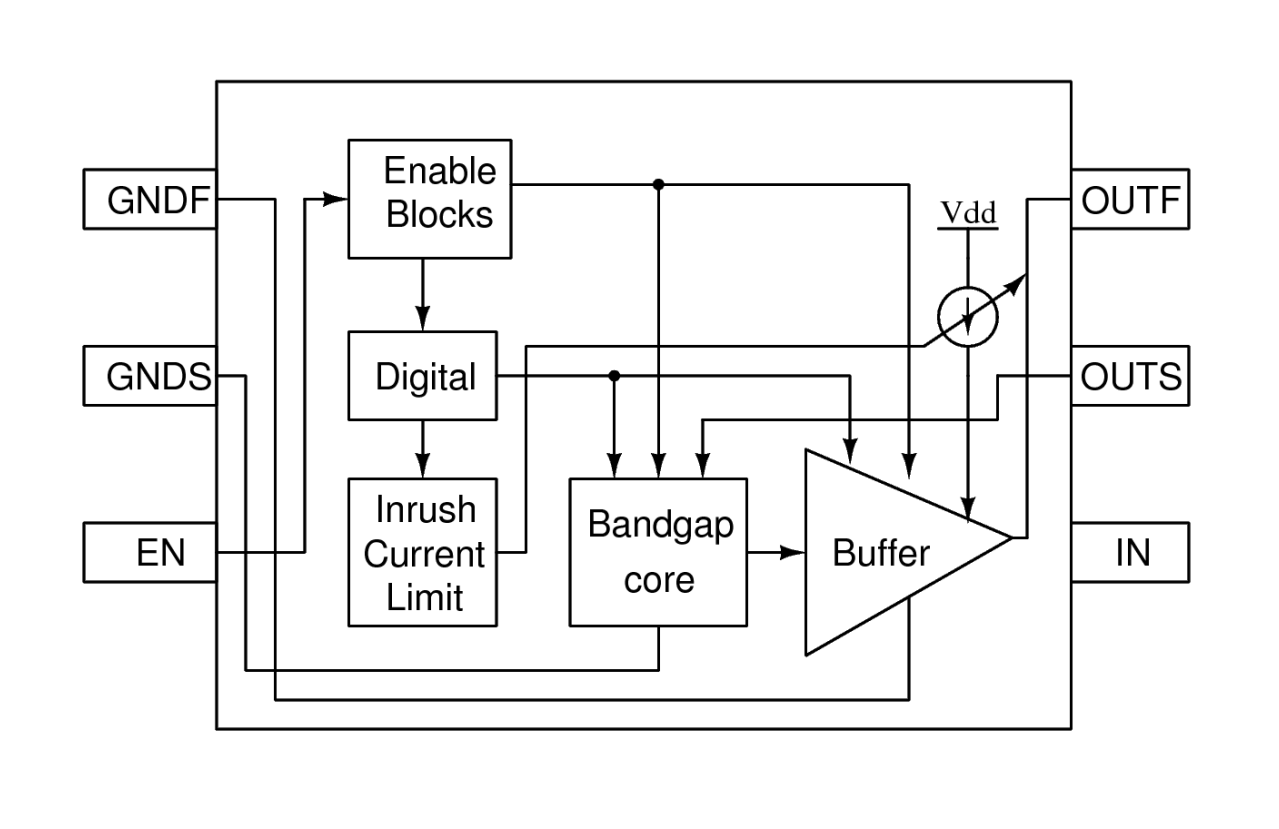

方框图

?1. 产品概述?
REF34xx是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425（2.5V）、REF3430（3V）、REF3433（3.3V）、REF3440（4.096V）和REF3450（5V）五种型号。其核心特性包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数低至6 ppm/°C。
• ?低功耗?：静态电流最大95 μA，支持±10 mA输出电流。
• ?宽工作范围?：输入电压支持12 V，温度范围-40°C至125°C。
• ?低噪声?：0.1 Hz至10 Hz频段噪声仅3.8 ?Vp-p/V。
• ?长期稳定性?：25 ppm/1000小时漂移性能。

?2. 关键特性?

• ?封装?：6引脚SOT-23（REF34xx和REF34xxT两种引脚配置）。
• ?应用领域?：数据采集系统、模拟I/O模块、仪器仪表、伺服驱动控制等。
• ?兼容性?：可直接替换MAX607x、ADR34xx和LT1790系列（REF34xxT无EN引脚）。

?3. 技术参数?

• ?电气特性?：
  • 输入电压范围：VOUT + VDO（典型50 mV）至12 V。
  • 负载调整率：±10 mA时典型30 ppm/mA。
  • 短路保护：支持20 mA短时输出短路。
• ?热性能?：
  • 结至环境热阻（RθJA）：122.6°C/W（SOT-23封装）。

?4. 设计要点?

• ?布局建议?：
  • 使用低ESR陶瓷电容（0.1 μF至10 μF）旁路输入/输出。
  • 采用开尔文连接减少PCB走线IR压降误差。
• ?热管理?：需避免超过150°C结温，高环境温度下需限制负载电流。

?5. 修订历史?

• 2021年6月（Rev F）更新：新增低 dropout 特性，优化热参数标注。
• 2021年4月（Rev E）移除REF34xxT的“产品预览”标签。

?6. 典型应用电路?

• ?基础连接?：输入接1 μF电容，输出接10 μF电容，支持ADC/DAC参考（如ADS1287）。
• ?负压生成?：搭配OPA735运放可实现±2.5V双电源参考。

?7. 文档支持?

• 包含完整引脚定义、特性曲线（如温漂、噪声）、封装尺寸及订购信息。
• 提供长期稳定性、热滞回测试数据及PCB布局示例。

该文档为工程师提供了从选型到设计的全面参考，适用于高精度、低功耗的模拟系统需求。
