REF3430 3V、低漂移、低功耗、小封装串联基准电压源数据手册

REF34xx 器件是一款低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和功耗小于 95 μA。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx采用小型SOT-23封装，为MAX607x、ADR34xx和LT1790（REF34xxT，无EN引脚）提供增强的规格和引脚间替代功能。REF34xx 系列与大多数 ADC 和 DAC 兼容，例如 ADS1287、DAC8802 和 ADS1112。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件体积小、工作电流低 （95 μA） 有利于便携式和电池供电应用。
*附件：ref3430.pdf

REF34xx 的额定温度范围为 ?40°C 至 +125°C。

特性

• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 超低零负载压差：100 mV（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV P-P /V
• 出色的长期稳定性 25 ppm/1000 小时
• 多个小尺寸 6 引脚 SOT-23 封装引脚排列：REF34xx 和 REF34xxT

参数

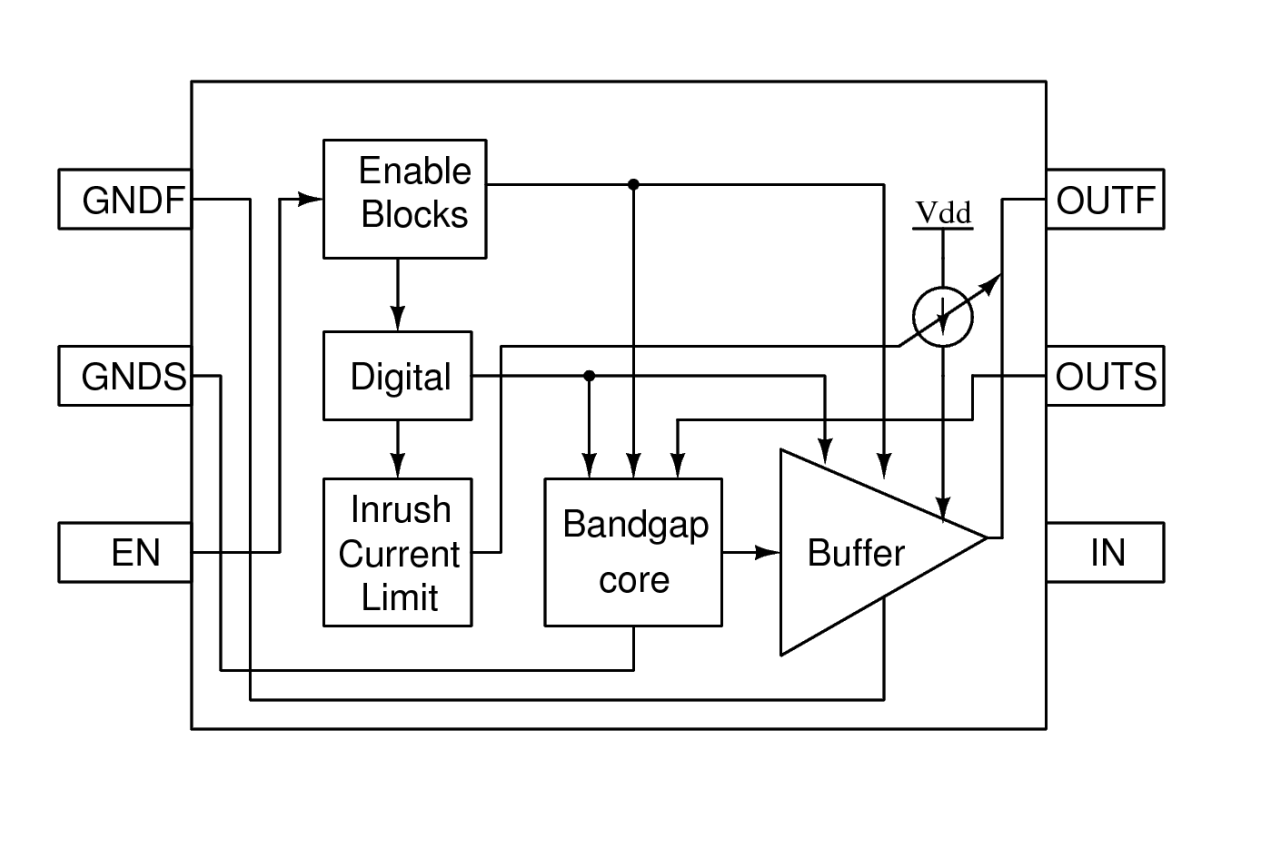

方框图

?1. 产品概述?
REF34xx是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425（2.5V）、REF3430（3V）、REF3433（3.3V）、REF3440（4.096V）和REF3450（5V）等型号。其核心特点包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数低至6 ppm/°C。
• ?低功耗?：静态电流最大95 μA，关断模式下仅2 μA。
• ?低噪声?：0.1 Hz至10 Hz频段输出噪声3.8 ?Vp-p/V。
• ?宽工作范围?：输入电压支持12 V，温度范围-40°C至125°C。
• ?封装?：6引脚SOT-23（REF34xx和REF34xxT两种引脚配置）。

?2. 关键特性?

• ?稳定性?：长期稳定性25 ppm/1000小时，热滞后性能优异。
• ?负载能力?：支持±10 mA输出电流，压降低至100 mV（最大值）。
• ?应用场景?：数据采集系统、模拟I/O模块、伺服驱动控制、电源管理等。

?3. 技术细节?

• ?电气参数?：
  • 输入电压范围：VOUT + VDO至12 V（VDO为压差电压）。
  • 输出噪声密度：24 ppm/√Hz（典型值）。
  • 短路保护：支持20 mA短时输出短路。
• ?热性能?：结至环境热阻122.6°C/W（SOT-23封装）。

?4. 设计指南?

• ?布局建议?：
  • 使用低ESR陶瓷电容（0.1 μF至10 μF）旁路输入/输出。
  • 采用开尔文连接减少PCB走线IR压降影响。
• ?注意事项?：
  • 避免EN引脚电压处于0.5 V至1.6 V之间（可能导致启动异常）。
  • 输入电压上升/下降斜率建议接近6 V/ms以抑制瞬态异常。

?5. 典型应用电路?

• ?正/负电压参考?：结合OPA735运放可生成对称双电源参考（如±2.5V）。
• ?ADC/DAC配套?：兼容ADS1287、DAC8802等高分辨率转换器。

?6. 修订历史?
文档最新版本为2021年6月修订（SBAS804F），更新内容包括：

• 新增REF34xxT封装选项。
• 优化热滞后和长期稳定性数据（从30 ppm降至25 ppm/1000小时）。

?7. 封装与订购信息?
提供SOT-23封装，符合RoHS标准，支持卷带包装（3000片/卷）。型号后缀标识温度范围和封装类型（如IDBVR表示工业级SOT-23）。

?附件说明?
本文档包含完整规格参数、典型特性曲线、布局示例及订购代码，具体可参考原文件REF3425-REF3450数据表。
