REF5030A-Q1 汽车、低噪声、极低漂移、精密 3V 串联基准电压源技术手册

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref5030a-q1.pdf

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

参数

方框图

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考芯片家族，包含REF5020A-Q1（2.048V）、REF5025A-Q1（2.5V）、REF5030A-Q1（3V）、REF5040A-Q1（4.096V）、REF5045A-Q1（4.5V）和REF5050A-Q1（5V）六种输出电压型号。采用SO-8封装，工作温度范围-40°C至125°C。

?2. 核心特性?

• ?高精度?：初始精度达0.1%（标准级），温漂低至8 ppm/°C（最大值）。
• ?低噪声?：典型噪声3 μVPP/V，支持±10 mA输出电流。
• ?长期稳定性?：1000小时老化后典型漂移5 ppm。
• ?汽车认证?：符合AEC-Q100标准，ESD防护达±1000V（HBM）。

?3. 关键参数?

• ?电气特性?：
  • 输入电压范围：VOUT + 0.2V至18V（REF5020A-Q1最低2.7V）。
  • 负载调整率：1 ppm/mA（典型值）。
  • 短路电流：25 mA（典型值）。
• ?热性能?：SO-8封装结至环境热阻107.1°C/W。

?4. 功能描述?

• ?TRIM/NR引脚?：支持±15 mV输出微调，外接电容可降低噪声（推荐1 μF）。
• ?TEMP引脚?：输出与温度相关的电压（509 mV + 2.64×T°C），需缓冲电路避免负载影响。
• ?无低功耗模式?：需持续供电工作。

?5. 典型应用?

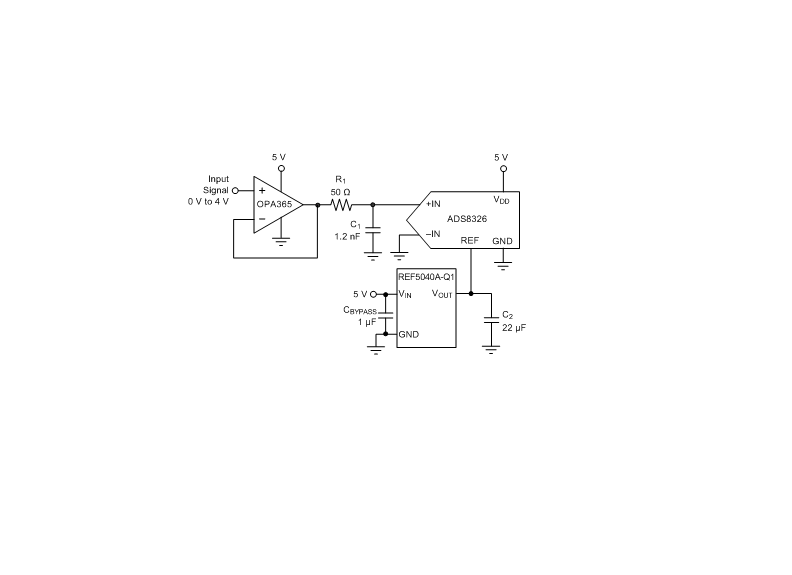

• ?数据采集系统?：如16位ADC参考源（见图32电路示例）。
• ?负压生成?：搭配OPA735运放实现双极性参考电压。
• ?工业与医疗设备?：精密仪器、光学控制系统等。

?6. 设计建议?

• ?布局?：推荐使用低ESR陶瓷电容（VIN/VOUT旁路0.1-10 μF），缩短走线以减少寄生效应。
• ?散热?：功率损耗需满足结温≤150°C（公式：TJ = TA + PD×RθJA）。
