REF5050-EP 增强型产品低噪声、极低漂移、精密基准电压源技术手册

REF50xx 是低噪声、极低漂移、非常 高精度基准电压源。这些引用能够下沉和采索，并且 在线路和负载变化方面非常坚固。

通过专有设计实现出色的温度漂移和高精度 技术。这些特性与极低的噪声相结合，使 REF50xx 系列成为以下领域的理想选择 高精度数据采集系统。

它们采用SOIC-8封装，额定温度范围为–55°C至125°C。
*附件：ref5050-ep.pdf

特性

• 低温漂移：
  5 ppm/°C（最大值）
• 高精度：
  0.08%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 高输出电流：±10 mA
• 提供军用（–55°C 至 125°C）温度范围^(1)^
• 延长产品生命周期
• 扩展产品变更通知
• 产品可追溯性
• 应用
  • 16 位数据采集系统
  • ATE设备
  • 工业过程控制
  • 医疗器械
  • 光学控制系统
  • 精密仪器仪表
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场

参数

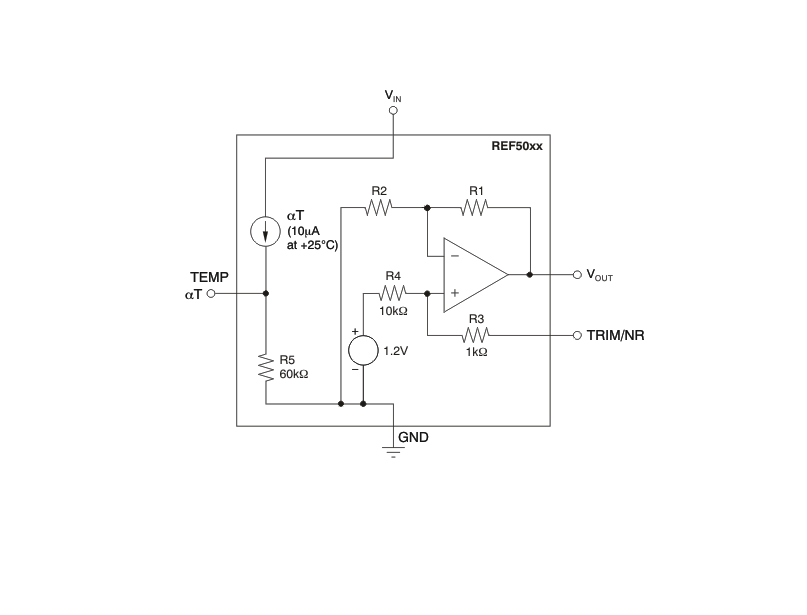

方框图

?1. 产品概述?
REF50xx-EP是德州仪器（TI）推出的低噪声、极低漂移、高精度电压参考源系列，包含REF5020-EP（2.048V）、REF5025-EP（2.5V）、REF5040-EP（4.096V）和REF5050-EP（5V）四种型号。其核心特性包括：

• ?低温漂?：最大5 ppm/°C
• ?高精度?：初始误差±0.08%（最大值）
• ?低噪声?：3 μVPP/V
• ?宽温度范围?：-55°C至125°C（军用级）
• ?输出电流能力?：±10 mA

?2. 关键特性?

• ?稳定性?：采用专有设计技术实现优异的温度漂移和长期稳定性。
• ?噪声抑制?：通过TRIM/NR引脚可连接外部电容（推荐1 μF）降低输出噪声50%。
• ?温度监测?：TEMP引脚提供与温度成比例的电压输出（2.64 mV/°C），精度约±15°C。
• ?封装?：SOIC-8封装，尺寸4.90 mm × 3.91 mm。

?3. 典型应用?

• ?16位数据采集系统?
• 工业过程控制、医疗仪器
• 光学控制系统、精密仪器
• 负电压生成（配合运放如OPA735）

?4. 设计要点?

• ?电源要求?：输入电压范围VOUT + 0.2 V至18 V（REF5020/25最低2.7 V）。
• ?布局建议?：
  • 输入旁路电容：1–10 μF（靠近VIN引脚）
  • 输出电容：1–50 μF（ESR建议1–1.5 Ω）
  • 噪声滤波：TRIM/NR引脚接1 μF电容
• ?热管理?：最大结温150°C，需计算功耗（PD = (VIN - VOUT) × ILOAD）。

?5. 性能数据?

• ?噪声?：0.1–10 Hz带宽下，REF5050噪声为15 μVPP。
• ?负载调整率?：±10 mA负载变化时，输出电压变化≤30 ppm/mA。
• ? 电源抑制比（PSRR） ?：>100 dB（低频段）。

?6. 文档支持?

• 提供PSpice模型、参考设计（如数据采集系统示例）及布局指南。
• 符合JEDEC MS-012标准，RoHS兼容。
