REF5040-EP 增强型产品低噪声、极低漂移、精密基准电压源数据手册

REF50xx 是低噪声、极低漂移、非常 高精度基准电压源。这些引用能够下沉和采索，并且 在线路和负载变化方面非常坚固。

通过专有设计实现出色的温度漂移和高精度 技术。这些特性与极低的噪声相结合，使 REF50xx 系列成为以下领域的理想选择 高精度数据采集系统。

它们采用SOIC-8封装，额定温度范围为–55°C至125°C。
*附件：ref5040-ep.pdf

特性

• 低温漂移：
  5 ppm/°C（最大值）
• 高精度：
  0.08%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 高输出电流：±10 mA
• 提供军用（–55°C 至 125°C）温度范围^(1)^
• 延长产品生命周期
• 扩展产品变更通知
• 产品可追溯性
• 应用
  • 16 位数据采集系统
  • ATE设备
  • 工业过程控制
  • 医疗器械
  • 光学控制系统
  • 精密仪器仪表
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场

参数

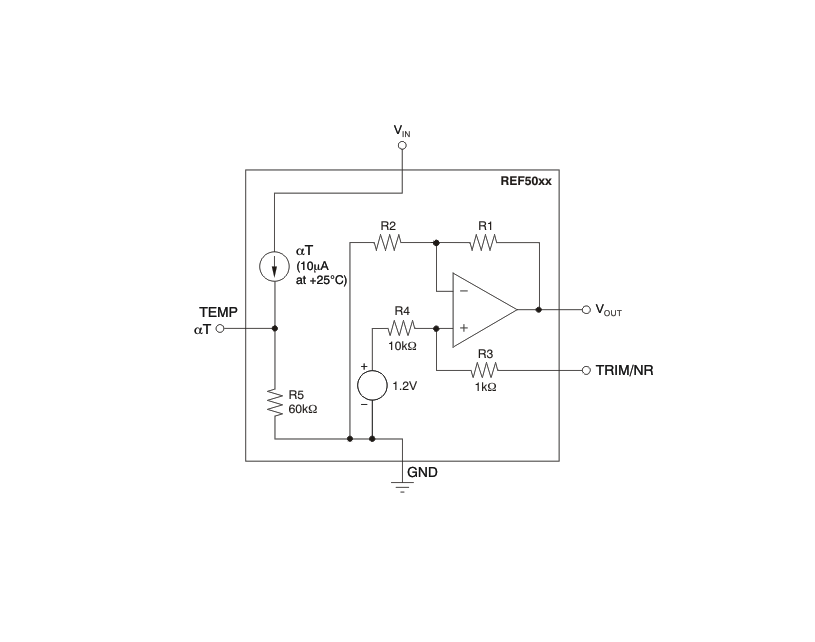

方框图

?1. 产品概述?
REF50xx-EP是德州仪器（TI）推出的低噪声、极低漂移、高精度电压参考源系列，包含REF5020-EP（2.048V）、REF5025-EP（2.5V）、REF5040-EP（4.096V）和REF5050-EP（5V）四种型号。核心特性包括：

• ?低温漂?：最大5 ppm/°C
• ?高精度?：初始误差±0.08%（最大值）
• ?低噪声?：3 μVPP/V（典型值）
• ?宽温范围?：-55°C至125°C（军用级）
• ?输出能力?：支持±10 mA源/吸电流

?2. 关键特性?

• ?稳定性?：采用专利设计技术实现优异的温度漂移和长期稳定性。
• ?封装?：SOIC-8封装，尺寸4.90 mm × 3.91 mm。
• ?扩展生命周期?：适用于长周期工业及军事应用。

?3. 应用场景?

• 16位数据采集系统
• 工业过程控制
• 医疗仪器
• 光学控制系统
• 精密测试设备（ATE）

?4. 功能描述?

• ?输出调整?：通过TRIM/NR引脚可微调输出电压（±15 mV范围）。
• ?噪声抑制?：在TRIM/NR引脚添加1 μF电容可降低50%输出噪声。
• ?温度监测?：TEMP引脚提供与芯片温度成比例的电压输出（2.64 mV/°C）。

?5. 电气参数?

• ?输入电压范围?：VOUT + 0.2 V至18 V（REF5020/25最低2.7 V）。
• ?负载调整率?：20 ppm/mA（典型值）。
• ?短路保护?：输出短路电流25 mA（最大值）。

?6. 设计建议?

• ?布局?：推荐使用1–50 μF输出电容（ESR 1–1.5 Ω）以确保稳定性。
• ?电源旁路?：VIN引脚需连接1–10 μF去耦电容。
• ?热管理?：结温不得超过150°C，需计算功耗（PD = (VIN - VOUT) × ILOAD）。

?7. 典型应用电路?

• ?数据采集系统?：搭配ADS8326 ADC和OPA365运放，实现高精度信号链。
• ?负压生成?：结合OPA735运放，从单电源生成对称参考电压。

?8. 文档支持?

• 提供PSpice模型、参考设计及技术文章（如《电压参考源对ADC性能的影响》）。

?9. 机械与订购信息?

• 封装选项：SOIC-8，支持卷带包装（250/2500每卷）。
• 符合RoHS标准，工作温度-55°C至125°C。

?10. 修订历史?

• 2015年6月更新：新增ESD评级、应用设计指南及热性能数据。

该系列产品适用于高可靠性场景，通过严格的规格控制和设计优化，满足精密电子系统的电压参考需求。
