REF5020-EP 增强型产品低噪声、极低漂移、精密基准电压源数据手册

REF50xx 是低噪声、极低漂移、非常 高精度基准电压源。这些引用能够下沉和采索，并且 在线路和负载变化方面非常坚固。

通过专有设计实现出色的温度漂移和高精度 技术。这些特性与极低的噪声相结合，使 REF50xx 系列成为以下领域的理想选择 高精度数据采集系统。
*附件：ref5020-ep.pdf

它们采用SOIC-8封装，额定温度范围为–55°C至125°C。

特性

• 低温漂移：
  5 ppm/°C（最大值）
• 高精度：
  0.08%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 高输出电流：±10 mA
• 提供军用（–55°C 至 125°C）温度范围^(1)^
• 延长产品生命周期
• 扩展产品变更通知
• 产品可追溯性
• 应用
  • 16 位数据采集系统
  • ATE设备
  • 工业过程控制
  • 医疗器械
  • 光学控制系统
  • 精密仪器仪表
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场

参数

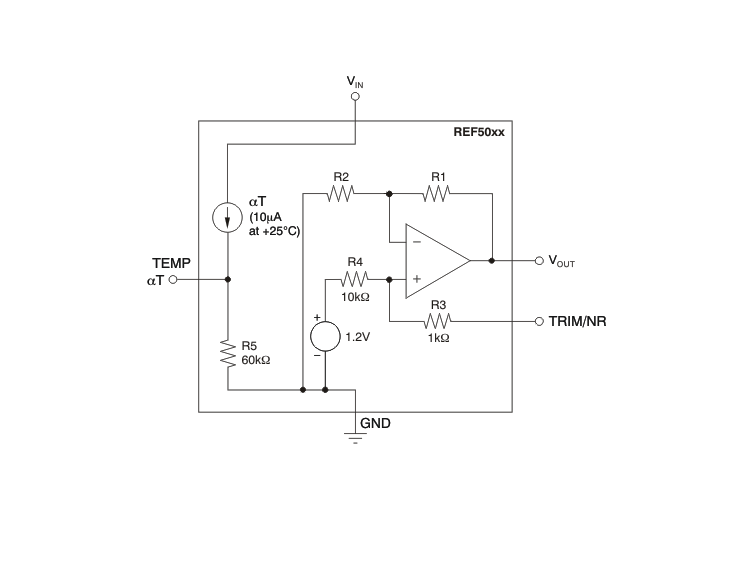

方框图

?1. 产品概述?
REF50xx-EP是德州仪器（TI）推出的低噪声、极低漂移、高精度电压参考源家族，包含REF5020-EP（2.048V）、REF5025-EP（2.5V）、REF5040-EP（4.096V）和REF5050-EP（5V）四款型号。其核心特性包括：

• ?低温漂?：最大5 ppm/°C
• ?高精度?：初始误差±0.08%（最大值）
• ?低噪声?：典型值3 μVPP/V
• ?宽温范围?：-55°C至125°C（军用级）
• ?输出能力?：支持±10 mA源/吸电流

?2. 关键特性?

• ?稳定性?：采用专利设计技术实现优异的温度漂移性能（3-8 ppm/°C）。
• ?噪声优化?：通过TRIM/NR引脚可外接电容（推荐1 μF）降低输出噪声50%。
• ?温度监测?：TEMP引脚提供与温度成比例的电压输出（2.64 mV/°C），精度约±15°C。
• ?封装?：SOIC-8封装，尺寸4.90 mm × 3.91 mm。

?3. 典型应用场景?

• 16位数据采集系统
• 工业过程控制设备
• 医疗仪器
• 精密光学控制系统
• ATE（自动测试设备）

?4. 设计要点?

• ?电源要求?：输入电压范围VOUT + 0.2 V至18 V（REF5020/25最低2.7 V）。
• ?布局建议?：
  • 输入旁路电容：1-10 μF（靠近VIN引脚）
  • 输出电容：1-50 μF（ESR建议1-1.5 Ω以优化稳定性）
  • TRIM/NR引脚：添加1 μF电容可显著降低噪声。
• ?热管理?：最大结温150°C，需计算功耗（PD = (VIN - VOUT) × ILOAD）。

?5. 性能数据?

• ?噪声水平?：0.1-10 Hz带宽下，REF5020噪声6 μVPP，REF5050噪声15 μVPP。
• ?负载调整率?：±10 mA负载变化时，输出电压变化≤30 ppm/mA。
• ?启动时间?：200 μs（至0.1%精度，CL=1 μF）。

?6. 文档结构?

• ?第1-3节?：产品特性与描述
• ?第4-6节?：修订历史、引脚定义及电气参数
• ?第7-8节?：功能详解与典型电路设计（如负压生成方案）
• ?第9-12节?：电源建议、布局指南、机械封装及订购信息

?7. 版本与支持?

• 文档版本：SBOS471B（2015年6月修订）
• 相关资源：PSpice模型、参考设计及社区支持可通过TI官网获取。

该系列适用于对精度和稳定性要求严苛的工业及军用场景，其低漂移和低噪声特性使其成为高分辨率ADC参考电压的理想选择。
