REF5020A-Q1 汽车、低噪声、极低漂移、精密 2.048V 系列基准电压源技术手册

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref5020a-q1.pdf

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

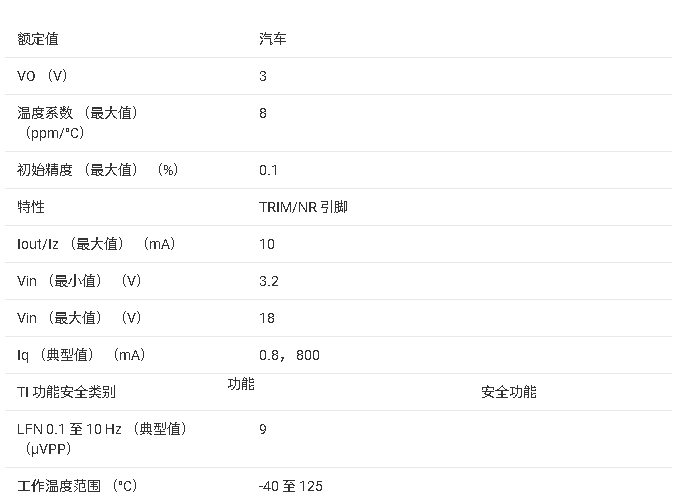

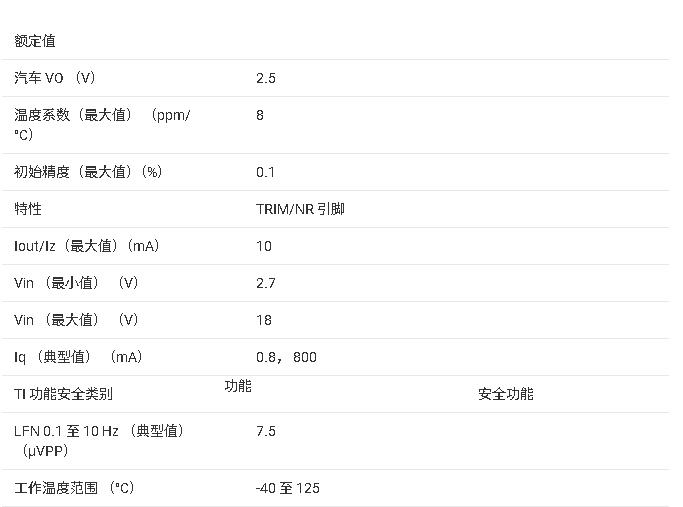

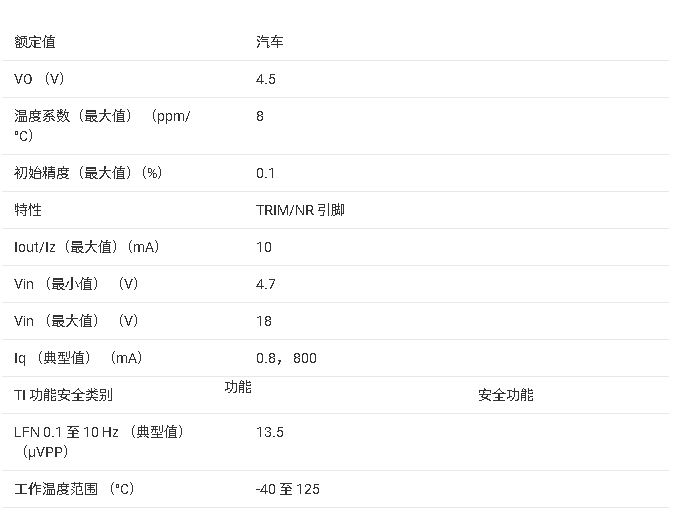

参数

方框图

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考源系列，包含6种输出电压型号（2.048V至5V），采用SO-8封装，工作温度范围-40°C至125°C。其核心特性包括：

• ?高精度?：初始精度±0.1%（标准级）
• ?低温漂?：3 ppm/°C（典型值），8 ppm/°C（最大值）
• ?低噪声?：3 μVPP/V
• ?长期稳定性?：5 ppm/1000小时（典型值）
• ?输出电流?：±10 mA

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100标准
• ?低功耗?：静态电流0.8 mA（典型值）
• ?快速启动?：200 μs内达到0.1%精度
• ?抗干扰设计?：支持电源抑制比（PSRR）优化

?3. 应用场景?

• 16位数据采集系统
• 工业过程控制设备
• 医疗仪器
• 精密测试设备（ATE）
• 光学控制系统

?4. 功能描述?

• ?TRIM/NR引脚?：支持±15 mV输出微调，可通过外接电容降低噪声（推荐1 μF）
• ?TEMP引脚?：提供与芯片温度成比例的电压输出（2.64 mV/°C），需配合低漂移运放（如OPA333）使用
• ?电源要求?：最低输入电压为VOUT+0.2V（REF5020A-Q1需≥2.7V）

?5. 典型电路设计?

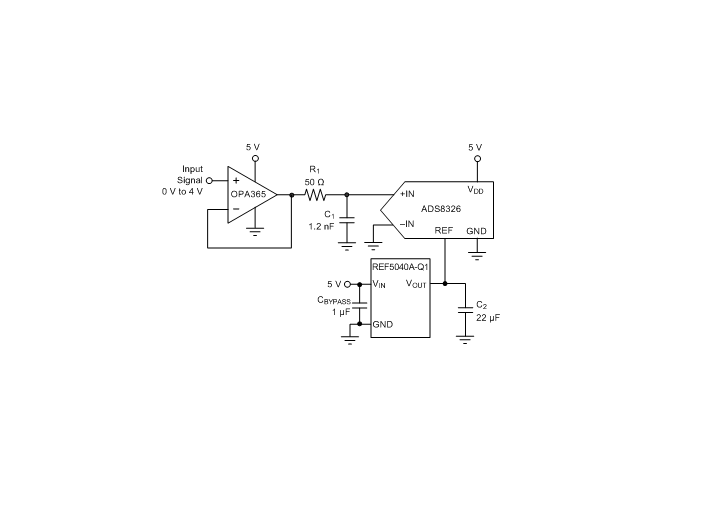

• ?数据采集系统?：搭配ADS8326 ADC和OPA365运放，实现0-4V信号采集（参考图32）
• ?负压生成?：通过REF5025A-Q1与OPA735构建±2.5V双电源参考
• ?布局建议?：需使用低ESR电容（1-10 μF），敏感信号远离数字线路

?6. 可靠性参数?

• ?ESD防护?：HBM 500V-1000V，CDM 200V
• ?热阻?：θJA=107.1°C/W（SOIC-8封装）
• ?长期稳定性测试?：2000小时老化后漂移<90 ppm
