?REF4132-Q1 低漂移、低功耗、小尺寸系列电压参考芯片技术文档总结

REF4132-Q1器件是一款低温漂移（12 ppm/°C）、低功耗、高精度CMOS基准电压源，初始精度为±0.05%，工作电流低，功耗小于100μA。该器件还提供 15 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF4132-Q1 采用相同的 SOT-23-5 封装，为 LM4128-Q1 和 LM4132-Q1 提供增强的规格和引脚对引脚替代品。
*附件：ref4132-q1.pdf

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件的小尺寸和低工作电流 （100 μA） 有利于便携式和电池供电的应用。

REF4132-Q1 的额定温度范围为 ?40°C 至 +125°C。

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40?C 至 +125?C 环境工作温度范围
  • 设备 HBM ESD 分类 2 级
• 电压选项：2.5V、3V、3.3V、4.096V、5V
• 初始精度：±0.05%（最大值）
• 温度系数：A级：12 ppm/°C（最大值） B级：30 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：100 μA（最大值）
• 输出1/f噪声（0.1 Hz至10 Hz）：15 μV 聚丙烯 /V
• 出色的长期稳定性 30 ppm/1000 小时
• 小尺寸 5 引脚 SOT-23 封装

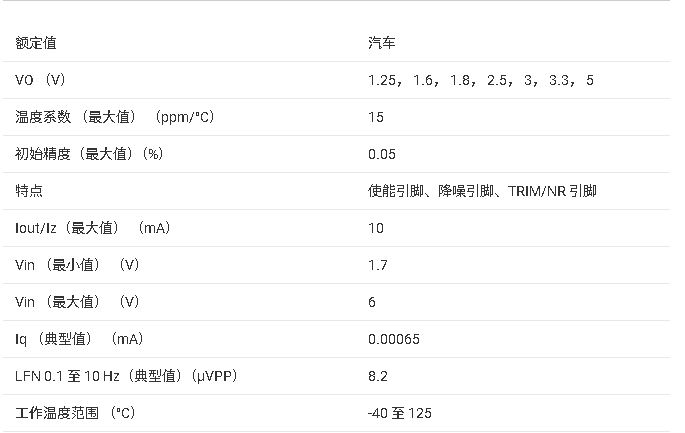

参数

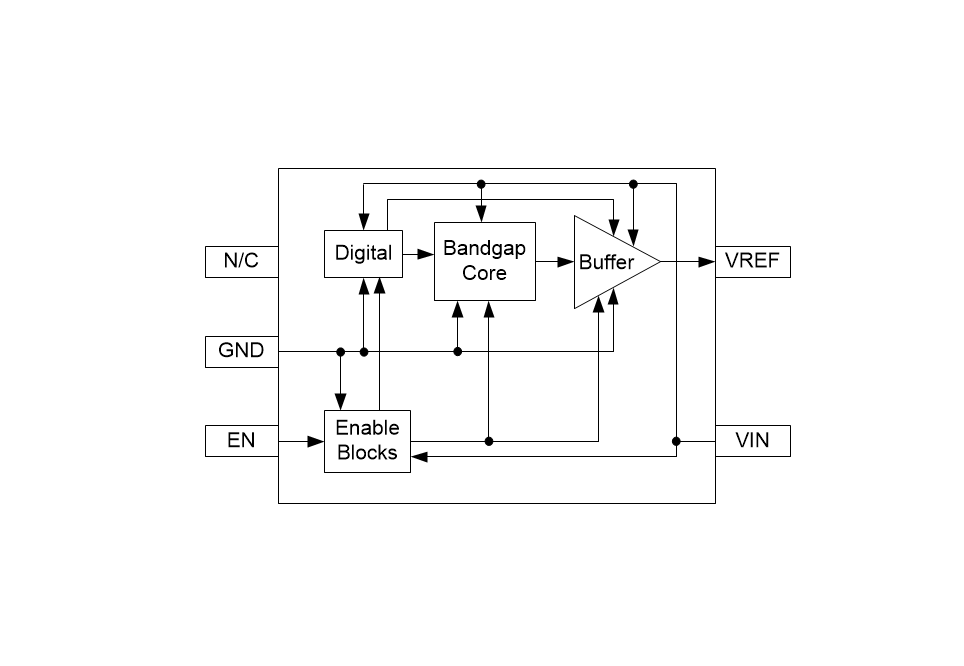

方框图

?1. 产品概述?
REF4132-Q1是德州仪器（TI）推出的汽车级（AEC-Q100认证）精密CMOS电压参考芯片，具有低温度漂移（12 ppm/°C）、低功耗（最大100 μA静态电流）和高精度（±0.05%初始精度）特性。其小型SOT-23-5封装和低噪声（15 μVPP/V）设计使其适用于高分辨率数据转换器和噪声敏感系统。

?2. 关键特性?

• ?汽车级认证?：支持-40°C至+125°C宽温范围，符合AEC-Q100 Grade 1标准。
• ?电压选项?：2.5V、3V、3.3V、4.096V、5V多种输出选项。
• ?高稳定性?：
  • 长期稳定性：30 ppm/1000小时
  • 热滞后效应：典型值35 ppm
• ?低功耗?：
  • 工作模式：最大100 μA静态电流
  • 关断模式：典型2.5 μA
• ?封装?：5引脚SOT-23（2.9 mm × 1.6 mm）。

?3. 典型应用?

• 高级驾驶辅助系统（ADAS）：前视摄像头、环视ECU
• 电动汽车：牵引逆变器、车载充电器（OBC）
• 汽车DC/DC转换器、高精度传感器

?4. 功能描述?

• ?核心架构?：基于带隙基准源设计，集成缓冲器和使能控制模块。
• ? 使能引脚（EN） ?：支持1.6V高电平激活，0.5V低电平关断（输出高阻态）。
• ?输出能力?：支持±10 mA负载电流，短路保护限流18 mA。

?5. 设计要点?

• ?输入/输出电容?：推荐0.1 μF陶瓷电容并联1-10 μF电解电容以优化瞬态响应。
• ?布局建议?：
  • 缩短敏感模拟信号走线，避免与数字信号平行布线。
  • 使用完整地平面降低EMI和热阻。
• ?热管理?：最大结温150°C，需通过公式 TJ=TA+PD×RθJATJ ? =TA?+PD?×RθJA? 计算功耗限制。

?6. 性能曲线与测试数据?

• ?温度特性?：12 ppm/°C（A级）漂移，输出噪声在0.1-10 Hz频段为15 μVPP/V。
• ?长期稳定性测试?：32个样品在1000小时老化后典型漂移25 ppm。
• ?回流焊影响?：典型输出电压偏移<0.01%（单次回流），多次回流可能增加漂移。

?7. 配套文档与支持?

• 配套ADC推荐：ADS1259-Q1（高精度）、ADS7049-Q1（高速）。
• 设计资源：参考设计TIDA-01550（汽车电流检测方案）。
