?REF31xx-Q1系列电压参考芯片技术文档摘要

REF31xx-Q1 是精密、低功耗、低压差、串联基准电压源系列，采用微型 3 引脚 SOT-23 封装。

REF31xx-Q1 体积小、功耗低（典型值为 100 μA），使其成为便携式和电池供电应用的理想选择。REF31xx-Q1 不需要负载电容器，但在任何容性负载下都很稳定，可以吸收或提供高达 10 mA 的输出电流。

空载时，REF31xx-Q1 可以在比输出电压高出 5 mV 的电源下工作。所有型号的额定温度范围为 –40°C 至 +125°C。
*附件：ref31-q1.pdf

特性

• AEC-Q100 符合以下标准：
  • 设备 T一个范围：–40°C 至 125°C
  • 设备 HBM ESD 分类等级 H1C
  • 设备 CDM ESD 分类级别 C4A
• 高精度：最大 0.2%
• 优异的指定漂移性能：
  • 20 ppm/°C（最大值），–40°C 至 +125°C
• 高输出电流：±10 mA
• 低压差：5 mV
• 低 I Q ：最大 115 μA
• 低噪声：17 μVp-p/V
• 无需输出电容
• 可用电压选项：1.2 V、2 V、2.5 V、3 V、3.3 V、4 V
• 微封装尺寸：3引脚SOT-23

参数

方框图

?1. 产品概述?
REF31xx-Q1是德州仪器（TI）推出的高精度、低功耗、低压差系列电压参考芯片，符合AEC-Q100汽车级认证，工作温度范围-40°C至125°C。该系列包含六种输出电压选项（1.2V/2V/2.5V/3V/3.3V/4V），采用3引脚SOT-23微型封装，适用于汽车电子及便携设备。

?2. 核心特性?

• ?高精度?：初始精度±0.2%，温度漂移低至15 ppm/°C（最大值）。
• ?低功耗?：静态电流典型值100 ?A，最大115 ?A。
• ?低噪声?：0.1Hz-10Hz频段噪声低至17 ?Vp-p/V。
• ?宽负载能力?：支持±10 mA输出电流，无需外部负载电容。
• ?低压差?：空载时仅需5 mV以上输入电压即可工作。

?3. 典型应用场景?

• ?汽车电子?：电池管理系统（BMS）、逆变器、电动助力转向（EPS）、ADAS（雷达/夜视系统）。
• ?工业与消费电子?：数据采集系统（ADC参考）、便携设备电源管理。

?4. 关键参数?

?5. 设计支持?

• ?典型电路?：单电容（0.47 ?F）输入旁路设计，无需输出电容。
• ?热管理?：建议PCB布局时采用接地平面散热，敏感信号远离数字线路。

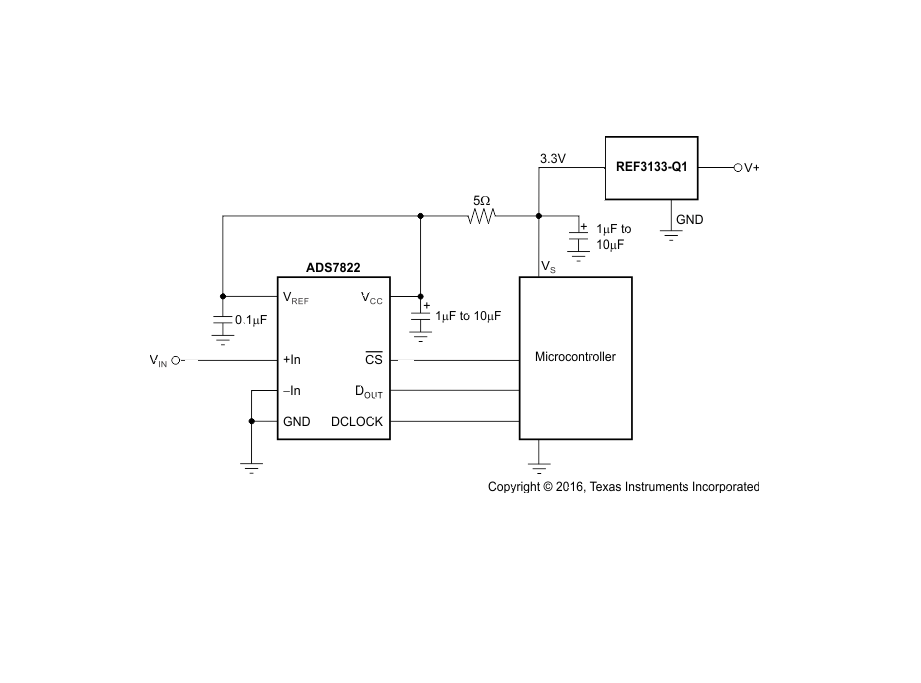

• ?参考设计?：文档提供与MSP430微控制器、ADS系列ADC的配套应用电路。

?6. 封装与订购信息?

• ?封装?：SOT-23（DBZ），尺寸2.92 mm × 1.30 mm。
• ?型号列表?：
  REF3112-Q1 (1.2V) / REF3120-Q1 (2V) / REF3125-Q1 (2.5V)
  REF3130-Q1 (3V) / REF3133-Q1 (3.3V) / REF3140-Q1 (4V)

?7. 文档附加说明?

• 包含完整的电气特性表、温度曲线（如静态电流vs温度）、噪声性能测试图等。
• 提供修订历史（最新版本为2017年4月发布）和TI在线技术支持资源链接。

该文档为工程师提供了从选型到电路实现的全面技术参考，适用于需要高稳定性电压基准的汽车及工业设计场景。
