?REF19xx系列低漂移、低功耗双输出电压参考源技术文档总结

只有正电源电压的应用通常需要在模数转换器 （ADC） 输入范围的中间增加一个稳定的电压来偏置输入双极性信号。REF19xx 提供参考电压 （V 裁判 ）和第二个高精度电压（V 偏见 ）可用于对输入双极性信号进行偏置。

REF19xx 在 V 上均具有出色的温度漂移（25 ppm/°C，最大值）和初始精度 （0.1%）裁判和 V偏见输出时，静态电流小于430 μA。此外，V裁判和 V偏见输出在 –40°C 至 85°C 的温度范围内以 6 ppm/°C （最大值） 的精度相互跟踪。 与分立式解决方案相比，所有这些特性都提高了信号链的精度并减少了电路板空间，同时降低了系统成本。仅 10 mV 的极低压差允许在非常低的输入电压下工作，这在电池供电系统中非常有用。
*附件：ref1930.pdf

两个 V裁判和 V偏见电压具有相同的出色规格，并且可以同样很好地吸收和提供电流。非常好的长期稳定性和低噪声水平使这些器件非常适合高精度工业应用。

特性

• 两个输出，V裁判和 V 裁判 / 2、方便在单电源系统中使用
• 优异的温度漂移性能：
  • –40°C 至 125°C 范围内为 25 ppm/°C（最大值）
• 高初始精度：±0.1%（最大值）
• V裁判和 V偏见温度跟踪：
  • –40°C 至 85°C 范围内为 6 ppm/°C（最大值）
  • 7 ppm/°C（最大值），–40°C 至 125°C
• 微型封装：SOT23-5
• 低压差电压：10 mV
• 高输出电流：±20 mA
• 低静态电流：360 μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA

参数

方框图

?1. 产品概述?
REF19xx系列（包括REF1925、REF1930、REF1933、REF1941）是德州仪器（TI）推出的低漂移、低功耗双输出电压参考源，提供VREF和VBIAS（VREF/2）两路输出，专为单电源系统设计。核心特性包括：

• ?高精度?：初始精度±0.1%（最大值），温度漂移低至25 ppm/°C（-40°C至125°C）。
• ?双输出跟踪性能?：VREF与VBIAS温度跟踪误差仅6 ppm/°C（-40°C至85°C）。
• ?低功耗?：静态电流360 μA（典型值），关断模式下仅5 μA。
• ?微型封装?：SOT23-5封装，尺寸2.9 mm × 1.6 mm。

?2. 关键特性?

• ?电气性能?：
  • 输出电流能力：±20 mA。
  • 低压差：10 mV（典型值）。
  • 低噪声：0.1 Hz至10 Hz频段噪声12 μVpp。
• ?稳定性?：长期稳定性60 ppm（0-1000小时），热滞后效应低至60 ppm（VREF）。
• ?保护功能?：短路电流限制50 mA，ESD防护达±4 kV（HBM）。

?3. 应用场景?

• ?工业控制?：电机驱动、逆变器、电流检测。
• ?医疗设备?：高精度数据采集系统。
• ?单电源系统?：为ADC提供参考电压及信号偏置。

?4. 设计支持?

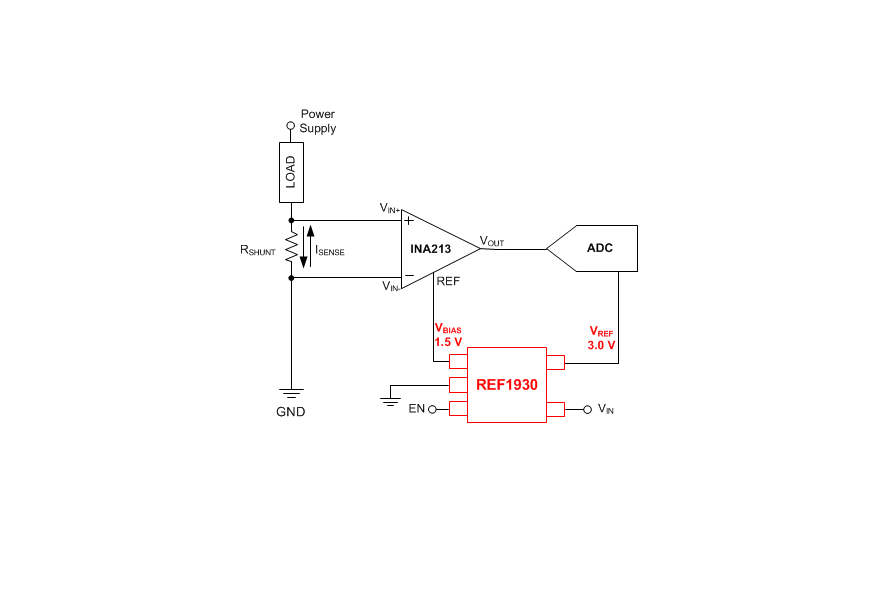

• ?典型电路?：文档提供了低侧双向电流检测方案（如图45），结合INA213电流检测放大器，实现±2.5 A电流测量，输出线性范围250 mV至2.75 V。
• ?布局建议?：推荐使用0.1 μF陶瓷旁路电容，缩短敏感信号走线，避免数字与模拟信号交叉。

?5. 封装与订购信息?

• 封装选项：SOT23-5（DDC），支持卷带包装（3000片/卷或250片/卷）。
• 工作温度范围：-40°C至125°C，符合工业级标准。

?6. 文档支持?

• 包含完整规格参数、典型特性曲线（如温度漂移、负载调整率）、热性能数据及焊盘布局示例。
• 相关设计资源：参考设计TIDU357（低漂移电流检测方案）、INA213数据手册。

该系列通过e-Trim?技术实现封装级校准，确保高精度与低温漂，适用于对信号链精度要求严苛的应用。
