?REF34xx-EP 3V、低漂移、低功耗、小尺寸串联基准电压源技术文档总结

REF34xx-EP 器件是一款低温漂移（10 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和低于 95 μA 的功耗。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx-EP采用小型SOT-23封装，为MAX607x和ADR34xx提供了增强的规格和引脚对引脚替代品。REF34xx-EP系列与大多数ADC和DAC兼容。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。器件体积小、工作电流低（95 μA）有利于便携式和电池供电的应用。

REF34xx-EP 的额定温度范围为 –55°C 至 125°C。
*附件：ref3430-ep.pdf

特性

• 初始精度：±0.05%（最大值）
• 温度系数：10 ppm/°C（最大值）
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV 聚丙烯 /V
• 小尺寸 6 引脚 SOT-23 封装
• 出色的长期稳定性 25 ppm/1000 小时
• 支持国防、航空航天和医疗应用：
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场
  • 提供扩展（–55°C 至 125°C）温度范围
  • 延长产品生命周期
  • 扩展产品更改通知
  • 产品可追溯性

参数

方框图

?1. 产品概述?

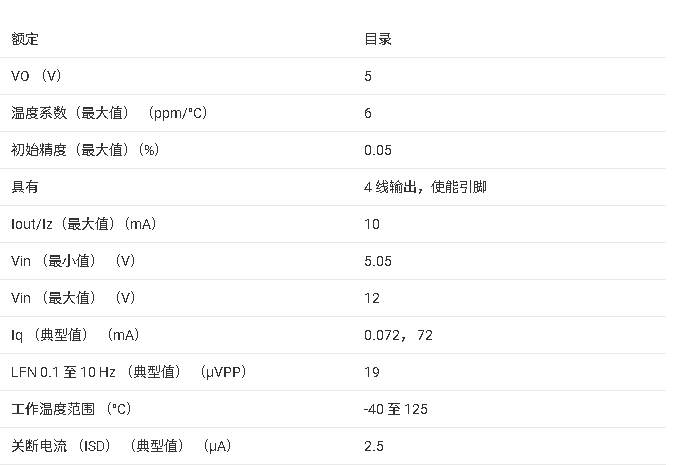

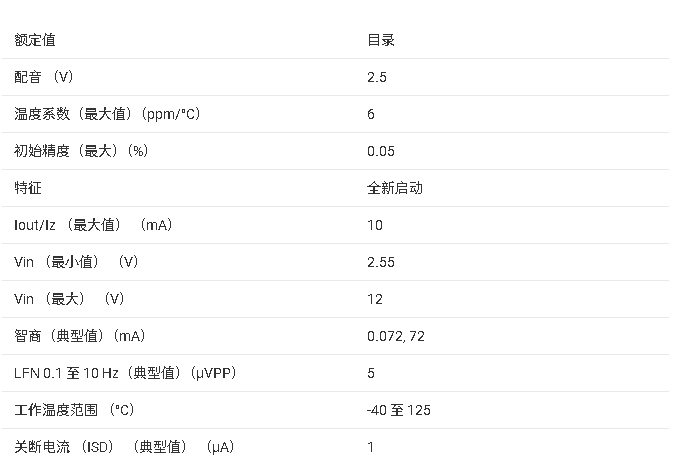

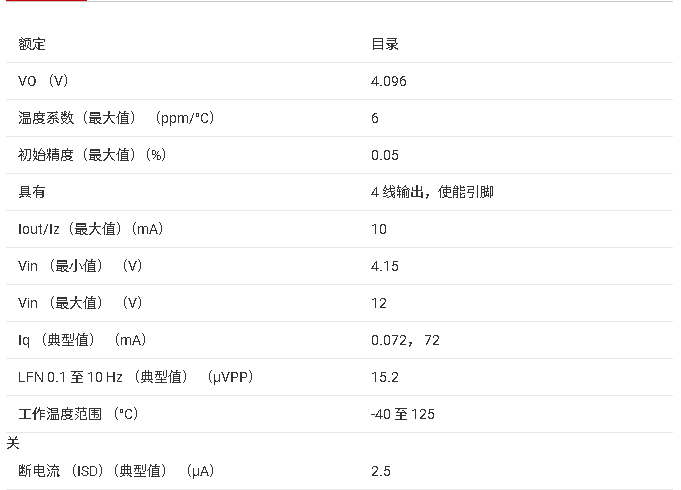

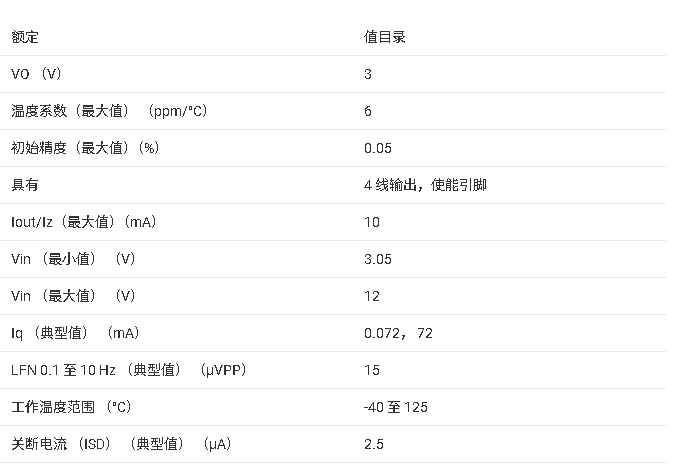

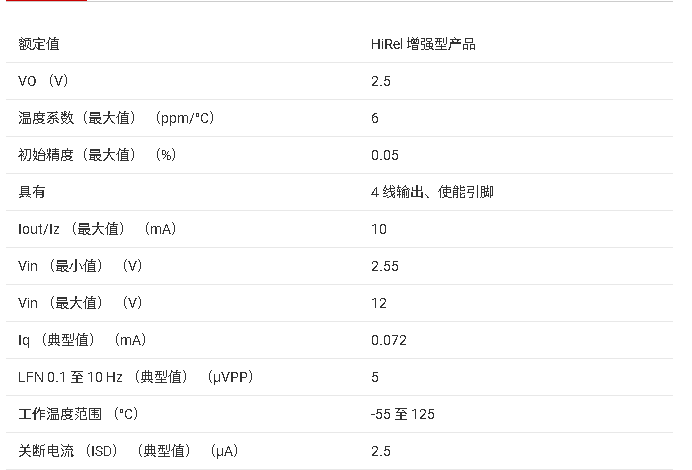

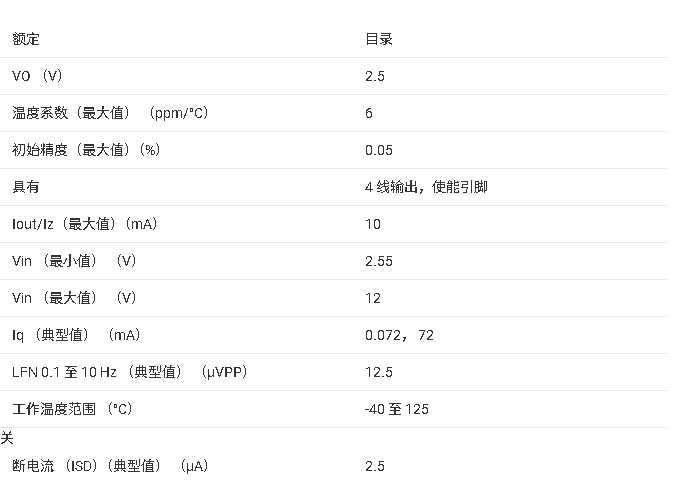

REF34xx-EP是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425-EP（2.5V）、REF3430-EP（3V）、REF3433-EP（3.3V）和REF3440-EP（4.096V）四款型号。其核心特性包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数10 ppm/°C（最大值）。
• ?低功耗?：静态电流95 ?A（最大值），适合便携式设备。
• ?低噪声?：0.1 Hz至10 Hz频段输出噪声3.8 ?VPP/V。
• ?宽工作范围?：输入电压支持12 V，工作温度-55°C至125°C。
• ?封装?：6引脚SOT-23（2.9 mm × 1.6 mm）。

?2. 关键特性?

• ?稳定性?：长期稳定性25 ppm/1000小时，低输出迟滞。
• ?负载能力?：支持±10 mA输出电流，短路保护18 mA。
• ?快速启动?：典型启动时间2.5 ms（CL=10 ?F时）。
• ?兼容性?：可直接替换MAX607x和ADR34xx系列。

?3. 应用场景?

• 精密数据采集系统、PLC模拟I/O模块。
• 工业仪表、测试设备、电源监控。
• 航空航天、医疗等高温/高可靠性场景。

?4. 功能描述?

• ?使能控制?：通过EN引脚（高电平激活，低电平关闭，静态电流降至2 ?A）。
• ?4线Kelvin连接?：减少PCB走线IR压降误差。
• ?电容建议?：输入电容1 ?F，输出电容10 ?F以优化稳定性。

?5. 设计注意事项?

• ?热管理?：最大结温150°C，需计算功耗（PD = (TJ-TA)/RθJA）。
• ?布局优化?：缩短敏感模拟信号路径，避免与数字信号平行走线。
• ?负压生成?：配合OPA735运放可生成双极性参考电压。

?6. 文档结构?

• 包含特性、电气参数（如绝对最大额定值、ESD等级）、典型性能曲线（如噪声、负载瞬态响应）。

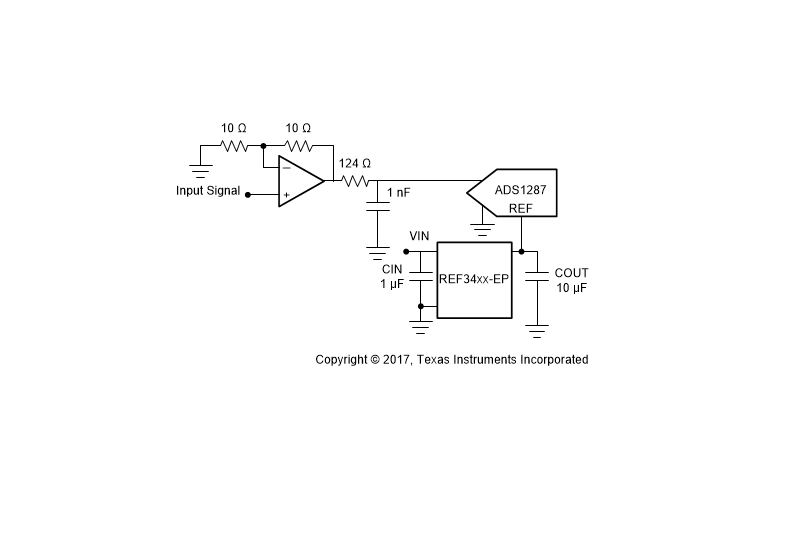

• 提供应用电路示例（如ADC参考设计）、封装信息（SOT-23尺寸及焊盘布局）。
