REF3440 4.1V、低漂移、低功耗、小尺寸串联基准电压源技术手册

REF34xx 器件是一款低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和功耗小于 95 μA。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx采用小型SOT-23封装，为MAX607x、ADR34xx和LT1790（REF34xxT，无EN引脚）提供增强的规格和引脚间替代功能。REF34xx 系列与大多数 ADC 和 DAC 兼容，例如 ADS1287、DAC8802 和 ADS1112。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件体积小、工作电流低 （95 μA） 有利于便携式和电池供电应用。
*附件：ref3440.pdf

REF34xx 的额定温度范围为 ?40°C 至 +125°C。

特性

• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 超低零负载压差：100 mV（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV P-P /V
• 出色的长期稳定性 25 ppm/1000 小时
• 多个小尺寸 6 引脚 SOT-23 封装引脚排列：REF34xx 和 REF34xxT

参数

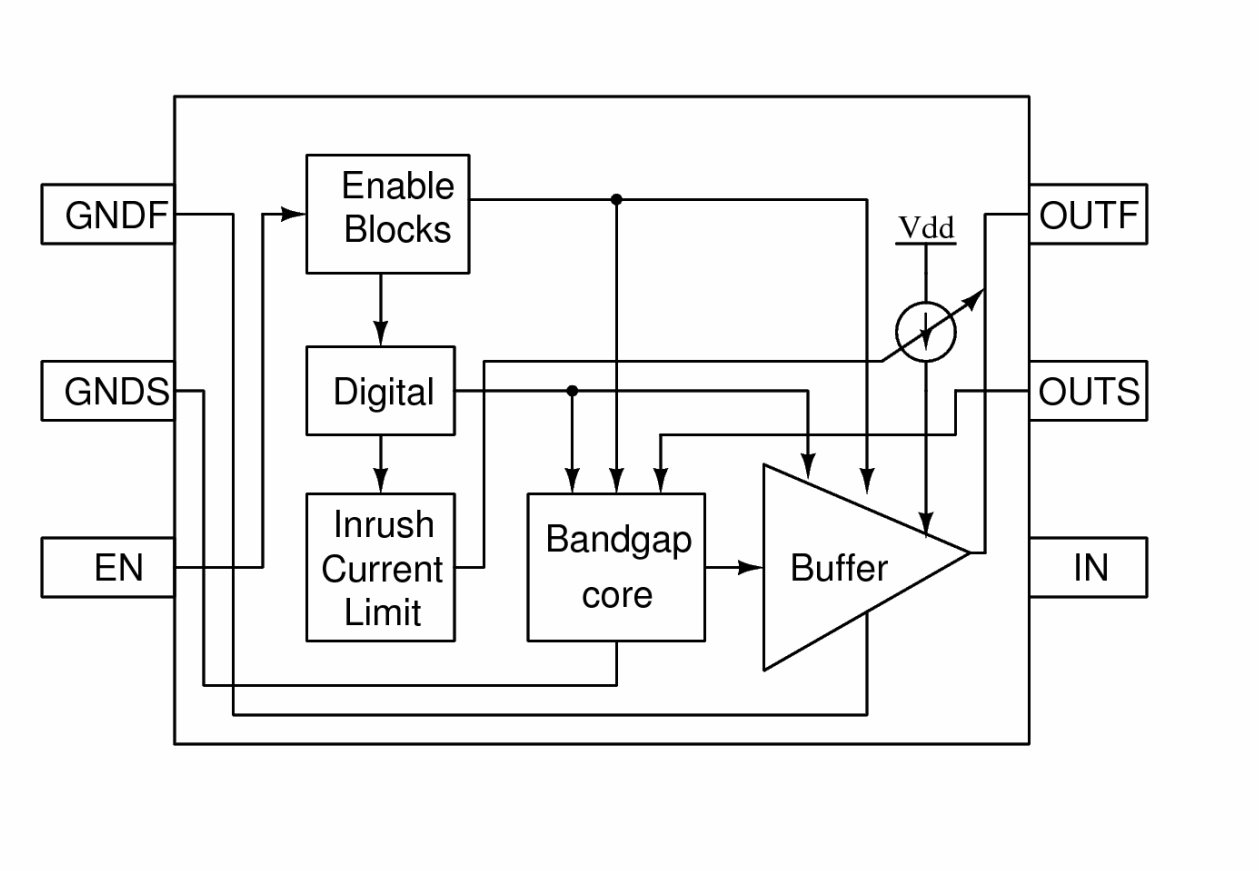

方框图

?1. 产品概述?
REF34xx是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425（2.5V）、REF3430（3V）、REF3433（3.3V）、REF3440（4.096V）、REF3450（5V）等型号。其核心特点包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数低至6 ppm/°C。
• ?低功耗?：静态电流仅95 μA（最大值），适合便携式设备。
• ?宽温范围?：工作温度-40°C至125°C，适用于工业环境。
• ?低噪声?：0.1Hz-10Hz频段噪声3.8 ?Vp-p/V，适配高分辨率ADC/DAC。

?2. 关键特性?

• ?电气参数?：
  • 输出电流：±10 mA，支持双向负载。
  • 输入电压范围：最高12V，低压差（典型值50mV）。
  • 长期稳定性：25 ppm/1000小时。
• ?封装?：6引脚SOT-23（DBV），尺寸2.9mm×1.6mm，提供标准版（REF34xx）和无EN引脚版（REF34xxT）。

?3. 应用场景?

• 数据采集系统、模拟I/O模块、现场变送器。
• 实验室/现场仪器、伺服驱动控制模块。
• 电源管理（DC电源、电子负载）。

?4. 设计要点?

• ?布局建议?：需使用低ESR陶瓷电容（输入0.1-10μF，输出10μF），缩短敏感信号走线。
• ?热管理?：避免超过150°C结温，功率损耗需按公式 PD=(TJ?TA)/RθJAPD ? =(TJ?**?TA ? )/RθJA?** 计算。
• ?Kelvin连接?：通过Force/Sense引脚减少PCB走线IR压降误差。

?5. 性能曲线与测试数据?

• 温度漂移典型值2.5 ppm/°C（实测分布图见文档图7-1）。
• 长期稳定性测试显示1000小时漂移<25 ppm（图8-3）。
• 热滞后性：循环测试后典型值<30 ppm（图8-4/8-5）。

? **6. 版本更新

• 新增REF34xxT型号（无EN引脚）。
• 优化热滞回参数测试方法，更新封装热阻数据。

?7. 配套资源?

• 参考设计：与ADS1287、DAC8802等转换器兼容。
• 文档支持：包含布局示例（图12-1/12-2）、噪声测试方法（章节8.5）。

该系列适用于对精度和稳定性要求严苛的工业及仪器仪表领域，其小封装和低功耗特性也适合电池供电场景。
