REF3433 3.3V、低漂移、低功耗、小尺寸串联基准电压源技术手册

REF34xx 器件是一款低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源，具有 ±0.05% 的初始精度、低工作电流和功耗小于 95 μA。该器件还提供 3.8 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF34xx采用小型SOT-23封装，为MAX607x、ADR34xx和LT1790（REF34xxT，无EN引脚）提供增强的规格和引脚间替代功能。REF34xx 系列与大多数 ADC 和 DAC 兼容，例如 ADS1287、DAC8802 和 ADS1112。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件体积小、工作电流低 （95 μA） 有利于便携式和电池供电应用。

REF34xx 的额定温度范围为 ?40°C 至 +125°C。
*附件：ref3433.pdf

特性

• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 超低零负载压差：100 mV（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV P-P /V
• 出色的长期稳定性 25 ppm/1000 小时
• 多个小尺寸 6 引脚 SOT-23 封装引脚排列：REF34xx 和 REF34xxT

参数

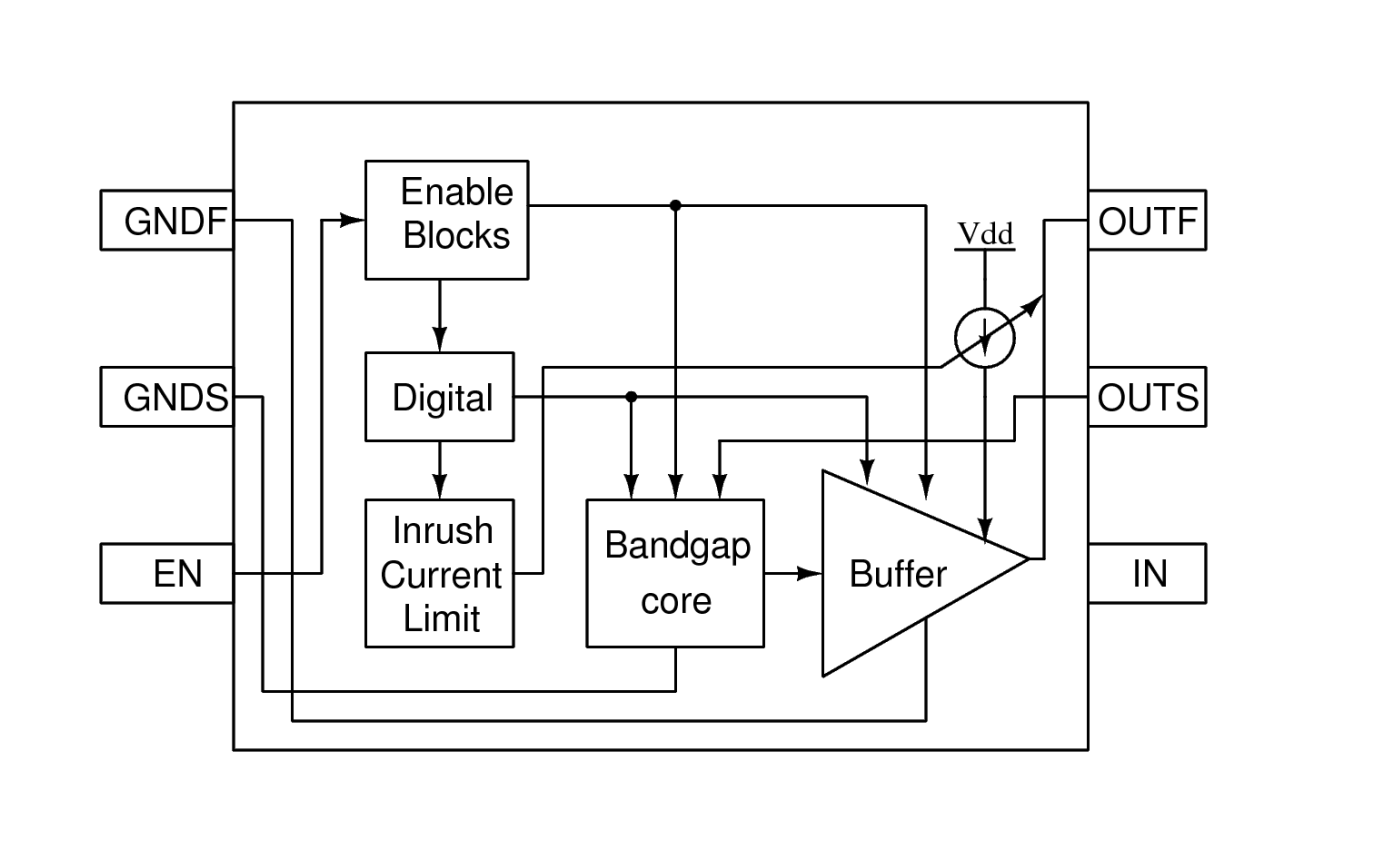

方框图

?1. 产品概述?
REF34xx是德州仪器（TI）推出的低漂移、低功耗、小封装精密CMOS电压参考系列，包含REF3425（2.5V）、REF3430（3V）、REF3433（3.3V）、REF3440（4.096V）、REF3450（5V）等型号。其核心特性包括：

• ?高精度?：初始精度±0.05%（最大值），温度系数低至6 ppm/°C。
• ?低功耗?：静态电流仅95 μA（最大值），适合便携式设备。
• ?宽工作范围?：支持-40°C至125°C工业温度范围，输入电压达12V。
• ?低噪声?：0.1Hz至10Hz频段输出噪声3.8 ?Vp-p/V，适配高分辨率ADC/DAC。

?2. 关键特性?

• ?电气参数?：
  • 输出电流：±10 mA，短路电流20 mA。
  • 压差电压：100 mV（最大值），支持低输入电压应用。
  • 长期稳定性：25 ppm/1000小时。
• ?封装?：6引脚SOT-23（DBV），尺寸2.9 mm × 1.6 mm，提供标准版（REF34xx）和无EN引脚版（REF34xxT）。

?3. 应用场景?

• 数据采集系统、模拟I/O模块、现场变送器。
• 实验室/现场仪器、伺服驱动控制模块。
• 电源管理（DC电源、AC源、电子负载）。

?4. 设计要点?

• ?布局建议?：
  • 输入/输出端需配置0.1-10 μF陶瓷电容以抑制噪声。
  • 采用开尔文连接减少PCB走线IR压降误差。
• ?热管理?：最大结温150°C，需通过公式 TJ=TA+PD×RθJATJ ? =TA?+PD?×RθJA? 计算散热。
• ?使能控制?：EN引脚高电平（≥1.6V）激活，低电平（≤0.5V）关闭（功耗降至2 μA）。

?5. 性能曲线与测试数据?

• 温度漂移、负载调整率、长期稳定性等参数通过图表详述（如Figure 7-1至7-22）。
• 典型应用电路包括ADC参考电压生成（如ADS1287）和负压生成（搭配OPA735运放）。

?6. 修订历史?
文档版本SBAS804F（2021年6月修订）更新了热滞回曲线、封装信息及型号兼容性说明。

?7. 订购信息?
提供SOT-23封装型号的RoHS兼容选项，如REF3425IDBVR（标准版）、REF3425TIDBVR（无EN引脚版），均支持-40°C至125°C工作温度。
