?REF34-Q1系列电压参考器件技术文档总结

REF34-Q1 器件是低温漂移 （6 ppm/°C）、低功耗、高精度 CMOS 基准电压源。这些器件具有 ±0.05% 的初始精度和低工作电流，功耗低于 95 μA。这些器件还提供3.8 μV的极低输出噪声 聚丙烯 /V，使器件能够通过高分辨率数据转换器和噪声关键系统保持高信号完整性。
*附件：ref34-q1.pdf

这些器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，这些器件的小尺寸和低工作电流 （95 μA） 使其成为电池供电应用的绝佳选择。REF34-Q1 具有一个使能引脚，可以将器件设置为关断，在关断时消耗低待机电流 （3 μA），以帮助在待机期间提高整体系统功率。

REF34-Q1系列的额定温度范围为?40°C至+125°C。

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类等级 C6
• 初始精度：±0.05%（最大值）
• 温度系数：6 ppm/°C（最大值）
• 工作温度范围：?40°C至+125°C
• 输出电压选项：2.5V、3.0V、3.3V、4.096V、5.0V
• 输出电流：±10 mA
• 低静态电流：95 μA（最大值）
• 低关断模式电流：3 μA（最大值）
• 宽输入电压：12 V
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.8 μV 聚丙烯 /V
• 出色的长期稳定性 25 ppm/1000 小时
• 提供 6 引脚和 5 引脚 SOT-23 封装以及 8 引脚 MSOP 封装

参数

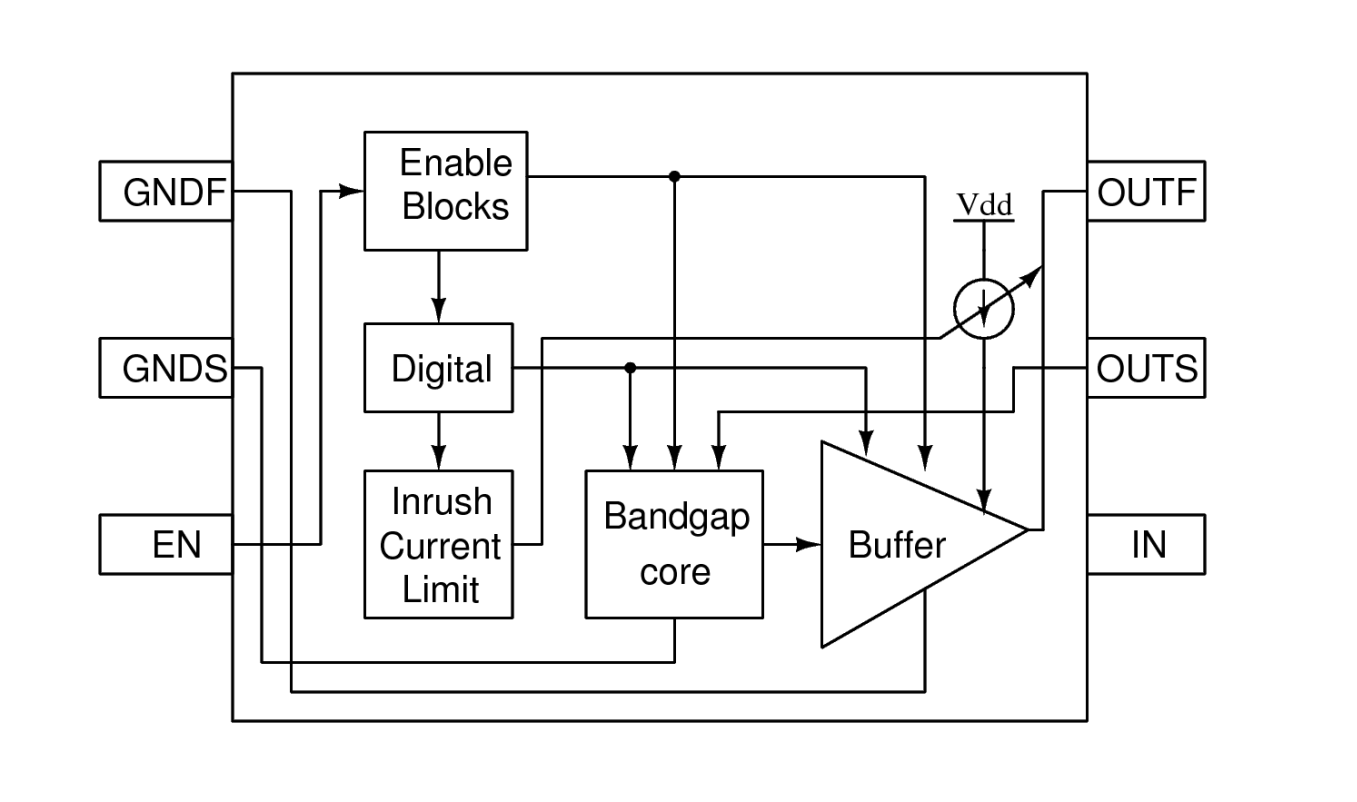

方框图

?1. 产品概述?
REF34-Q1是德州仪器（TI）推出的低漂移、低功耗、小尺寸精密CMOS电压参考系列，符合AEC-Q100汽车级认证，适用于严苛环境（-40°C至+125°C）。该系列提供多种输出电压选项（2.5V/3.0V/3.3V/4.096V/5.0V），具有±0.05%初始精度和6 ppm/°C温度系数，适用于汽车电子及工业系统。

?2. 核心特性?

• ?高精度?：初始精度±0.05%，温度漂移最大6 ppm/°C。
• ?低功耗?：静态电流95 μA（最大），关断模式电流3 μA。
• ?低噪声?：0.1 Hz至10 Hz频段噪声3.8 ?VPP/V。
• ?宽输入电压?：支持12 V输入，输出电流能力±10 mA。
• ?封装选项?：6引脚/5引脚SOT-23及8引脚MSOP封装。

?3. 关键应用领域?

• ?汽车电子?：车身控制模块、电池管理系统（BMS）、高级驾驶辅助系统（ADAS）。
• ?工业系统?：数据采集、高分辨率ADC/DAC参考电压源。

?4. 技术细节?

• ?稳定性?：长期稳定性25 ppm/1000小时，热滞后性能优异。
• ?保护功能?：支持使能引脚（EN）控制关断模式，降低系统待机功耗。
• ?布局建议?：推荐使用Kelvin连接减少PCB走线压降，输入/输出需配置低ESR陶瓷电容。

?5. 设计注意事项?

• ?热管理?：需计算最大功耗以避免结温超限（TJ ≤ 150°C）。
• ?噪声优化?：可通过输出滤波电容改善高频噪声性能。
• ?焊接影响?：回流焊可能导致输出电压微小偏移（典型值<0.01%）。

?6. 配套资源?

• 提供详细规格书、典型应用电路（如ADAS微控制器连接方案）及封装尺寸图。
• 支持工具包括TI在线设计工具和仿真模型。
