?REF70精密电压参考芯片技术文档总结

REF70 是一系列高精度串联基准电压源，具有业界最低的噪声 （0.23 ppm p-p）、极低的温度漂移系数 （2 ppm/°C） 和高精度 （±0.025%）。REF70 提供高 PSRR、低压差电压以及出色的负载和线路调节功能，有助于满足严格的瞬态要求。这种精度和功能的组合专为测试和测量等需要精确参考的应用而设计，这些应用需要精确的参考值与精密、高分辨率的数据转换器（如ADS8900B、ADS127L01和DAC11001A）配对，以在信号链中实现最佳性能。REF70 还设计用于噪声敏感的医疗应用，例如超声波和 X 射线，有助于从模拟前端实现低噪声测量。

REF70 系列提供 VSSOP 和 LCCC 封装选项。LCCC （FKH） 封装是一种密封陶瓷封装，可为需要长时间稳定基准而无需校准的应用提供低漂移、长期漂移。
*附件：ref70.pdf

REF70 的额定温度范围为 ?40°C 至 +125°C。 宽温度范围可在各种工业应用中运行。

特性

• 低噪声可实现精确测量：
  • 1/f 噪声（0.1 Hz 至 10 Hz）：0.23 ppm p-p
  • 10 Hz 至 1 kHz：0.35 ppm rms
• 低温漂移系数：
  • 最高 2 ppm/°C（-40°C 至 125°C）
• 高精度：最大 ±0.025%
• 耐湿密封陶瓷封装 （LCCC）
• 出色的长期稳定性（1k 小时）：35 ppm
• 低压差：400 mV
• 专为广泛的应用而设计：
  • 高达 18 V 的宽输入电压
  • 输出电流：±10 mA
  • 电压选项：1.25 V、2.5 V、3 V、3.3 V、4.096 V、5 V
• 超灵活的解决方案：
  • 1 μF 至 100 μF 输出低 ESR 电容器稳定
  • 高PSRR：1 kHz时为107 dB
  • 工作温度范围：?40°C至+125°C

参数

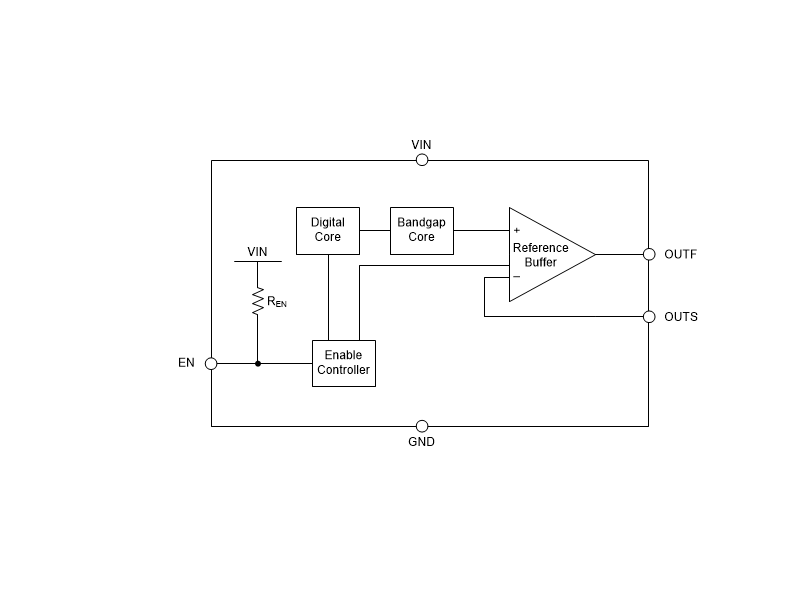

方框图

?1. 产品概述?
REF70是德州仪器（TI）推出的高精度系列电压参考芯片家族，具有超低噪声（0.23 ppmp-p）、极低温漂系数（2 ppm/°C）和高精度（±0.025%）。适用于半导体测试设备、精密数据采集系统、医疗设备（如超声和X射线系统）等对噪声敏感的应用场景。

?2. 关键特性?

• ?低噪声性能?：
  • 0.1 Hz至10 Hz频段噪声：0.23 ppmp-p
  • 10 Hz至1 kHz频段噪声：0.35 ppmrms
• ?低温漂?：最大2 ppm/°C（-40°C至125°C）
• ?高精度?：初始精度±0.025%
• ?封装选项?：LCCC（陶瓷密封封装）和VSSOP（MSOP封装），支持宽温操作（-40°C至125°C）
• ?长期稳定性?：1000小时典型漂移35 ppm（LCCC封装）

?3. 电气参数?

• ?输入电压范围?：VOUT + VDO（压差电压）至18 V
• ?输出电流能力?：±10 mA
• ?压差电压?：400 mV（10 mA负载时）
• ? 电源抑制比（PSRR） ?：107 dB @ 1 kHz

?4. 典型应用?

• ?数据采集系统?：与高分辨率ADC/DAC（如ADS8900B、DAC11001A）配对使用
• ?负电压生成?：通过运放（如OPA211）实现双极性参考电压
• ?工业仪器?：PLC模拟I/O模块、电力监控等

?5. 设计注意事项?

• ?布局建议?：
  • 输入/输出电容需低ESR（1 μF至100 μF，ESR范围1 mΩ至400 mΩ）
  • 敏感模拟走线避免与数字信号平行
• ?热管理?：需计算最大功耗（PD = (TJ - TA)/RθJA）以防止过热

?6. 封装与订购信息?
提供8引脚LCCC（FKH）和VSSOP（DGK）封装，支持RoHS标准，工作温度覆盖工业级范围（-40°C至125°C）。具体型号包括：

• REF7012（1.25 V）、REF7025（2.5 V）、REF7050（5 V）等电压选项。
