?REF54精密电压参考器件技术文档总结

REF54 是一系列高精度、低漂移、低电流消耗的串联基准电压源器件。REF54系列具有低温度漂移系数（0.8ppm/°C）、低噪声（0.11ppmp-p）和高精度（±0.02%），同时消耗380μA电流。REF54 具有低长期漂移（3ppm LCCC;25ppm SOIC）、出色的负载和线路调节，有助于满足高精度应用的严格性能要求。该器件系列设计为高分辨率数据转换器（如ADS8900B、ADS127L11、 ADS1285和DAC11001B）的配套器件。

REF54 系列支持 18V 的宽电源额定电压。REF54器件支持高达10mA的负载电流。
*附件：ref54.pdf

REF54 的额定温度范围为两个温度范围，C 级额定温度为 0°C 至 70°C，Q 级额定温度范围为 –40°C 至 +125°C。宽温度范围可在各种工业应用中运行。

特性

• 低温漂移系数：
  • 最大 0.8ppm/°C（C 级，0°C 至 70°C）
  • 最高 1.5ppm/°C（Q 级，–40°C 至 125°C）
• 低噪声（0.1Hz 至 10Hz）：
  • 0.11ppmp-p，CNR = 100μF
  • 0.45ppmp-p，CNR = 开路
• 高精度：最大±0.02%
• 低静态电流：最大380μA
• 低长期稳定性 （1khr）：25ppm，SOIC
• 低长期稳定性 （1khr）：3ppm，陶瓷
• 专为广泛的应用而设计：
  • 宽输入电压高达 18V
  • 输出电流：±10mA
  • 电压选项：2.5V、3V、4.096V、4.5V、5V
• 适合所有设计要求：
  • 使用 1μF 至 100μF 输出低 ESR 电容器稳定
  • 高PSRR：1kHz时为100dB
  • 工作温度范围：?40°C至+125°C
  • 不使用 TEMP 引脚时引脚到 REF50xx 系列

参数

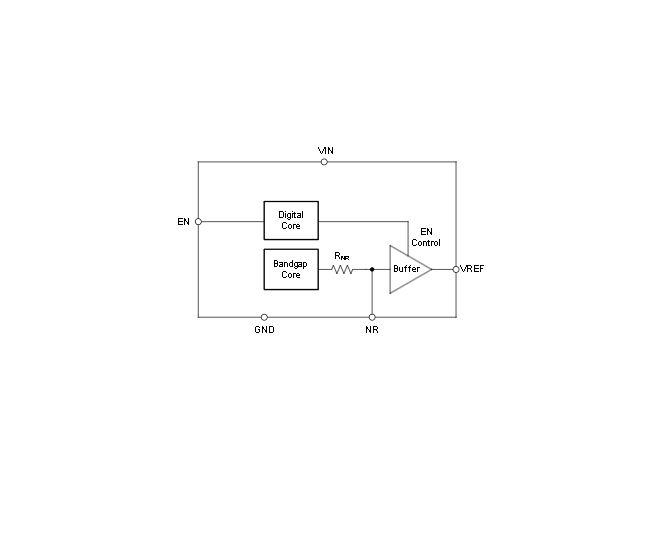

方框图

?1. 产品概述?
REF54是德州仪器（TI）推出的高精度、低温漂、低噪声系列电压参考器件，专为精密电子系统设计。核心特性包括：

• ?超低温度漂移?：0.8ppm/°C（C级，0°C至70°C），1.5ppm/°C（Q级，-40°C至125°C）
• ?低噪声性能?：0.11ppmp-p（0.1Hz-10Hz频段，CNR=100μF）
• ?高精度?：±0.02%初始电压误差
• ?低功耗?：静态电流380μA（最大值）
• ?宽输入电压范围?：最高18V，支持±10mA负载电流
• ?多种输出电压选项?：2.5V、3V、4.096V、4.5V、5V

?2. 关键特性详解?

• ?长期稳定性?：
  • SOIC封装：25ppm（1000小时）
  • 陶瓷封装（LCCC）：3ppm（1000小时）
• ?噪声优化?：
  • 通过NR引脚连接电容（1μF-100μF）可显著降低低频噪声（如0.11ppmp-p@CNR=100μF）
• ?热迟滞?：
  • SOIC封装：15ppm（首次循环后降至0.8ppm）
  • 陶瓷封装：5ppm（首次循环后0.5ppm）

?3. 应用领域?

• 半导体测试设备
• 高精度数据采集系统（如ADS8900B、ADS1285等ADC配套）
• 医疗影像设备（超声/X光系统）
• 工业仪器与PLC模块
• 电池管理系统

?4. 封装与型号?

• ?封装类型?：
  • SOIC（8引脚，4.9mm×6mm）
  • VSSOP（8引脚，3mm×4.9mm）
  • LCCC（8引脚，5mm×5mm，陶瓷封装）
• ?型号示例?：
  • REF54250CDR（2.5V输出，C级温度范围）
  • REF54500QDR（5V输出，Q级温度范围）

?5. 设计要点?

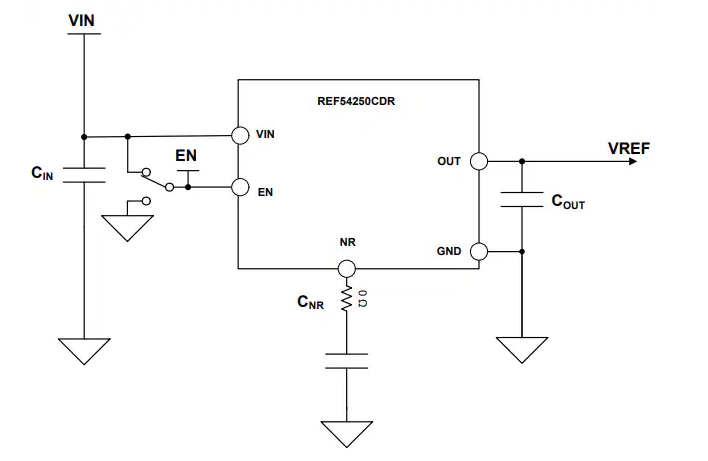

• ?布局建议?：
  • 输入/输出电容需靠近器件（CIN=0.1μF，COUT=1-100μF低ESR电容）
  • 避免MLCC电容的压电效应影响噪声性能，推荐使用薄膜电容
• ?电源管理?：
  • 启用（EN）引脚电压>1.6V激活输出，支持低功耗关断模式（1μA）
  • 压差电压（VDO）：250mV@5mA负载

?6. 性能图表支持?
文档包含20余幅典型特性曲线，涵盖：

• 温度漂移分布（图6-2）
• 长期稳定性趋势（图7-2至7-4）
• 噪声频谱分析（图7-10）
