?REF80 超精密温度控制埋入式齐纳电压参考芯片技术文档总结

REF80 是一款高度集成的超低漂移埋地齐纳精密基准电压源。REF80 将精密 7.6V 基准电压源与内部加热器相结合，可实现 0.05ppm/°C 的极低温度漂移。 集成加热器将模具的内部温度保持在恒定的设定点。这有助于无论环境温度如何变化，基准电压都能保持恒定。器件内部温度经过预编程，以消除设计复杂性。这允许快速的设计周期，易于启动，并且不依赖高成本的外部精密元件。
*附件：ref80.pdf

REF80 系列采用 20 引脚 LCCC 封装。LCCC 封装是一种密封陶瓷封装，可实现 0ppm（固定后）的超低长期稳定性规格，这对于需要长时间不校准的应用至关重要。该封装还具有出色的抗湿度变化能力。

特性

• 7.6V 超精密基准电压源，外部元件数量最少
• 超低温漂移：0.05ppm/°C
• 优异的长期稳定性：0.3ppm（1k 小时至 5k 小时）
• 带温度稳定指示器的集成加热器
• 1/f 噪声（0.1Hz 至 10Hz）：0.12ppmpk-pk
• 输入电压范围：10V 至 16.5V
• 加热器电源范围：10V 至 42V
• 密封陶瓷封装（20 引脚 LCCC）

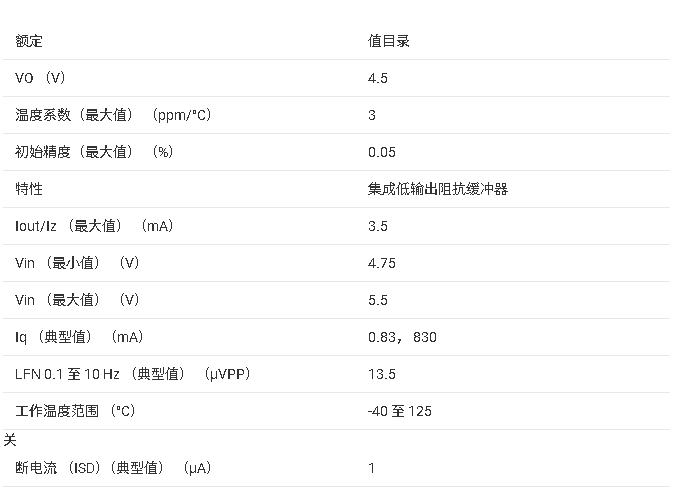

参数

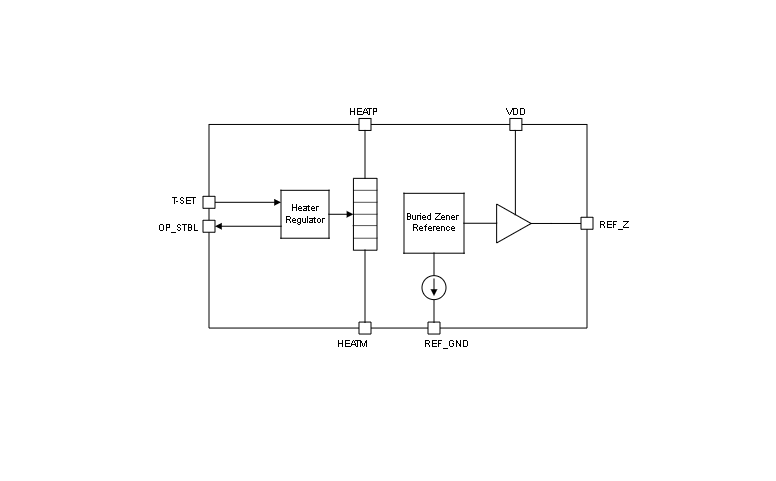

方框图

?1. 核心特性?

• ?超低温度漂移?：0.05ppm/°C（典型值），0.2ppm/°C（最大值），集成加热器维持芯片内部温度恒定（默认115°C）。
• ?长期稳定性?：1000小时漂移3ppm，1000-5000小时漂移仅0.3ppm。
• ?低噪声性能?：0.1Hz-10Hz频段噪声0.12ppmp-p，10Hz-100Hz频段噪声0.6μVrms。
• ?宽工作条件?：输入电压10V-16.5V，加热器供电10V-42V（HEATP-HEATM），工作温度-55°C至125°C。

?2. 关键功能模块?

• ?集成加热器?：通过HEATP/HEATM引脚独立供电，工厂预设温度点（可外接电阻调整），OP_STBL引脚指示温度稳定状态。
• ?埋入式齐纳参考源?：7.6V输出，15mA偏置电流，采用密封陶瓷封装（20引脚LCCC），抗湿气干扰。

?3. 典型应用场景?

• ?高精度仪器?：数字万用表、数据采集系统、电池测试设备。
• ?校准信号生成?：配合精密电阻分压或运放电路（如OPA189）提供10V基准。
• ?数据转换器参考?：为DAC11001B等芯片提供低漂移参考电压。

?4. 设计要点?

• ?布局建议?：
  • 使用低ESR电容（VDD/HEATP：0.1μF-10μF；REF_Z：10μF-100μF）。
  • 避免敏感信号与数字线路平行走线，减少热应变和塞贝克效应影响。
• ?加热器配置?：可通过T-SET引脚电阻降低设定温度（如130kΩ对应-10°C），节省功耗。

?5. 性能验证数据?

• ?温度漂移分布?：42颗样本在0°C-70°C范围内漂移集中分布于±0.15ppm/°C。
• ?长期稳定性曲线?：5000小时内输出漂移趋近于0ppm（老化后）。

?6. 封装与订购信息?

• ?封装型号?：20引脚LCCC（NAJ），尺寸8.89mm×8.89mm。
• ?订购型号示例?：REF80000B1NAJT（-55°C至125°C工业级）
