浪涌电流的概念、危害、测试方法及实测案例

作为一名电气工程师，保障工厂供电系统的可靠稳定运行是核心职责。优质供电是各种电气设备正常运行的前提，能确保电气设备不出现或者少出现故障，提高使用寿命。

电机是工厂应用最多的单一负载种类，是工厂的“动力心脏”，其高效运转直接影响生产效率。那作为电气工程师，跟电机密切有关的浪涌电流怎么能不了解呢？

本文将深入解析浪涌电流的概念、危害、测试方法及实测案例，帮助电气工程师有效识别、抑制并维护浪涌电流问题，为工厂设备保驾护航。

01浪涌电流的概念及如何产生？

1什么是浪涌电流？

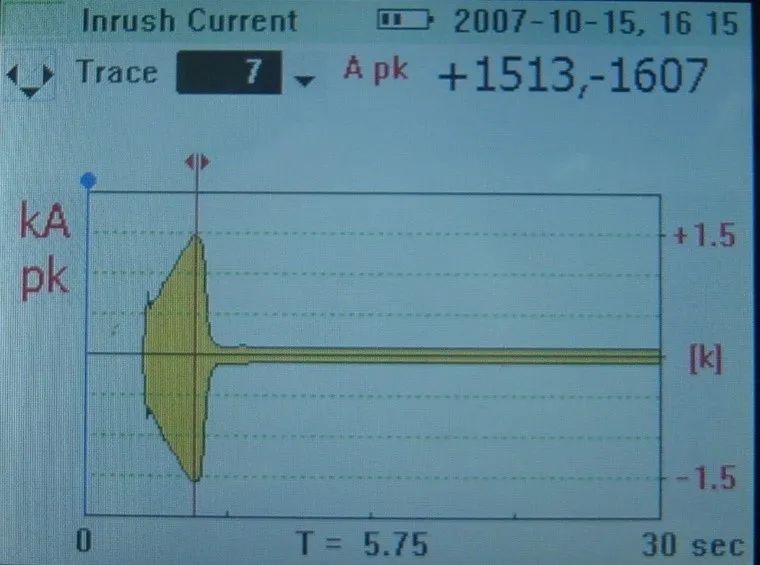

浪涌电流（Inrush Current），是指电气设备在接通电源瞬间，如电机启动，或负载突变、电路异常或故障情况下，短时间内产生的过电流。其本质是电源突变引发的电磁感应或电荷分布变化，通常持续时间仅几毫秒至几秒，峰值电流可达稳态电流的数十倍。

例如，电机启动时因转子惯性需克服静摩擦力，瞬间电流可能高达正常工作电流的5-10倍，是典型的浪涌电流现象。

2产生原因与特性

电源开关操作：大功率设备启动/停止时；

电网故障：雷击、短路等外部干扰或故障导致；

感性/容性负载：如变压器、电容充电瞬间的电荷冲击。

浪涌电流具有“突发性、高幅值、短时限”特性，其波形类似海浪的瞬时冲击，对电气系统形成剧烈应力及损坏。

02浪涌电流的危害及案例

“致命危害”从元件到系统的连锁破坏

浪涌电流对电气设备的破坏往往“立竿见影”，其影响可归纳为三个层面：

1元件级：直接损坏与寿命衰减

烧毁元件：高电流导致二极管、电容器、晶体管等过热击穿；

机械损伤：线圈、触点因电磁力瞬间变形或熔接；

寿命缩短：反复的浪涌冲击加速绝缘老化，降低设备耐用性。

案例：某半导体单晶硅材料生产车间的单晶炉，晶体在生长和拉制时对温度有严格要求，因此安装了智能高温在线测温仪，对生产期间的温度进行严格的监测和控制。但是随机出现的浪涌电流偶尔损坏电源模块。

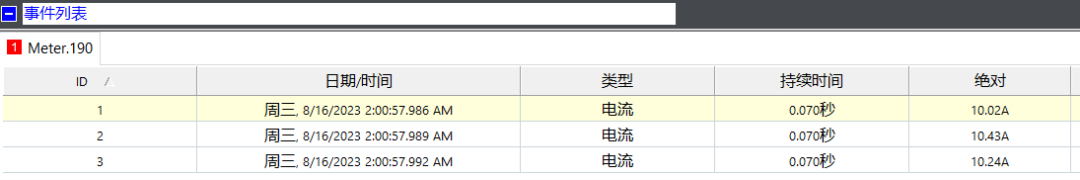

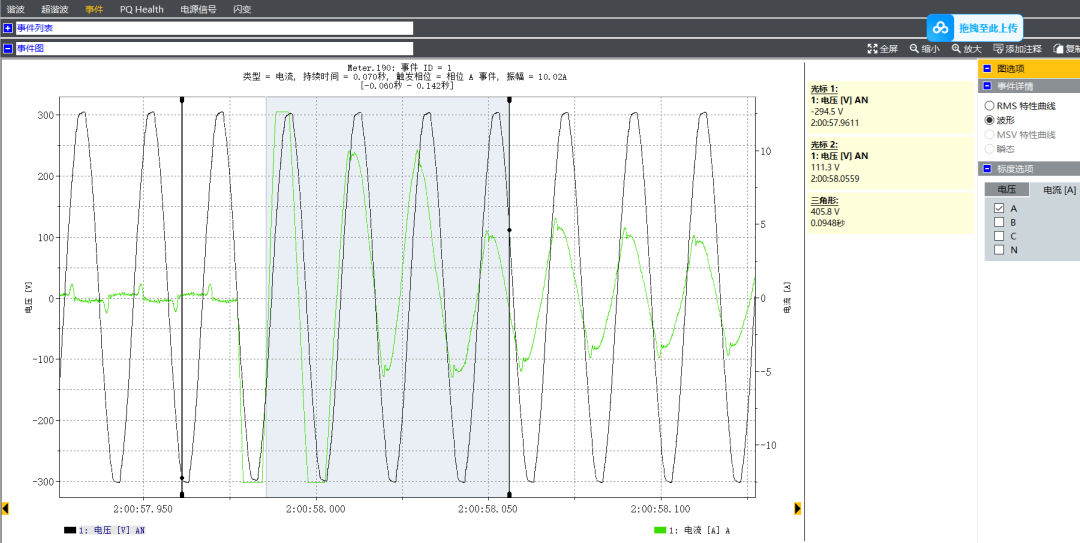

使用Fluke 1777捕捉到的浪涌电流，正常工作电流2A左右，故障发生时浪涌电流高达5倍，持续时间3个半周波。

2系统级：故障连锁反应

保护系统失效：熔断器、断路器频繁误动作，导致停机；为了保证关键、重要及昂贵的电气设备的安全，供电端一般都装有熔断器、断路器，设置了过流保护；

电网干扰：浪涌通过线路传播，影响其他设备正常工作；

数据丢失：对PLC、变频器等敏感电子设备造成数据错误或系统死机。

3安全级：潜在火灾与触电风险

大电流产生的电弧可能引发火灾，或通过接地系统传导威胁人员安全。

03如何测试浪涌电流？—精准诊断的“技术密钥”

1测试仪器功能及关键指标要求

具备浪涌电流捕捉记录功能

可以设置阈值、记录电流有效值变化趋势及可以查看浪涌电流发生期间的详细波形。

同时记录电压，便于排除浪涌电流和供电电源电压幅值的关系。

例如：该案例浪涌电流发生时，电源电压没问题。

带宽与采样率：

需覆盖浪涌电流的频率范围；由于浪涌电流的随机性，持续时间短等特点，监测捕捉浪涌电流的仪器需要较高的采样率。

量程与精度：

跟测量仪器匹配的电流钳量程需要覆盖被测设备的工作电流范围。

仪器的运算及响应速度：

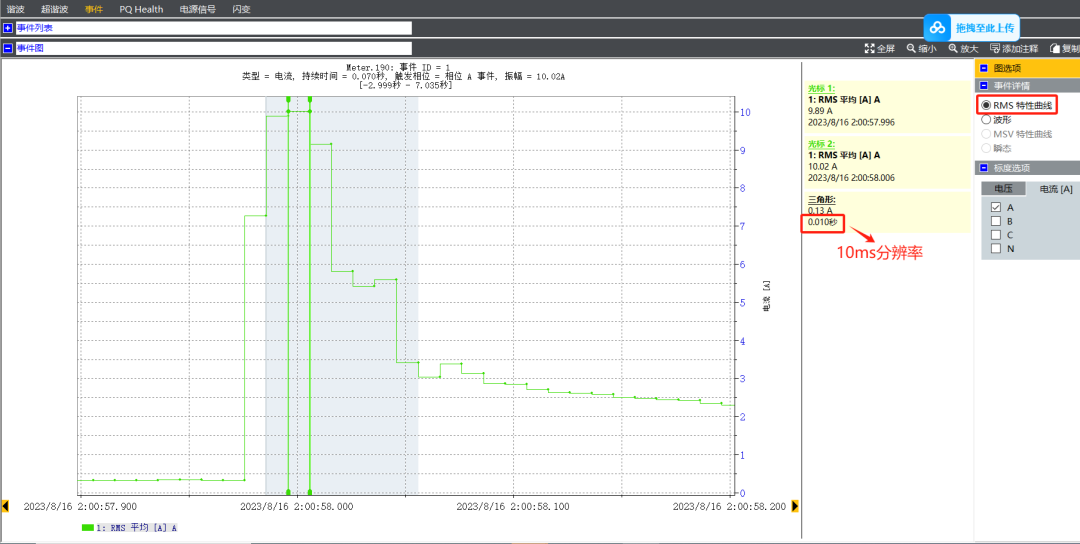

一般有效值变化趋势图的分辨率要求10ms（半周波），还能快速捕捉微秒级瞬态波形变化（80KS/s~1MS/s）。

2测试方法

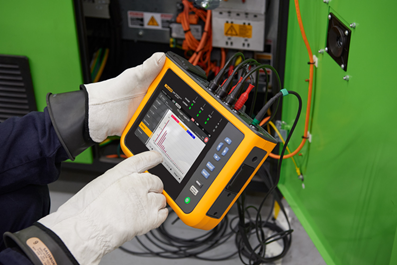

连接仪器及探头

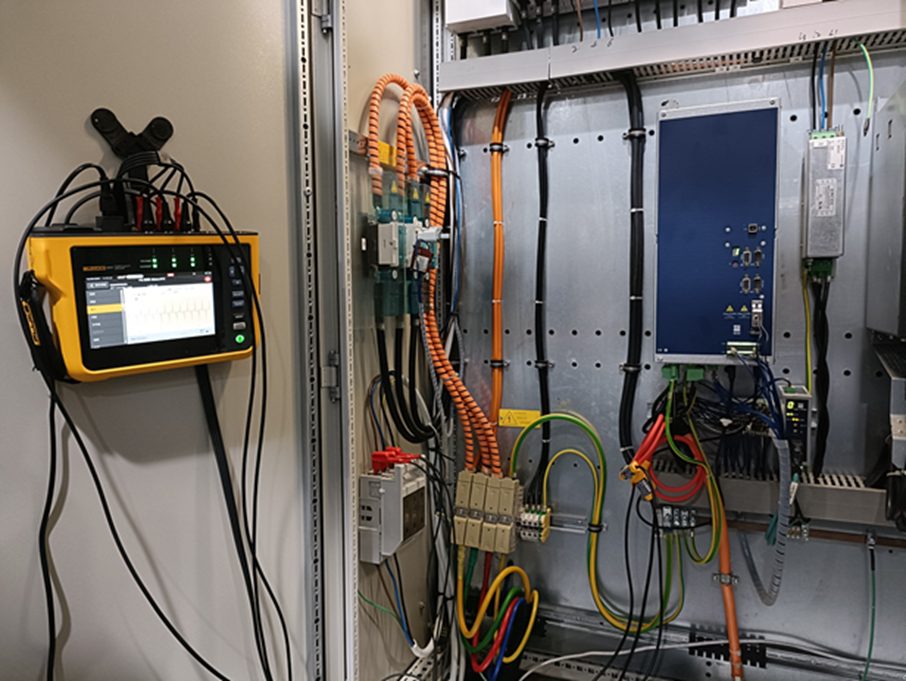

布置在需要监控的供电电源处

注意：合适的电流钳量程及精度

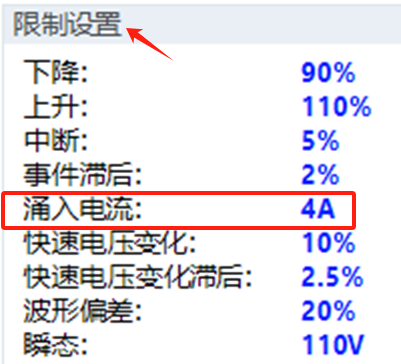

设置阈值，高于工作电流20%~100%（根据实际要求调节）

检查电压电流值，确认接线及设置

下载及分析

查看捕捉到的事件的电流趋势图及详细波形，重要关注的参数：电流峰值与持续时间，是否超过设备的耐受能力，例如是否超过断路器的动作值及整定的过流时间？

3测试注意事项

同步监测电压波形，分析电流-电压关联变化；

设置合适的触发阈值，避免遗漏或者过度捕获异常信号；

对于重复测试，需确保设备冷却至初始状态；

监测时间要覆盖设备完整的工作周期及环境。

04实测案例：从故障到优化的“实战复盘”

案例背景：某企业德国进口的精密加工机床出现故障，发现变频器内部的部件损坏，维修费用昂贵，而且长时停机，耽误生产和工期。

排查过程：

1浪涌电流测试

使用带浪涌电流捕捉功能的电能质量分析仪Fluke 1777，设置触发阈值为额定电流的150%，复现工作过程，长时监测。

2数据异常

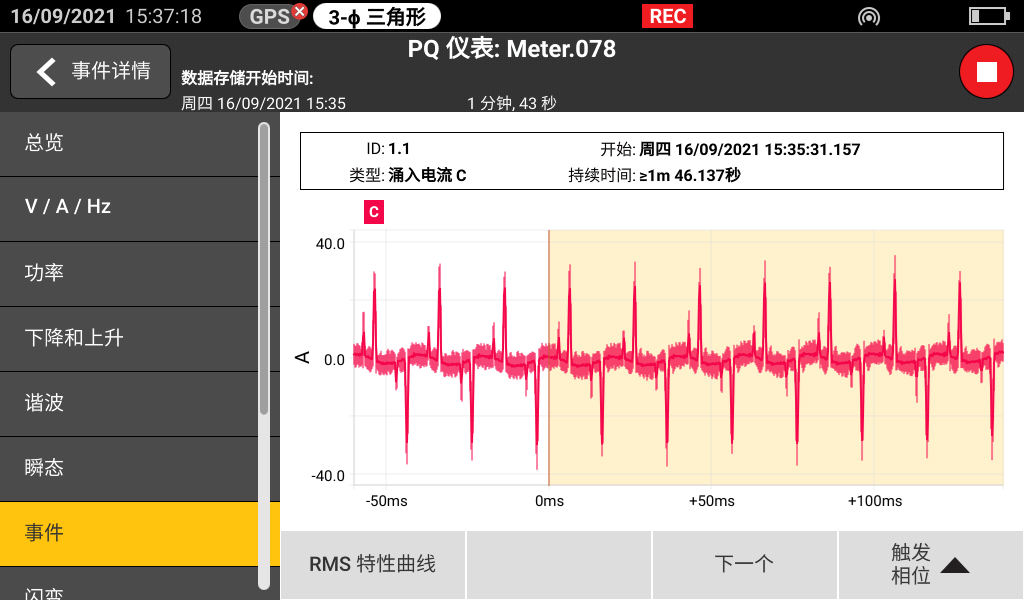

实测浪涌电流峰值接近40A，设备额定电流不到4A。

3故障定位

用户现场的设备部件太老旧，过大的浪涌电流超出了变频器电源输入端部件的耐受能力。

4解决方案

更新了老化的设备部件，没再出现停机的情况。

其他通用的解决方案

硬件优化：串联NTC热敏电阻（冷态高阻限制浪涌，热态低阻稳定运行）；

软件调整：配置变频器软启动功能，逐步提升电压斜率；

保护升级：增加氧化锌压敏电阻（MOV）吸收过电压。

经验总结

浪涌抑制需“软硬结合”，硬件防护+参数优化缺一不可；

定期测试关键设备启动电流，建立浪涌数据档案；

选型时关注设备耐受能力，预留安全余量。

05预测性的维护与排障：电气工程师的“浪涌管理清单”

1预防性设计

设备选型时评估浪涌耐受等级；

关键节点安装浪涌保护器（SPD）、电感缓冲电路。

2定期检测

每季度对重载电机进行浪涌电流测试；

检查保护元件（如MOV、熔断器）老化状态。

3故障响应

设备异常时优先排查浪涌电流记录；

利用仪器定位突变源头（如电网干扰或内部故障）。

4文档管理

建立设备浪涌电流基准数据库，对比历史数据预警风险。

05结语：未雨绸缪，有备无患！

浪涌电流虽无形，但其破坏力不容小觑。电气工程师需以“预防+监测+优化”的三维视角，构建工厂供电系统的浪涌防护体系。通过精准测试、科学抑制和持续维护，不仅能延长设备寿命、降低维修成本，更能为工厂生产线的稳定运行筑牢安全防线。

掌握浪涌电流，不仅是技术能力的体现，更是对生产效益与安全的责任担当。
