HUSB380B推出后,我们的后台直接被留言和私信攻陷,
“天呐撸,我竟然找不到380B在哪里,这么小的尺寸,竟然只有原来外推MOS的尺寸那么大!”
"太好了,我的Switch有救了!"
最离谱的是这位:"能给太空站供电吗?"(兄dei,我们做的是Type-C不是核聚变啊)
悄悄告诉大家,其实HUSB380B的玩法还有很多,其中一个就是支持级联功能。可通过2个HUSB380B级联实现双Type-C口固定分配功率,例如实现单插65W、双口同插45W+20W,或者单插45W、双口同插25W+20W等不同配置。也可通过FC引脚与慧能泰其他协议芯片如HUSB382D级联,实现三口固定分配功率,例如实现单插任意C口65W、双口同插45W+20W等各种不同组合的PDO功率。
双Buck+HUSB380B 2C固定分配功率方案
双Buck_65W 2C_降功率方案,采用慧能泰HUSB380B*2。两颗HUSB380B之间,可以通过FC引脚互联,用于识别设备插入检测。该方案支持3米线为设备充电,单独使用时每个C口都是65W;双口同插时,固定降功率,例如45W(C1)+20W(C2)或者30W(C1)+30W(C2),下图Demo展示了在双口同插模式下45W(C1)+20W(C2)的情况。关于USB PD协议部分,HUSB380B外围只有一颗贴片电容,集成了VBUS MOS和采样电阻以及环路RC,能实现零外围设计,PCB Layout更简单。
图1: 采用双Buck和HUSB380B实现的2C级联框图
图2: 采用双Buck和HUSB380B实现的2C级联Demo板
方案实测
采用双Buck和HUSB380B实现的2C级联固定分配功率方案,单插任意C口都能实现65W快充,双口同插C1口输出45W,C2口输出20W。

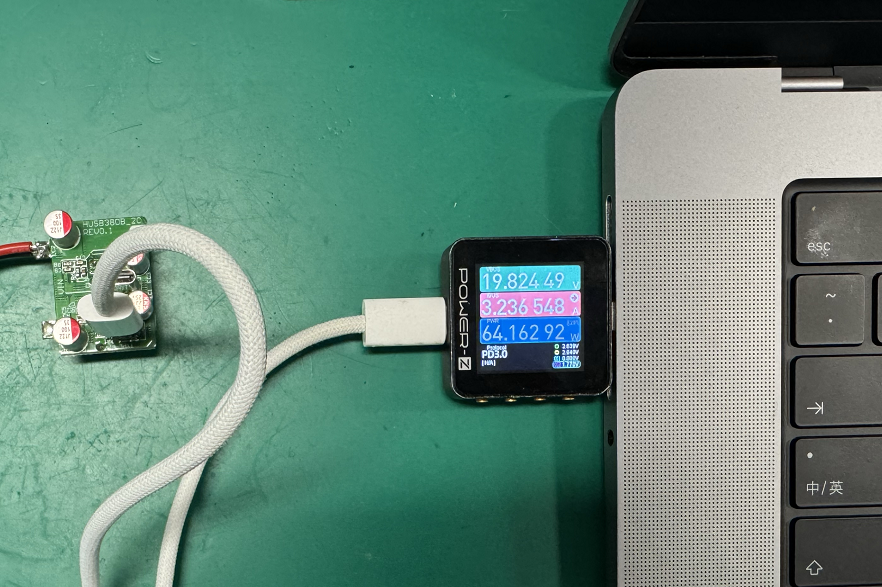

图3: 单插C1口输出65W

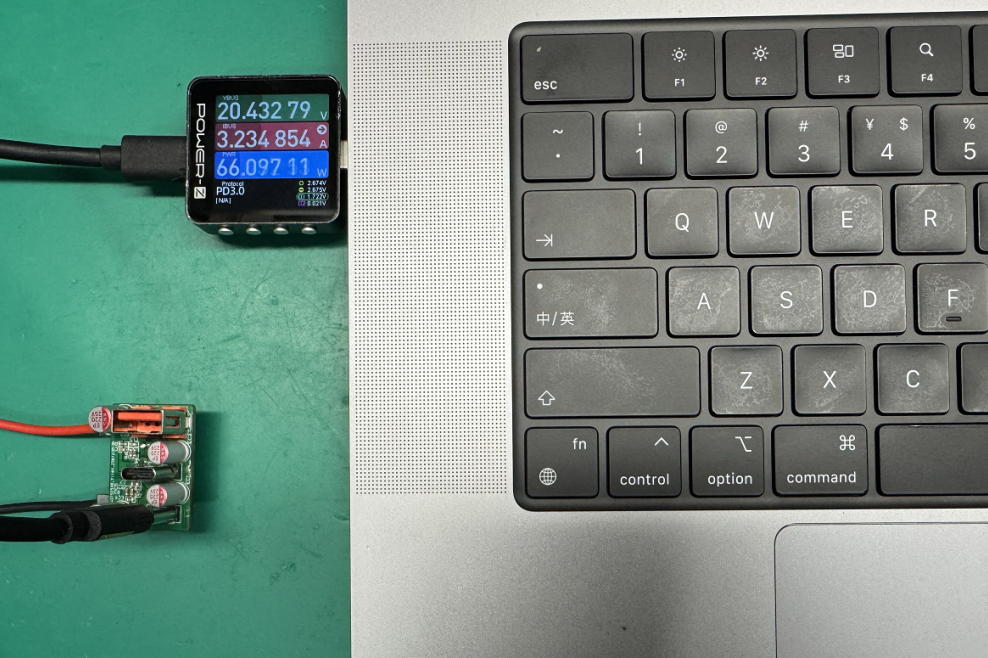

图4: 单插C2口输出65W

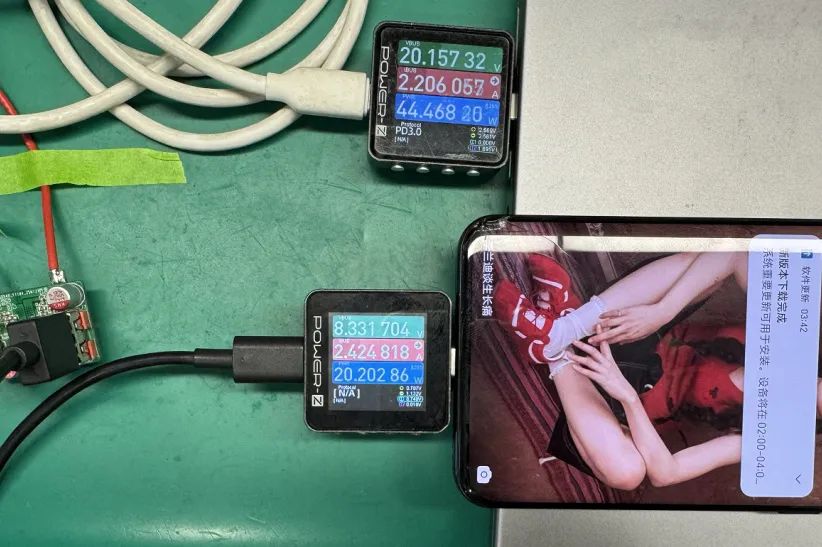

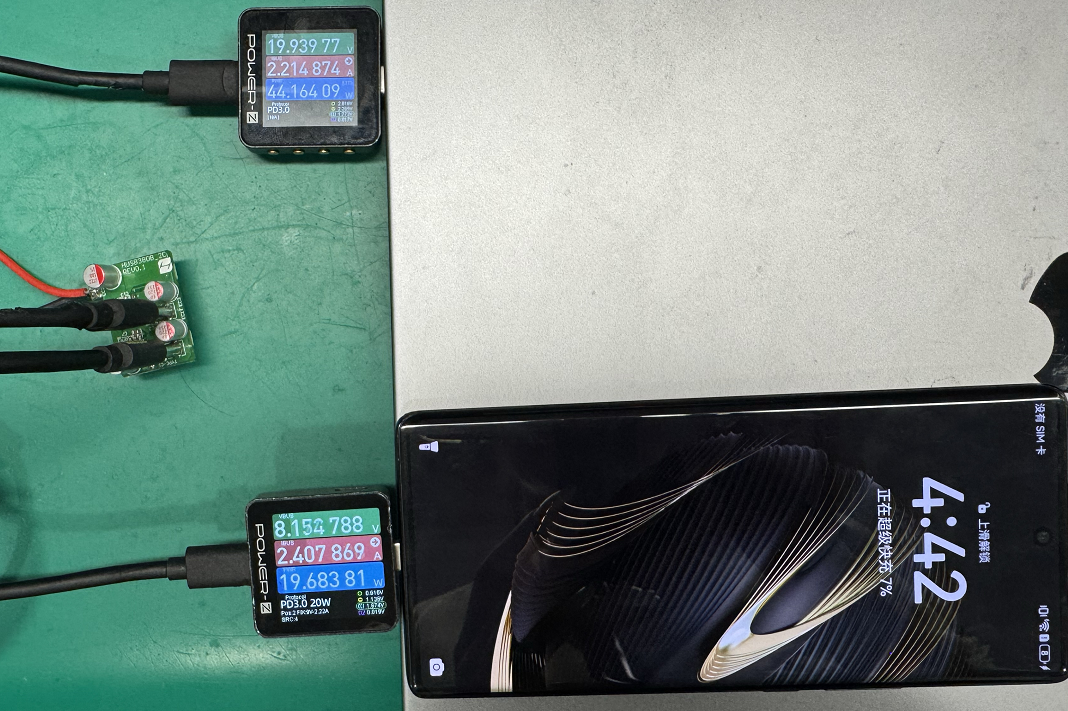

图5:双口同插C1口输出45W,C2口输出20W
双Buck+HUSB380B+HUSB382D 2C1A固定分配功率方案
双Buck_65W 2C1A_降功率方案,采用慧能泰HUSB380B+HUSB382D级联,单独使用时任意C口都可以输出65W,且单插使用每个口都可以进入快充。双口使用时,同插C1+C2或C1+A也都可以实现快充以及固定分配功率(例如:45W+20W);三口同插时固定分配功率45W(C1)+15W(C2+A)等。该方案两颗芯片FC引脚之间通过一根导线互联即可,设备插入自动检测。外围器件极少,调试极其简单。USB PD协议部分,同样能做到零外围,极大程度缩减PCB板的尺寸。

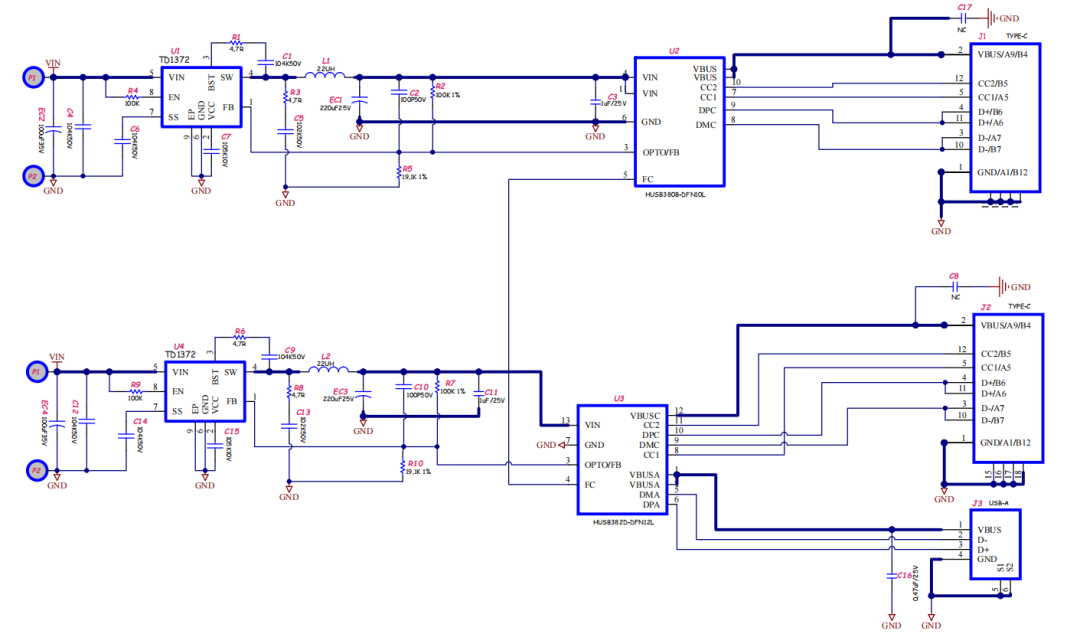

图6: 采用双Buck和HUSB380B+HUSB382D实现的2C1A级联框图

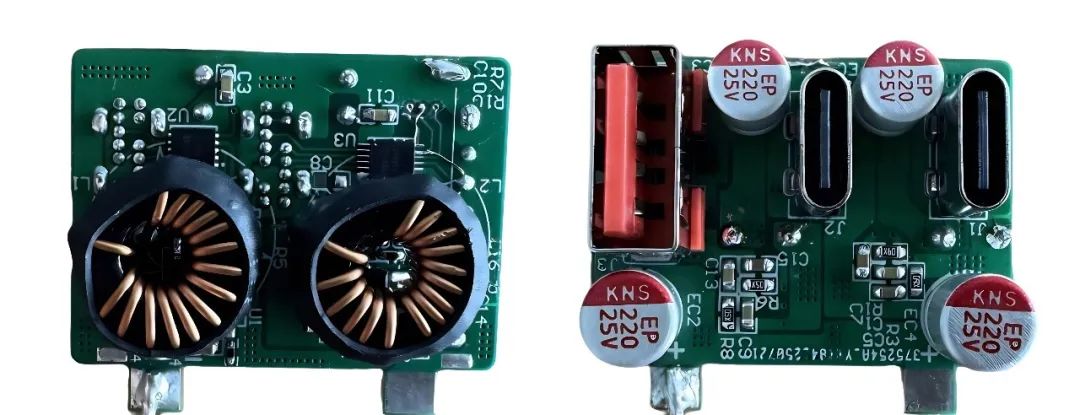

图7: 采用双Buck和HUSB380B+HUSB382D实现的2C1A级联Demo板
方案实测
采用双Buck和HUSB380B+HUSB382D实现的2C1A级联固定分配功率方案,单插任意C口都能实现65W快充;双口同插C1口输出45W,C2口输出20W;双口同插C1口输出45W,A口输出20W;三口同插时固定分配功率45W(C1)+15W(C2+A)

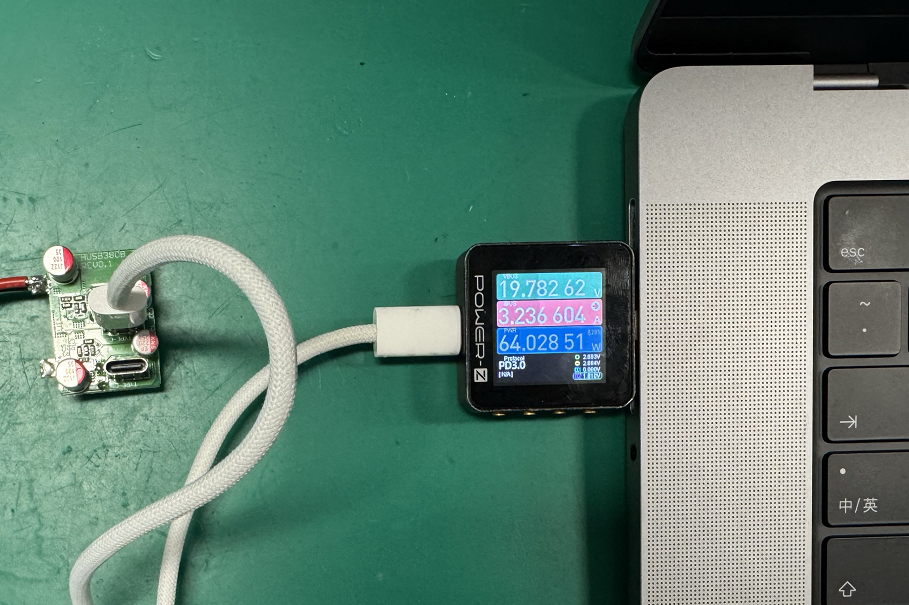

图8: 单插C1口输出65W

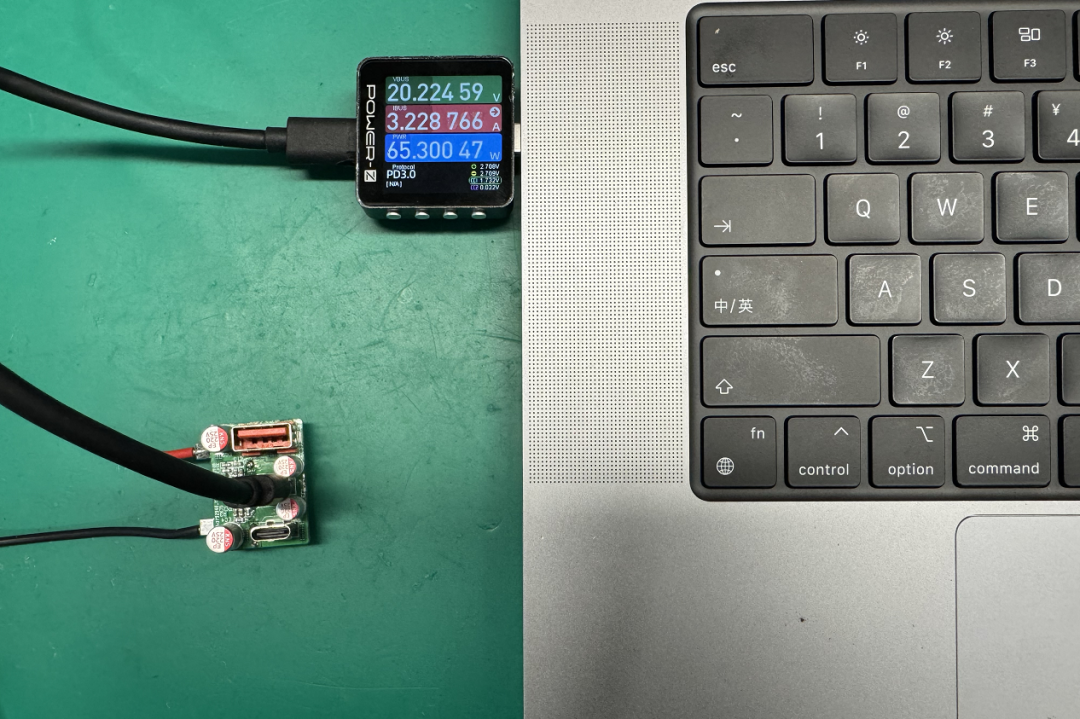

图9: 单插C2口输出65W

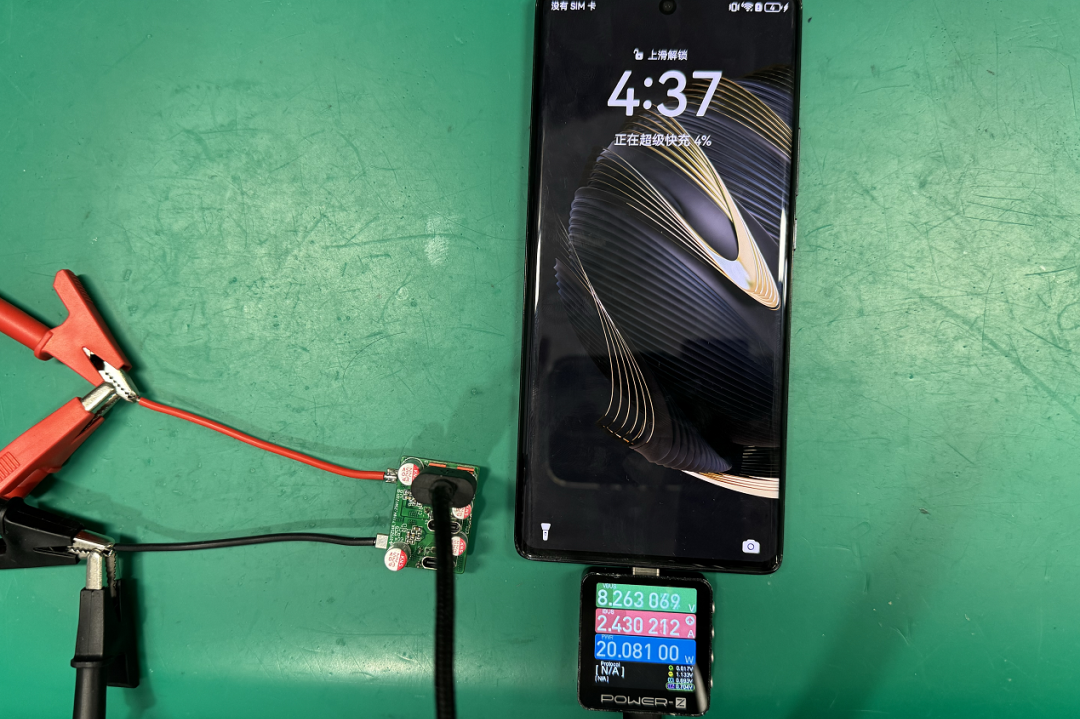

图10: 单插A输出20W

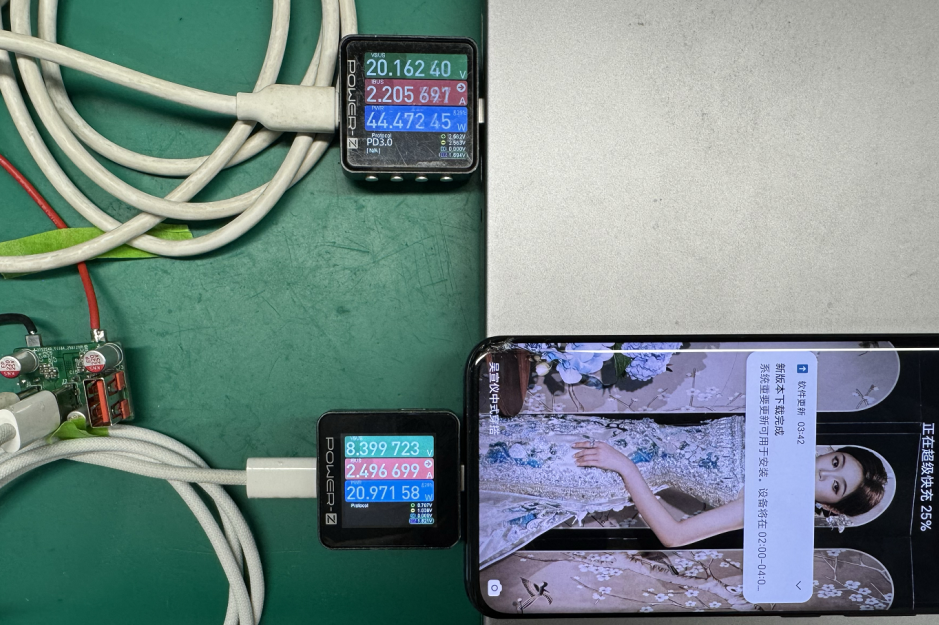

图11: 双口同插C1口输出45W,C2口输出20W
图12: 双口同插C1口输出45W,A口输出20W

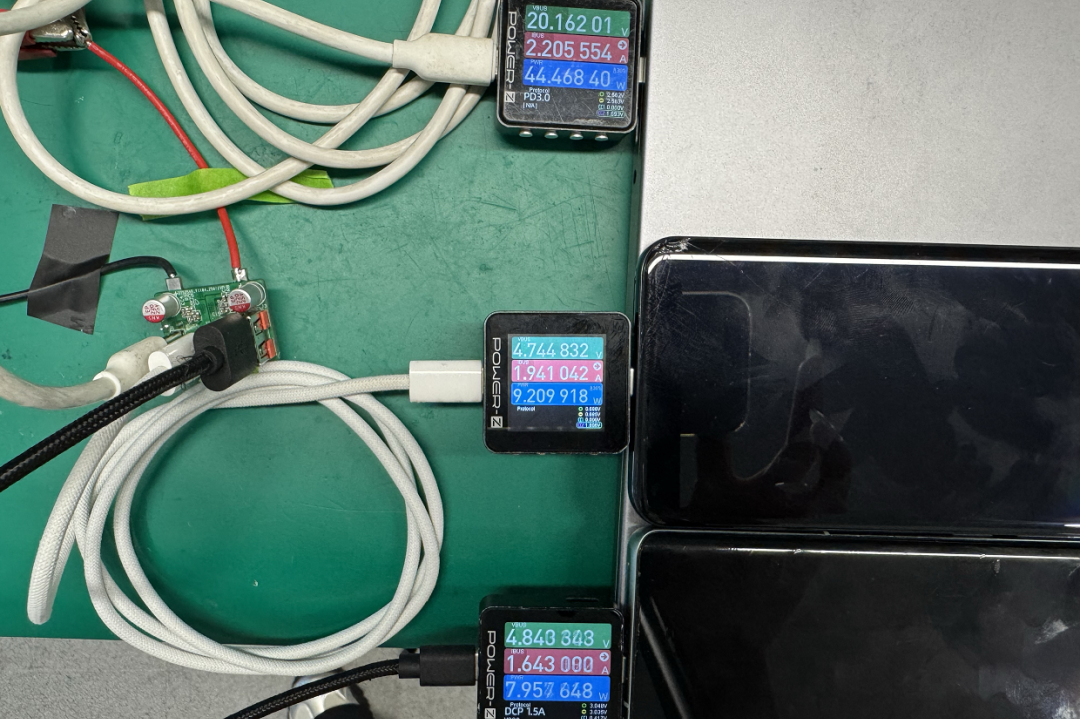

图13:三口同插C1口输出45W,C2和A口共享5V
关于慧能泰半导体
深圳慧能泰半导体科技有限公司是一家专注于智慧能源控制技术的公司,主要面向智能快充和数字能源领域,提供高性能数模混合芯片产品。公司总部设立在深圳前海,同时在上海、浙江杭州、美国加州设有研发中心。慧能泰的核心研发团队来自国内外顶尖半导体公司,拥有强大的研发创新能力。公司现已获多项授权专利,拥有独立自主知识产权,并于2020年被评为“高新技术企业”,2023年获评国家级专精特新“小巨人”企业。
目前,慧能泰已完成了围绕USB Type-C生态链的整体产品布局,开发并量产了多款产品:供电端的多系列PD Source协议芯片,受电端的高性能PD Sink(PD 诱骗芯片)、Type-C端口控制器(CC Logic),线缆端的USB eMarker(电子标签芯片)。成立以来,慧能泰连续推出多款业界领先的产品并广受市场欢迎。公司芯片出货量逾8亿颗,标杆性客户有联想、小米、三星、HP、贝尔金和努比亚等。同时,慧能泰也致力于提高能源利用效率、研究能源控制技术,借助自身的技术研发优势,面向ICT(通信服务器)、数据中心、光伏逆变器、储能等工业应用,研发数字电源控制芯片、高压驱动芯片、电源转换芯片和模块等产品。
慧能泰半导体肩负着“芯智慧 芯能源,共建绿色未来”的使命,立志成为业界领先的智慧能源控制技术供应商。
-
