?REF62xx系列高精度电压参考源技术文档总结

REF6000系列中的基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的基准电压源（REF）引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Δ-Σ模数转换器（ADC）在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗、高带宽缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC的REF引脚，以及精密数模转换器（DAC）。
*附件：ref6250.pdf

REF6000系列能够将输出电压保持在1LSB（18位）以内，并具有最小的压降，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF62xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为3 ppm/°C，初始精度为0.05%。

特性

• 优异的温度漂移性能
  • 0°C 至 +70°C 范围内为 3 ppm/°C（最大值）
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

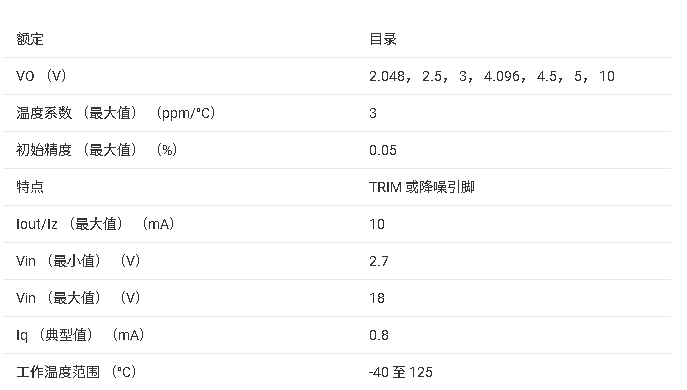

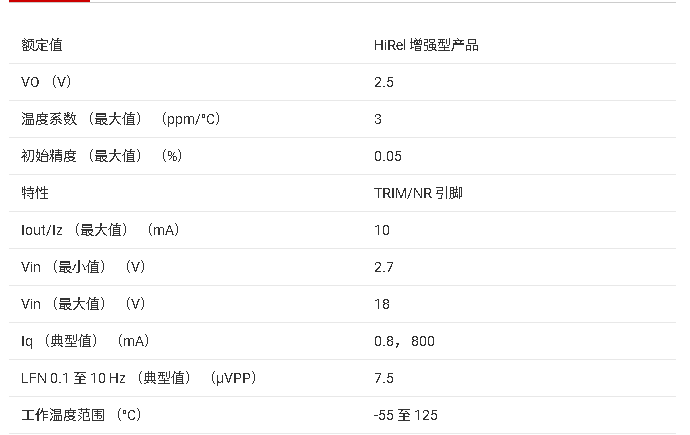

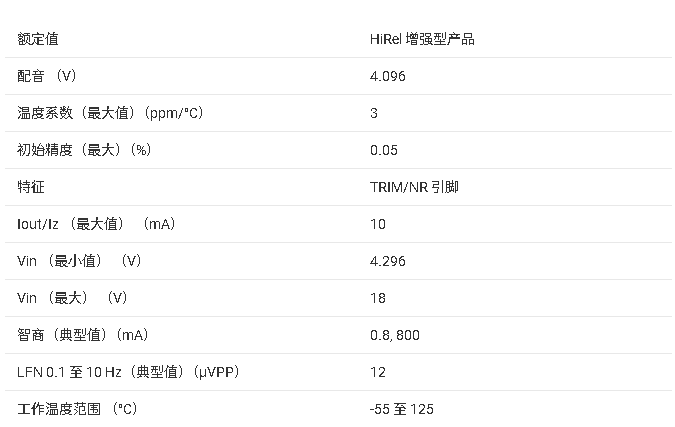

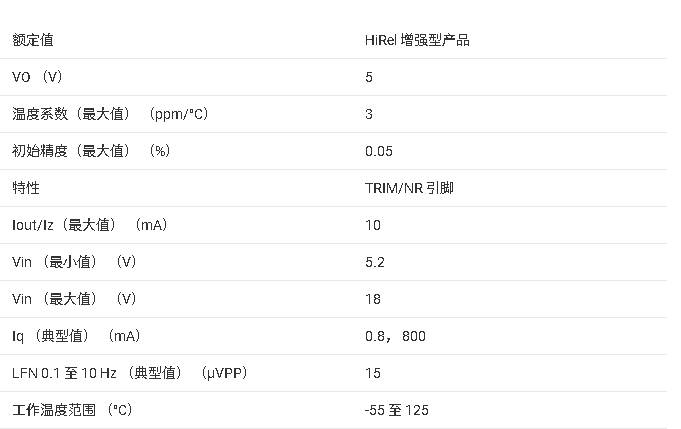

参数

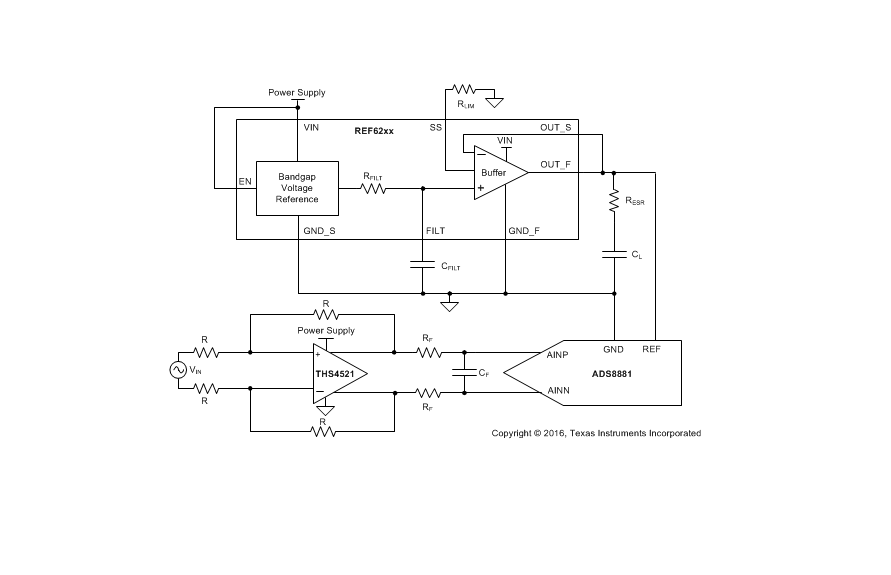

方框图

?1. 产品概述?
REF62xx是德州仪器（TI）推出的高精度电压参考源系列，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。核心特性包括：

• ?超低温度漂移?：最大3 ppm/°C（0°C至70°C）。
• ?极低噪声?：总噪声5 ?VRMS（搭配47 ?F电容），0.1 Hz至10 Hz频段噪声3 ?VPP/V。
• ?集成缓冲器?：输出阻抗<50 mΩ（0-200 kHz），支持18位精度首采样（如ADS8881）。
• ?低功耗?：静态电流820 ?A，关断电流1 ?A。
• ?高初始精度?：±0.05%。

?2. 关键应用领域?

• ATE测试设备与示波器
• 医疗设备与PLC模拟输入模块
• 精密数据采集系统（DAQ）

?3. 技术亮点?

• ?动态负载支持?：直接驱动ADC REF引脚，避免传统参考源因电容切换导致的电压跌落问题。
• ?首采样精度?：在突发模式（Burst-Mode）下，首采样即可达到18位精度（如ADS8881在1 MSPS时）。
• ?低失真与高SNR?：THD低至-125 dB，SNR达106 dB（ADS127L01）。

?4. 型号与参数?

?5. 设计注意事项?

• ?稳定性?：需搭配10-47 ?F输出电容，ESR范围5-100 mΩ。
• ?布局建议?：缩短REF引脚与ADC距离，使用独立接地平面降低噪声。
• ?热管理?：避免多次回流焊，防止输出漂移（典型漂移<0.03%）。

?6. 性能验证?

• ?参考电压跌落?：驱动ADS8881时，首采样跌落<1 LSB（19.07 ?V）。
• ?长期稳定性?：0-1000小时漂移80 ppm，1000-2000小时漂移20 ppm。

?7. 文档支持?
包含详细电气特性、典型应用电路（如18位1 MSPS采集系统）、封装信息及ESD防护指南。
