?REF33xx系列电压参考芯片技术文档总结

REF33xx 是一款低功耗、精密、低压差基准电压源系列，采用微型 SC70-3 和 SOT-23-3 封装，以及 1.5 mm × 1.5 mm UQFN-8 封装。REF33xx 体积小、功耗低（最大 5 μA）使 REF33xx 成为各种便携式和电池供电应用的理想选择。

在正常负载条件下，REF33xx 可以在比规定输出电压高 180 mV 的电源电压下运行，但 REF3312 除外，其最小电源电压为 1.7 V。所有型号的额定温度范围为 –40°C 至 +125°C。
*附件：ref3312.pdf

特性

• 微型封装：SC70-3、SOT-23-3、UQFN-8
• 低电源电流：3.9 μA （典型值）
• 极低压差：110 mV（典型值）
• 高输出电流：±5 mA
• 低温漂移：30 ppm/°C（最大值）
• 高初始精度：±0.15%（最大值）
• 0.1 Hz 至 10 Hz 噪声：35 μV 聚丙烯 （REF3312）
• 电压选项：1.2 V、1.8 V、2.5 V、3 V、3.3 V

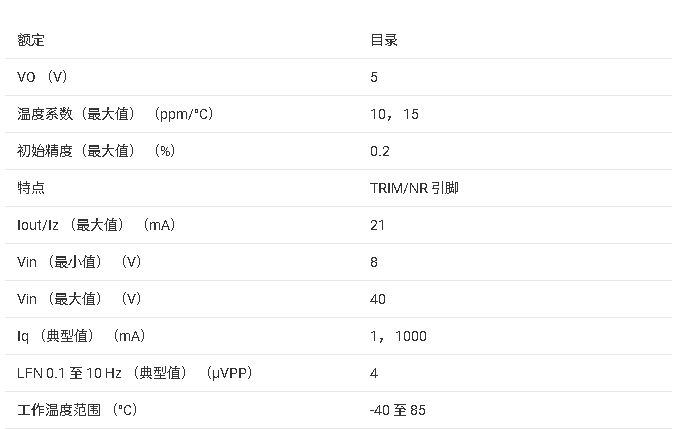

参数

?REF33xx系列电压参考芯片技术文档总结?

?1. 产品概述?
REF33xx是德州仪器（TI）推出的低功耗、高精度电压参考芯片家族，包含REF3312（1.25V）、REF3318（1.8V）、REF3320（2.048V）、REF3325（2.5V）、REF3330（3.0V）、REF3333（3.3V）等型号。其核心特点包括：

• ?超低功耗?：静态电流典型值3.9μA，最大5μA。
• ?高精度?：初始精度±0.15%（最大值），低温漂30 ppm/°C（最大值）。
• ?微型封装?：支持SC70-3、SOT-23-3和UQFN-8（1.5mm×1.5mm）封装。
• ?低压差?：典型值110mV（REF3312需1.7V最小输入电压）。

?2. 关键特性?

• ?电气性能?：
  • 输出电流能力：±5mA。
  • 0.1Hz-10Hz噪声：35μVPP（REF3312）。
  • 工作温度范围：-40°C至+125°C。
• ?热特性?：不同封装的热阻参数（如SC70封装θJA为279.7°C/W）。
• ?保护功能?：支持输出短路保护，ESD防护达HBM 4000V。

?3. 应用场景?

• 便携设备、智能手机/平板电脑。
• 数据采集系统、医疗设备。
• 传感器模块、硬盘驱动器。

?4. 设计要点?

• ?典型电路?：需在输入/输出端分别配置1μF-10μF和0.1μF-10μF电容以确保稳定性。
• ?布局建议?：缩短敏感模拟信号走线，避免与数字信号平行布线。
• ?热管理?：功率损耗需满足结温≤150°C（公式：TJ = TA + PD × θJA）。

?5. 文档结构?

• ?修订历史?：自2007年发布后多次更新，最新为2019年8月修订版（SBOS392H）。
• ?详细章节?：涵盖特性、引脚配置、电气规格、典型曲线、应用电路（如双极性信号链设计）、封装信息等。

?6. 订购信息?
提供多种封装选项（如DBZ、DCK、RSE）及卷带规格（如SC70封装卷带宽度2.4mm）。完整型号示例：REF3312AIDBZR（SOT-23封装）。
