?REF4132系列电压参考芯片技术文档总结

REF4132器件是一款低温漂移（12 ppm/°C）、低功耗、高精度CMOS基准电压源，初始精度±0.05%，工作电流低，功耗小于100μA。该器件还提供 15 μV 的极低输出噪声 P-P /V，这使得它能够在噪声关键型系统中使用高分辨率数据转换器保持高信号完整性。REF4132采用相同的 SOT-23-5 封装，为 LM4128 和 LM4132 提供增强的规格和引脚对引脚替代品。

器件的低输出电压滞后和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件的小尺寸和低工作电流 （100 μA） 有利于便携式和电池供电的应用。

REF4132额定用于?40°C至+125°C的宽温度范围。
*附件：ref4132.pdf

特性

• 电压选项：2.5V、3V、3.3V、4.096V、5V
• 初始精度：±0.05%（最大值）
• 低温系数：
  • A级：12 ppm/°C（最大值）
  • B 级：30 ppm/°C（最高）
• 工作温度范围：?40°C至+125°C
• 输出电流：±10 mA
• 低静态电流：100 μA（最大值）
• 输出1/f噪声（0.1 Hz至10 Hz）：15 μV 聚丙烯 /V
• 出色的长期稳定性 30 ppm/1000 小时
• 小尺寸 5 引脚 SOT-23 封装

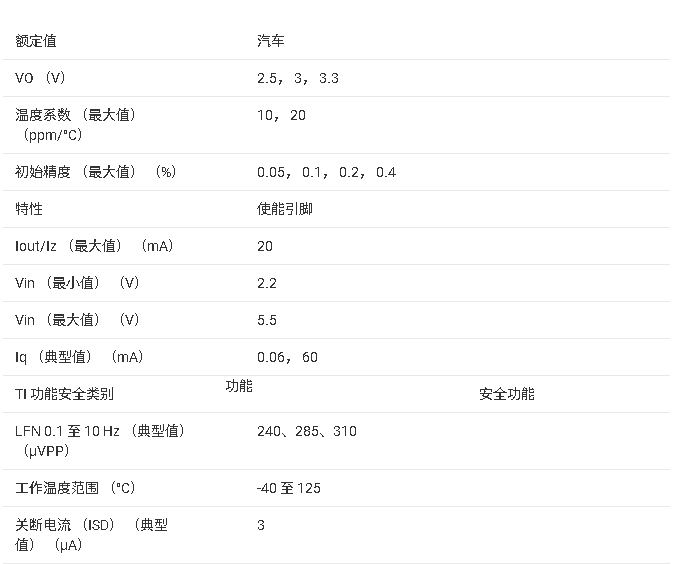

参数

方框图

?1. 产品概述?
REF4132是德州仪器(TI)推出的低漂移、低功耗、小封装精密CMOS电压参考芯片系列，提供2.5V/3V/3.3V/4.096V/5V多种输出电压选项，采用5引脚SOT-23封装。其核心特性包括：

• ?高精度?：初始精度±0.05%（最大值）
• ?低温漂?：A级12 ppm/°C，B级30 ppm/°C
• ?低噪声?：0.1-10Hz频段噪声15 ?VPP/V
• ?低功耗?：静态电流典型值80 ?A（最大100 ?A）
• ?长期稳定性?：30 ppm/1000小时

?2. 关键参数?

• ?工作范围?：-40°C至+125°C
• ?输出电流?：±10 mA
• ?输入电压?：VREF + VDO ≤ VIN ≤ 5.5V（VDO为压差电压）
• ?封装热阻?：185°C/W（结到环境）

?3. 应用领域?

• 数据采集系统(DAQ)
• PLC模拟I/O模块
• 电机驱动控制
• 电池测试设备
• 高分辨率ADC/DAC参考源（如配套ADS1287等）

?4. 功能特性?

• ?使能控制?：通过EN引脚（高电平1.6V激活，低电平0.5V关闭）实现2.5 ?A待机电流
• ?输出保护?：短路电流限制18 mA
• ?快速启动?：典型开启时间2.5 ms
• ?兼容性?：可替代LM4128/LM4132

?5. 设计注意事项?

• ?布局建议?：
  • 输入/输出端需配置0.1-10 ?F低ESR陶瓷电容
  • 敏感信号远离数字线路
  • 采用完整地平面降低EMI
• ?热管理?：高温环境下需计算最大允许功耗（PD=(TJ-TA)/RθJA）
• ?焊接影响?：回流焊可能导致输出电压漂移（典型<0.01%）

?6. 版本差异?
文档涵盖A/B两个等级器件，主要区别在于温度系数（A级12 ppm/°C，B级30 ppm/°C），并提供工业级（-40°C至+125°C）和车规级（REF4132-Q1）选项。

?7. 典型应用电路?

• 正负电压参考生成（搭配OPA735运放）
• 数据转换器参考源设计（如连接ADS1287时需配置1?F输入电容+10?F输出电容）

?8. 文档结构?
包含电气特性表、典型性能曲线、封装信息（SOT-23-5尺寸2.9×1.6mm）、订购型号说明（如REF4132A25DBVR表示A级2.5V输出）及可靠性测试数据（如1000小时长期稳定性曲线）。
