?REF1004系列微功耗电压参考芯片技术文档总结
?1. 产品概述?
REF1004是Burr-Brown（现属TI）推出的1.2V/2.5V两终端带隙基准二极管，专为低工作电流下的高精度和优异温度特性设计。
- ?型号分类?：
- REF1004-1.2（1.2V输出）和REF1004-2.5（2.5V输出）
- 后缀C（0°C至70°C）和I（-40°C至85°C）区分温度范围
?2. 核心特性?
- ?精度?：
- 1.2V型号初始误差±4mV，2.5V型号±20mV
- ?超低功耗?：
- 1.2V最小工作电流10?A，2.5V为20?A
- ?稳定性?：
- 长期温度稳定性20ppm/kHr，动态阻抗低至0.2Ω

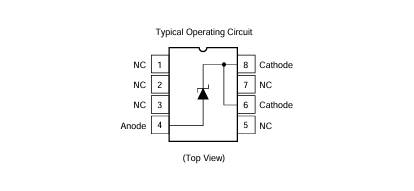

- ?封装?：8引脚SOIC，支持卷带包装（-TR后缀）
?3. 典型应用?
?4. 关键参数?
| ?参数? | ?REF1004-1.2? | ?REF1004-2.5? |
|---|---|---|
| 参考电压范围 | 1.225V–1.239V | 2.480V–2.511V |
| 温度系数 | 20ppm/°C（典型） | 20ppm/°C（典型） |
| 反向动态阻抗 | 0.2Ω（典型） | 0.2Ω（典型） |
| 噪声（10Hz–10kHz） | 60?V RMS | 120?V RMS |
?5. 电路设计示例?
?6. 订购与封装信息?
- ?型号标记?：如BBREF0412（1.2V）、BBREF0425（2.5V）
- ?包装选项?：75片管装或2500片卷带（-TR后缀）
- ?环保认证?：符合RoHS标准，MSL3级防潮等级
?7. 性能曲线?
文档包含详细的温度漂移、动态阻抗、噪声谱密度等曲线，验证器件在宽温范围内的稳定性。
