?REF5025-HT精密电压参考芯片技术文档总结

REF5025-HT 是一款低噪声、极低漂移、非常高精度的基准电压源。 该参考能够下沉和采索，并且在线路和 负载变化。

通过专有设计实现出色的温度漂移和高精度 技术。这些特性加上极低的噪音，使 REF5025-HT 适合在以下环境中使用 高精度数据采集系统。

该器件以 HKJ 和 HKQ 封装以及已知良好芯片 （KGD） 形式提供，以及 额定温度范围为 –55°C 至 +210°C。
*附件：ref5025-ht.pdf

特性

• 低温漂移：40 ppm/°C
• 低噪声：3 μV 聚丙烯 /V
• 高输出电流：±7 mA
• 低温漂移：5 ppm/°C（最大值）
• 提供军用（–55°C 至 +210°C）温度范围^(1)^
• 延长产品生命周期
• 扩展产品变更通知
• 产品可追溯性
• 应用
  • 16 位数据采集系统
  • ATE设备
  • 工业过程控制
  • 医疗器械
  • 光学控制系统
  • 精密仪器仪表
  • 受控基线
  • 一个组装和测试站点
  • 一个制造现场

参数

方框图

?1. 产品概述?
REF5025-HT是德州仪器（TI）推出的高精度、低噪声、超低温漂电压基准源，专为极端环境设计，具有以下核心特性：

• ?超低温度漂移?：典型值40 ppm/°C（-55°C至+210°C全温区），最大5 ppm/°C（特定条件）。
• ?低噪声性能?：0.1 Hz至10 Hz频段噪声仅3 μVPP/V。
• ?宽工作范围?：支持-55°C至+210°C军用级温度范围，输入电压3.25 V至18 V。
• ?高输出能力?：可提供±7 mA负载电流，适用于精密数据采集系统、医疗设备等场景。

?2. 关键参数?

• ?输出精度?：2.5 V基准电压，初始精度±0.9%（全温区±0.14%）。
• ? 电源抑制比（PSRR） ?：>100 dB（低频段）。
• ?封装选项?：8引脚CFP（HKJ/HKQ）及裸片（KGD）封装，尺寸最小至2.04 mm × 1.676 mm。

?3. 功能特性?

• ?温度监测?：TEMP引脚提供线性温度电压输出（2.64 mV/°C），需缓冲电路以降低阻抗影响。
• ?噪声优化?：TRIM/NR引脚支持外接电容（推荐1 μF）降低带隙噪声，噪声可减少50%。
• ?输出调整?：通过TRIM/NR引脚可微调输出电压±15 mV。

?4. 典型应用?

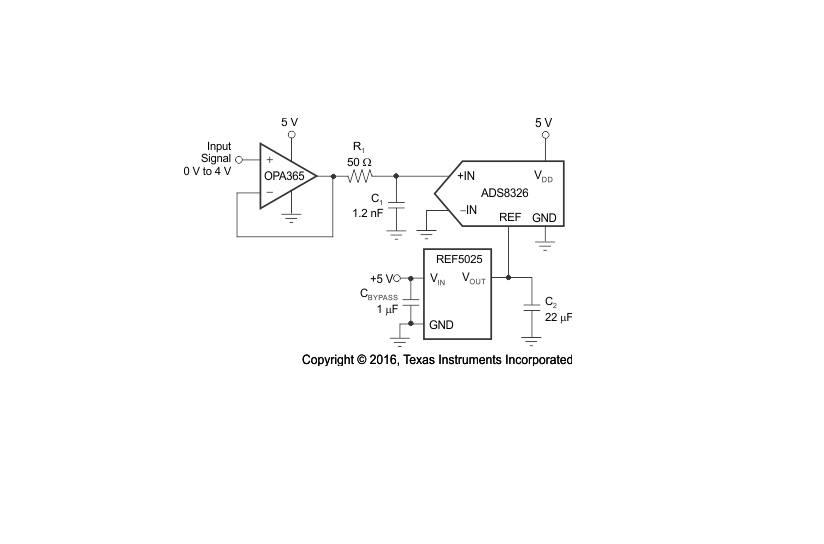

• ?数据采集系统?：为16位ADC（如ADS8326）提供稳定参考，搭配OPA365运放优化信号链。
• ?负压生成?：结合OPA735运放实现±2.5 V双极性参考。
• ?布局建议?：输入/输出需分别配置1-10 μF和1-50 μF电容，ESR控制在1-1.5 Ω以兼顾稳定性与噪声。

?5. 可靠性设计?

• ?散热设计?：结温限值210°C，需计算功耗（PD = (VIN - VOUT) × ILOAD）并确保RθJA散热达标。
• ?寿命预测?：基于电迁移模型，105°C结温下设计寿命10年。

?6. 文档支持?
包含完整电气特性曲线（如温度漂移分布、PSRR频率响应）、封装尺寸图及订购型号（如REF5025SHKJ、REF5025SKGD1等）。

?附件说明?
当前文档为REF5025-HT数据手册（SBOS502F版本），涵盖特性、应用电路、测试数据及机械封装信息，适用于高可靠性工业与军工领域。
