REF35-Q1电压参考器件数据手册

REF35-Q1 是纳米功率、低漂移、高精度串联基准器件系列。REF35-Q1 系列具有 ±0.05% 的初始精度和 650 nA 的典型功耗。该器件的温度系数（15 ppm/?C）和长期稳定性（1000小时时为30 ppm）有助于提高系统稳定性和可靠性。低功耗与高精度规格相结合，专为各种低电流应用而设计。

REF35-Q1 提供高达 10 mA 的电流，噪声为 3.3 ppm p-p，负载调节为 20 ppm/mA。凭借此功能集，REF35-Q1 为精密传感器和 12–16b 数据转换器创建了强大的低噪声、高精度电源。
*附件：ref35-q1.pdf

该系列完全符合 -40°C 至 125°C 工作温度的额定设计，可在 -55°C 至 125°C 范围内工作。

REF35-Q1 提供从 1.20 V 到 5.0 V 的宽输出电压型号。该器件采用节省空间的 SOT23-6 引脚封装。请联系 TI 销售代表了解可用的电压选项。

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：?40°C 至 125°C 环境工作温度范围
• 超低静态电流：
  • 650 nA（典型值）
• 初始精度：±0.05 %（最大值）
• 温度系数：
  • -40°C 至 125°C 时最高 15 ppm/°C
• 输出 1/f 噪声（0.1 Hz 至 10 Hz）：3.3 ppm P-P
• NR 引脚可降低噪声
• EN 引脚可降低关断电流消耗
• 长期稳定性：1k 小时时 30 ppm
• 额定温度范围：?40°C至+125°C
• 工作温度范围：?55°C至+125°C
• 输出电流：+10 mA、?5 mA
• 输入电压：V REF + V DO 至 6 V
• 输出电压选项：
  • 1.2 V、1.25 V、1.8 V、2.048 V、2.5 V、3.0 V、3.3 V、4.096 V、5.0 V
• 小尺寸6引脚SOT?23封装

参数

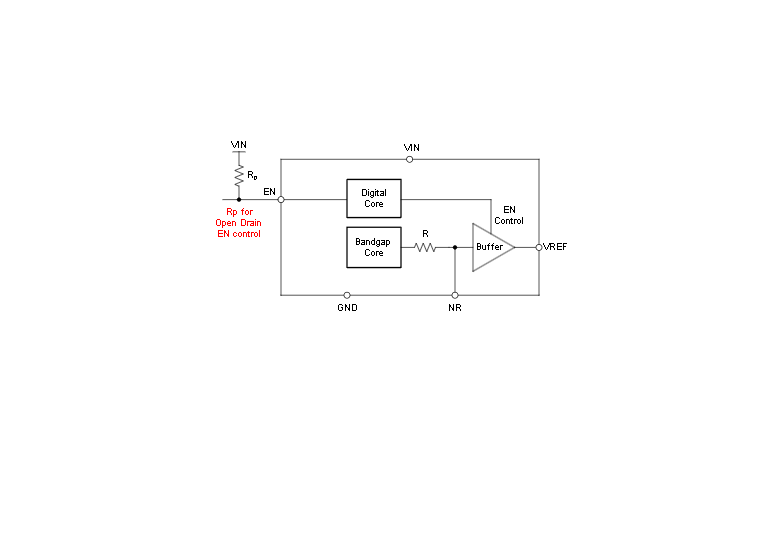

方框图

?1. 产品概述?
REF35-Q1是德州仪器(TI)推出的超低功耗、高精度电压参考系列，具有以下核心特性：

• AEC-Q100汽车级认证（-40°C至125°C工作温度）
• 典型静态电流仅650nA
• ±0.05%初始精度
• 15ppm/°C温度系数（最大值）
• 3.3ppm峰峰值低频噪声
• 支持1.2V至5.0V多种输出电压选项
• 6引脚SOT-23封装

?2. 关键参数?

• ?电气特性?：
  • 输入电压范围：VREF + VDO至6V
  • 输出电流能力：+10mA/-5mA
  • 典型压降：120mV@5mA
  • 长期稳定性：1000小时30ppm
• ?噪声性能?：
  • 0.1Hz-10Hz噪声：3.3ppmP-P（典型值）
  • 可通过NR引脚外接电容降噪
• ?工作范围?：
  • 规定温度范围：-40°C至+125°C
  • 功能温度范围：-55°C至+125°C

?3. 应用场景?

• 汽车前视摄像头
• 驾驶员监控系统
• 电池控制单元
• 电动助力转向
• 精密传感器供电
• 12-16位ADC/DAC参考源

?4. 功能描述?

• ?EN引脚?：支持逻辑控制启停（启用时0.7×VIN，关闭时0.3×VIN）
• ?NR引脚?：外接电容可降低输出噪声（推荐1μF）
• ?保护特性?：
  • 2000V HBM ESD防护
  • 输出短路保护（33mA源电流/21mA灌电流）

?5. 设计建议?

• ?布局要求?：
  • 输入/输出端需接0.1-10μF陶瓷电容
  • 电容ESR需<400mΩ
  • 建议使用低噪声X5R/X7R材质电容
• ?热管理?：
  • 结-环境热阻：164.4°C/W（SOT-23封装）
  • 高温环境下需计算最大允许功耗

?6. 典型应用电路?

• 正/负电压参考生成（配合运放）
• 数据转换器精密参考源
• 传感器桥式供电
• 放大器偏置电路

?7. 版本信息?

• 文档版本：SNAS845（2023年8月发布）
• 兼容型号：REF31xx系列（需180°旋转安装）

该器件通过超低功耗与高精度特性，特别适合汽车电子和便携式设备中的精密测量应用。
