如何在嵌入式RF测试中实施多域信号分析

（配图说明：Tektronix 示波器屏幕截图，显示在时域与频域中多条波形轨迹和信号测量结果）

射频（RF）测试

射频（RF）测试是嵌入式系统开发与验证中的关键环节，尤其是在电信、航空航天、汽车以及物联网等行业。随着嵌入式系统的日益复杂，传统RF测试方法往往难以捕捉多个域（时间、频率、数字域）信号之间的复杂相互作用。多域信号分析作为一种强大的方法应运而生，为工程师提供了RF性能的全景视图。

本文将探讨多域信号分析的原理、优势及其在嵌入式RF测试中的实际应用，并为希望优化测试流程的工程师与开发人员提供实践洞察。

什么是多域信号分析？

多域信号分析是指同时分析嵌入式系统中跨多个不同域的电子信号，从而全面理解系统行为。主要域包括：

? 时域（Time Domain）：分析信号幅度与相位随时间的变化，揭示瞬态行为、抖动以及定时问题。

? 频域（Frequency Domain）：分析信号在频率上的幅度/功率分布，识别频谱成分、谐波及杂散发射。

? 数字域（Digital Domain）：分析在时间与幅度上都离散的信号，通常与逻辑电路及特定通信协议相关。

通过将这些视角结合，多域分析可比单一域分析提供更完整的RF性能描述，帮助工程师诊断在单域分析中可能被忽略的问题。

为何多域分析对嵌入式RF测试至关重要

嵌入式RF系统（如5G设备、雷达系统或IoT模块）通常运行在复杂信号交互的环境中，并集成了多个 RF 组件（收发机、放大器、天线），且受制于物理空间与功耗预算。多域分析的重要性体现在以下几个方面：

■1. 全面的信号表征

嵌入式RF系统的表现往往跨多个域。例如，频域中的杂散发射可能源于时域的定时问题。多域分析可将这些现象关联起来，从而更快速地定位根本原因。

■2. 符合标准规范

现代RF系统必须满足严格的标准（如5G的3GPP、Wi-Fi的IEEE 802.11）。多域分析确保信号在时间、频率和调制等各域均符合规范，降低不合规风险。

■3.调试复杂问题

相位噪声、互调失真或调制误差等问题，往往在不同域表现各异。多域工具能让工程师追溯问题根源，加快调试流程。

■4.提高测试效率

多域分析提供了统一的信号行为视图，减少了多套测试系统的需求，节省开发与验证阶段的时间和资源。

多域信号分析的关键工具与技术

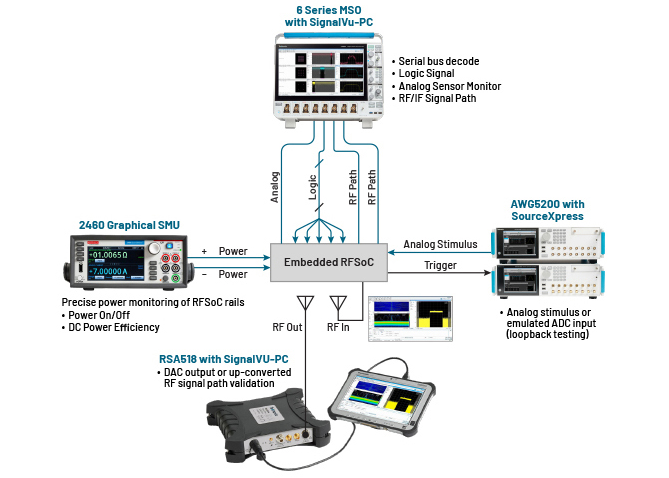

在嵌入式RF测试中实施多域信号分析，通常依赖以下先进工具与方法：

? 矢量信号分析仪（VSA）

多功能仪器，可在时间、频率和调制域捕获与分析RF信号，能解调QAM、OFDM等复杂信号，并提供EVM（误差向量幅度）、相位噪声及频谱纯度等指标。现代VSA配套的软件支持多域可视化，是嵌入式RF测试不可或缺的工具。

? 实时频谱分析仪（RTSA）

多功能仪器，可在时间、频率和调制域捕获与分析RF信号，能解调QAM、OFDM等复杂信号，并提供EVM（误差向量幅度）、相位噪声及频谱纯度等指标。现代VSA配套的软件支持多域可视化，是嵌入式RF测试不可或缺的工具。

? 高带宽示波器 + RF分析软件

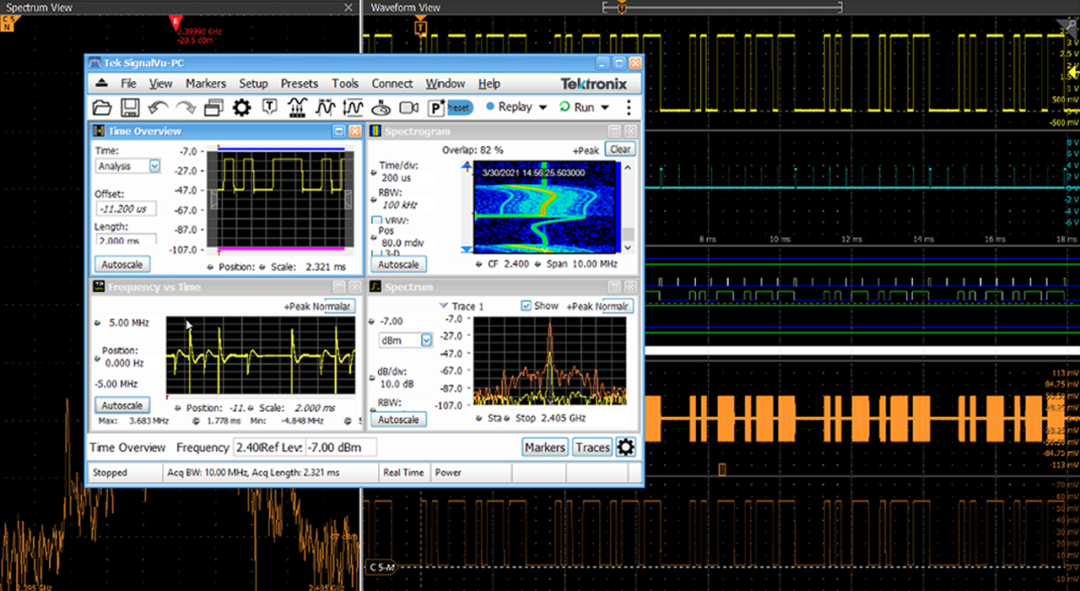

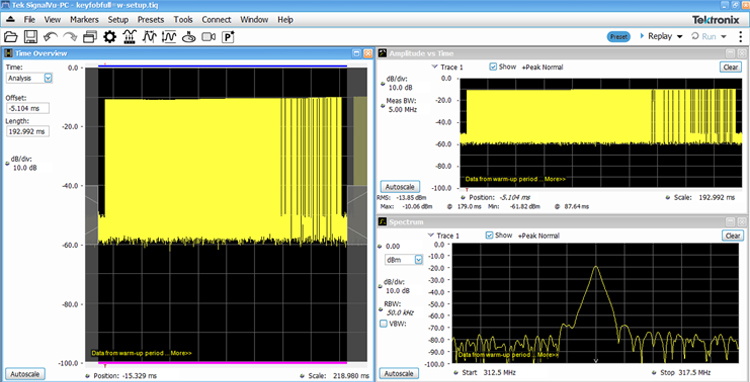

可执行时域测量并提供频率与调制分析，特别适合分析嵌入式系统的基带与中频信号。Tektronix示波器上的SignalVu能直接提供与 VSA/频谱分析仪相同的高级RF分析能力，无需额外设备。SignalVu可原生运行在示波器上或通过PC调用，利用示波器采集的时域数据实现实时或事后RF分析，将RF域事件（如信号掉落、杂散）与时域事件（如电源毛刺、处理器活动）关联起来。

? 软件无线电（SDR）平台

提供灵活可编程的RF测试方法。结合多域分析软件，工程师可实时采集和处理信号，实现嵌入式RF系统的快速原型与测试。

? 信号处理软件工具

如MATLAB、Python（NumPy/SciPy库）等，可对采集信号进行后处理，支持FFT频域分析、时频分析（如频谱图）及调制质量评估。

多域分析在嵌入式RF测试中的实际应用

? 5G与IoT设备验证

这类设备采用复杂调制（如256-QAM）并运行于拥挤的频谱环境中。多域分析可在调制域测量EVM的同时检查频域的频谱再生，确保信号完整性。

? 雷达与汽车系统

汽车雷达系统要求极高的定时与频率稳定性，以保证目标检测的准确性。多域分析可在时域验证脉冲特性，在频域评估调频线性度，并确保调制保真度。

? 无线通信模块

嵌入式Wi-Fi或蓝牙模块必须在噪声环境下保持标准符合性。多域分析可检测频域的同频干扰、时域的数据包定时错误以及调制失真。

? 卫星与航空航天系统

卫星通信对高可靠性与低相位噪声有严格要求。多域分析可在各域验证信号质量，确保符合航空航天标准。

跨域信号分析的最佳实践

■1. 明确测试目标：

在测试前确定关键性能指标（如EVM、无杂散动态范围）及相关域。

■2. 选择合适的工具：

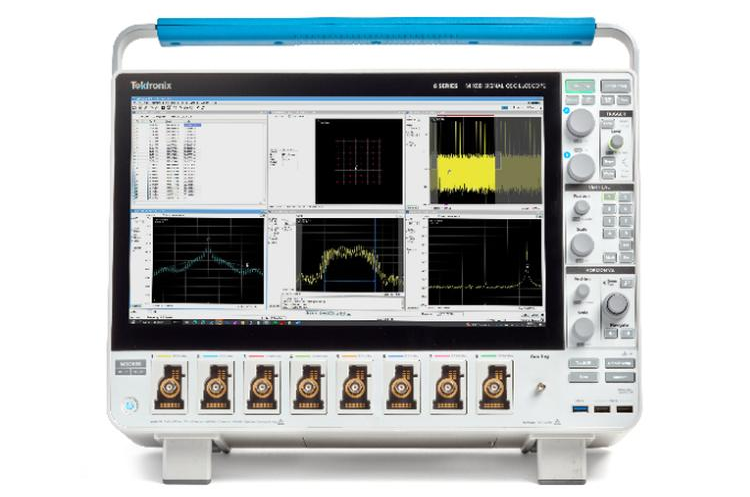

选用支持跨域分析、频率范围和调制方式与系统匹配的仪器与软件。例如Tektronix 4/5/6系列示波器可在无需单独频谱分析仪的情况下完成嵌入式RF验证，实现时间相关调试与调制分析。

■ 3. 跨域关联测量：

使用可视化工具将时间、频率与调制数据叠加，方便发现异常之间的关联。例如Tektronix 5/6系列MSO的Spectrum View硬件集成实时频谱分析功能，可独立设置中心频率、带宽及分辨率带宽，并与SignalVu联合使用。

■自动化测试流程：

利用Python、SCPI等脚本语言自动化多域测量，提高可重复性与效率。SignalVu-PC提供COM API及高层次API接口，简化自动化开发。

挑战与未来趋势

多通道跨域分析可能需要昂贵且复杂的设备组合，由经验丰富的工程师进行同步操作；同时，跨域数据处理需要外部计算平台的高性能资源。

然而，示波器虽然动态范围不及专用RTSA、分析选项少于VSA，但在同一台常用设备上即可实现高层次调试，无需外部数据导出或多台设备同步，是一种“单机”调试的折中方案。

未来趋势包括：

AI与机器学习：将自动化异常检测与跨域行为预测集成到RF测试设备中。

云端测试：云平台支持远程多域分析，实现高效协作与数据处理。

更高频率支持：随着毫米波与太赫兹系统的普及，多域分析工具将支持更高频段。

与数字孪生结合：在物理测试前，通过多域分析与数字孪生仿真联合验证RF系统。

结论

多域信号分析正在革新嵌入式RF测试方法，使其在复杂系统表征上更全面、高效与精准。借助RTSA、示波器等配备高级软件的工具，工程师可以跨时间、频率和调制域诊断问题、确保合规并优化性能。

随着RF系统的不断演进，采用多域分析将是嵌入式技术保持领先的关键。不论是开发5G设备、汽车雷达还是IoT模块，多域信号分析都是实现高可靠、高性能RF设计的“游戏规则改变者”。
