REF5025A-Q1 汽车、低噪声、极低漂移、精密 2.5V 串联基准电压源数据手册

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref5025a-q1.pdf

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

参数

方框图

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考芯片系列，包含六种输出电压型号（2.048V至5V），采用SO-8封装，工作温度范围-40°C至125°C。其核心特性包括：

• ?高精度?：初始精度达0.1%（标准级），温度漂移低至3 ppm/°C（典型值）。
• ?低噪声?：典型噪声3 μVPP/V，长期稳定性5 ppm/1000小时。
• ?宽负载能力?：支持±10 mA输出电流，输入电压范围2.7V至18V。

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100标准，ESD防护达±1000V（HBM）。
• ?多功能引脚?：TRIM/NR引脚支持±15 mV输出微调及噪声滤波（通过外接电容）。
• ?温度监测?：TEMP引脚提供与芯片温度成比例的电压输出（2.64 mV/°C）。

?3. 应用场景?

• 高精度数据采集系统（如16位ADC）
• 工业过程控制、医疗设备
• 光学控制系统及精密仪器

?4. 电气参数?

• ?温度漂移?：标准级最大8 ppm/°C。
• ?负载调整率?：1 ppm/mA（典型值）。
• ? 电源抑制比（PSRR） ?：在宽频段内表现优异（见典型特性曲线）。

?5. 设计要点?

• ?布局建议?：需使用低ESR电容（1-10 μF）旁路电源，输出电容ESR≤1.5Ω。
• ?热管理?：结温不得超过150°C，需计算功耗（PD = (VIN - VOUT) × ILOAD）。
• ?噪声优化?：通过TRIM/NR引脚接1 μF电容可降低噪声至14.5 Hz带宽。

?6. 典型电路?

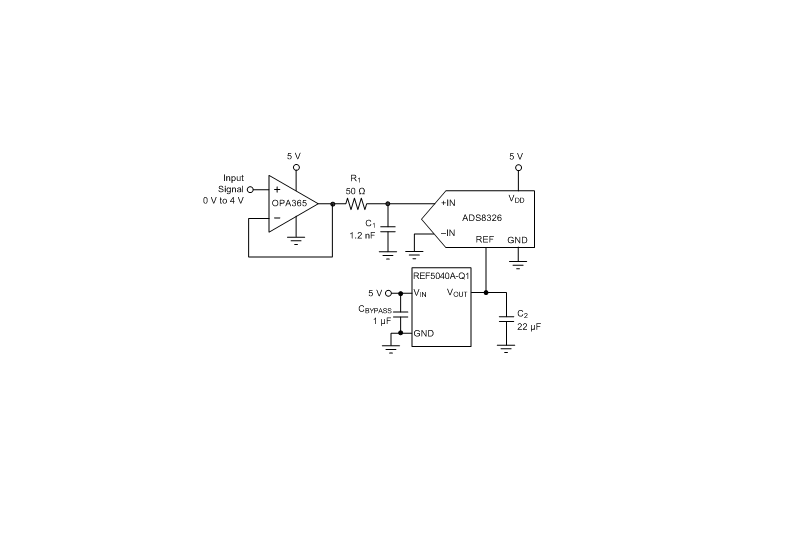

• ?数据采集系统?：与OPA365运放和ADS8326 ADC搭配，提供稳定参考电压。
• ?负压生成?：配合OPA735运放实现±2.5V双电源输出。

?7. 封装与订购信息?
所有型号均提供SOIC-8封装，卷带包装（2500片/卷），符合RoHS标准，标记格式为“RFQ 50xx A”。

?8. 修订历史?
文档版本SBOS456H（2015年修订），主要更新包括：

• 新增热滞和长期稳定性参数
• 优化引脚功能描述及布局指南

该系列器件适用于对精度和可靠性要求严苛的汽车及工业场景，其低噪声和低温漂特性使其成为高分辨率ADC的理想参考源。
