REF5040A-Q1 汽车、低噪声、极低漂移、精密 4.096V 系列基准电压源技术手册

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref5040a-q1.pdf

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

参数

方框图

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考系列，包含6种输出电压型号（2.048V至5V），采用SO-8封装，工作温度范围-40°C至125°C。其核心特性包括：

• ?高精度?：初始精度达0.1%（标准级）
• ?低温漂?：典型值3 ppm/°C（最大值8 ppm/°C）
• ?低噪声?：3 μVPP/V
• ?长期稳定性?：5 ppm/1000小时（典型值）
• ?输出电流能力?：±10 mA

?2. 关键特性?

• ?汽车级认证?：符合AEC-Q100标准
• ?宽输入电压范围?：VOUT + 0.2V至18V（REF5020A-Q1最低2.7V）
• ?多功能引脚?：TRIM/NR支持±15mV输出调整及噪声滤波
• ?温度监测?：TEMP引脚提供芯片温度指示（2.64 mV/°C斜率）

?3. 应用场景?

• 16位数据采集系统
• 工业过程控制
• 医疗仪器
• 精密测试设备（ATE）
• 光学控制系统

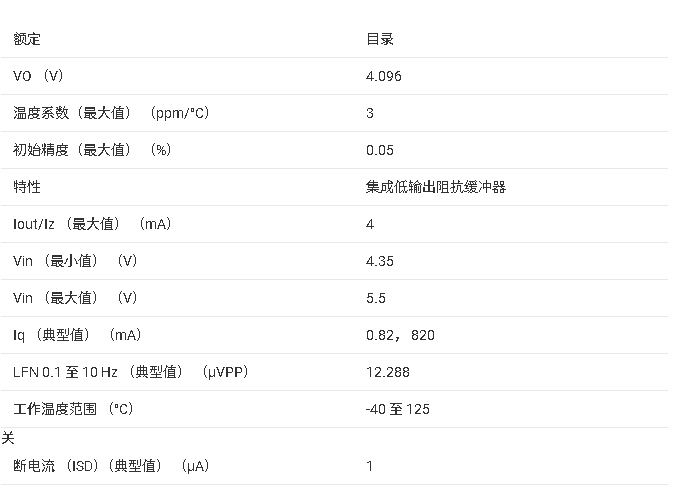

?4. 技术参数?

?5. 设计要点?

• ?布局建议?：需使用低ESR电容（1-10μF输入/1-50μF输出），ESR≤1.5Ω
• ?热管理?：结温不得超过150°C，热阻107.1°C/W（SO-8封装）
• ?噪声优化?：TRIM/NR引脚可接1μF电容降低噪声至14.5Hz截止频率

?6. 典型应用电路?

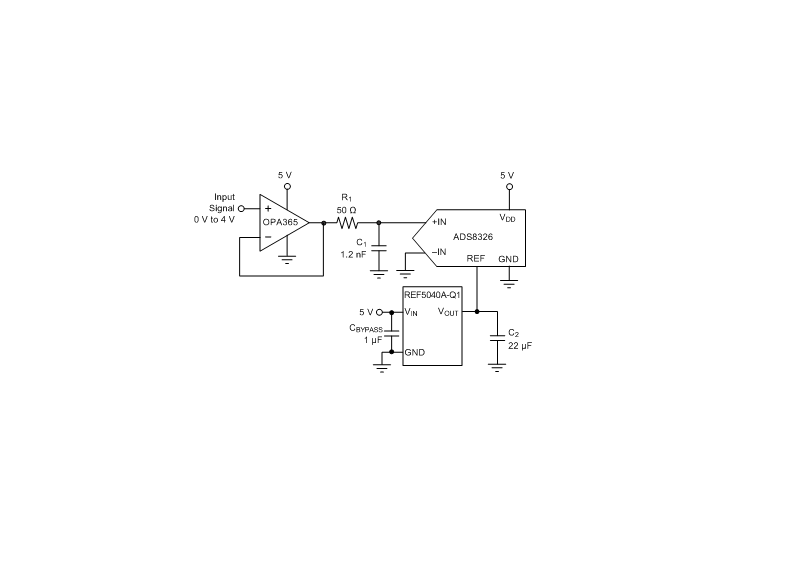

• ?数据采集系统?：搭配ADS8326 ADC和OPA365运放（如图32所示）
• ?负压生成?：通过OPA735运放实现双极性参考电压（如图31所示）

?7. 版本更新?
文档版本SBOS456H（2015年2月修订）主要变更：

• 新增MSOP-8封装参数删除
• 增加热滞和长期稳定性测试数据
• 优化噪声性能章节

?8. 封装与订购?
所有型号提供SOIC-8封装，卷带包装（2500片/卷），符合RoHS标准，标记示例：RFQ 5040 A（REF5040A-Q1）。
