REF6241 4.096V、3ppm/°C高精度基准电压源数据手册

REF6000系列中的基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的基准电压源（REF）引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Δ-Σ模数转换器（ADC）在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗、高带宽缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC的REF引脚，以及精密数模转换器（DAC）。
*附件：ref6241.pdf

REF6000系列能够将输出电压保持在1LSB（18位）以内，并具有最小的压降，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF62xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为3 ppm/°C，初始精度为0.05%。

特性

• 优异的温度漂移性能
  • 0°C 至 +70°C 范围内为 3 ppm/°C（最大值）
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

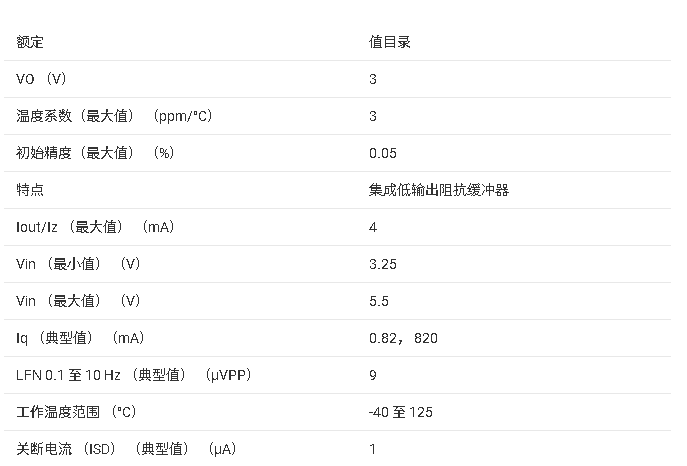

参数

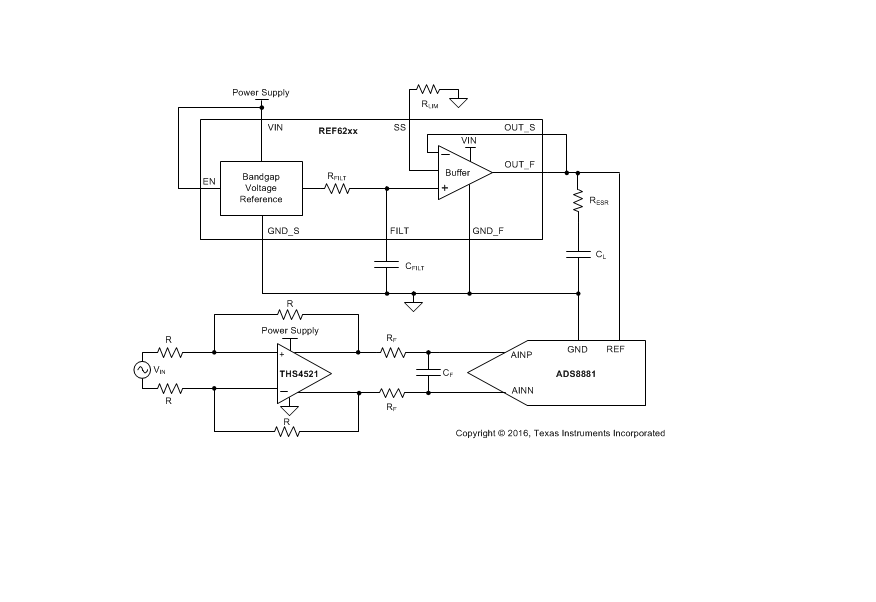

方框图

?1. 产品概述?
REF62xx是德州仪器（TI）推出的高精度电压参考源系列，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。该系列具有极低噪声（5 ?VRMS）、低温漂（最大3 ppm/°C）和高初始精度（±0.05%），适用于测试设备、医疗仪器等高精度数据采集系统。

?2. 核心特性?

• ?温度性能?：0°C至70°C范围内温漂最大3 ppm/°C。
• ?噪声性能?：
  • 总噪声：5 ?VRMS（CL=47 ?F时）；
  • 1/f噪声（0.1 Hz至10 Hz）：3 ?VPP/V。
• ?集成缓冲器?：
  • 输出阻抗<50 mΩ（0-200 kHz）；
  • 支持18位精度的首样本采集（如ADS8881）。
• ?低功耗?：工作电流820 ?A，关断电流1 ?A。

?3. 应用场景?

• ATE测试仪、示波器
• PLC模拟输入模块
• 医疗设备与精密数据采集系统

?4. 关键设计优势?

• ?直接驱动ADC REF引脚?：无需外置缓冲器，简化布局。
• ?突发模式支持?：在1 MSPS采样率下，首样本精度达18位。
• ?稳定性?：支持10-47 ?F输出电容，ESR要求低至5 mΩ。

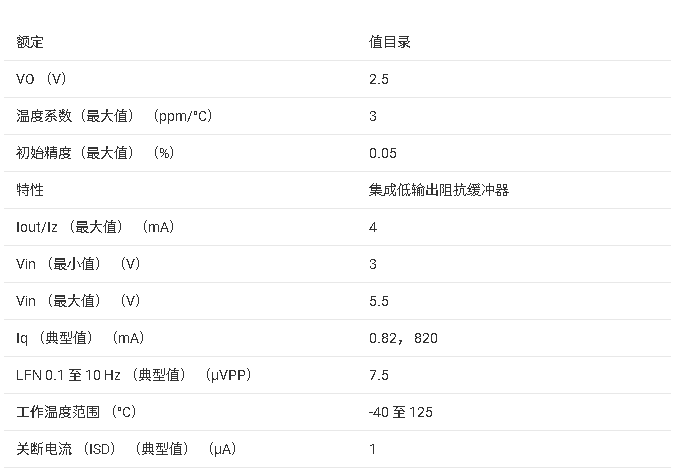

?5. 型号与参数对比?

?6. 封装与布局建议?

• ?封装?：8引脚VSSOP（3mm×3mm）。
• ?布局要点?：
  • 输出电容靠近ADC放置；
  • 使用独立地平面减少噪声耦合。

?7. 典型性能曲线?

• 参考电压跌落（1 LSB内，1 MSPS采样）；
• FFT显示THD低至-125 dB（1 kHz输入）。

?8. 文档支持?
包含详细电气特性、热性能数据及参考设计（如REF6025EVM-PDK用户指南）。
