REF6230 3V、3ppm/°C高精度基准电压源，集成缓冲器和使能引脚数据手册

REF6000系列中的基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的基准电压源（REF）引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Δ-Σ模数转换器（ADC）在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗、高带宽缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC的REF引脚，以及精密数模转换器（DAC）。
*附件：ref6230.pdf

REF6000系列能够将输出电压保持在1LSB（18位）以内，并具有最小的压降，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF62xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为3 ppm/°C，初始精度为0.05%。

特性

• 优异的温度漂移性能
  • 0°C 至 +70°C 范围内为 3 ppm/°C（最大值）
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

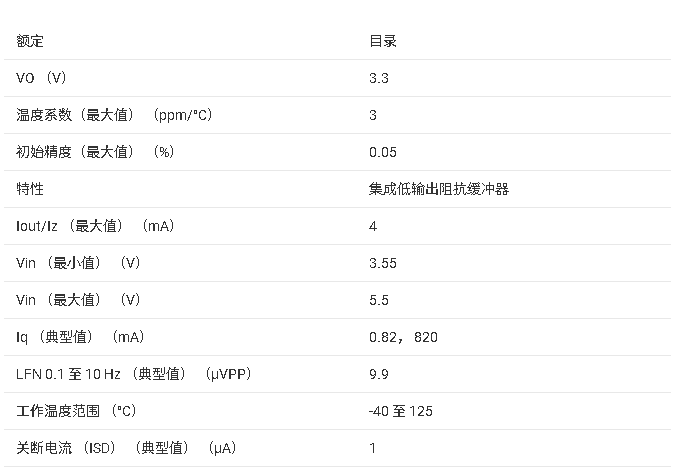

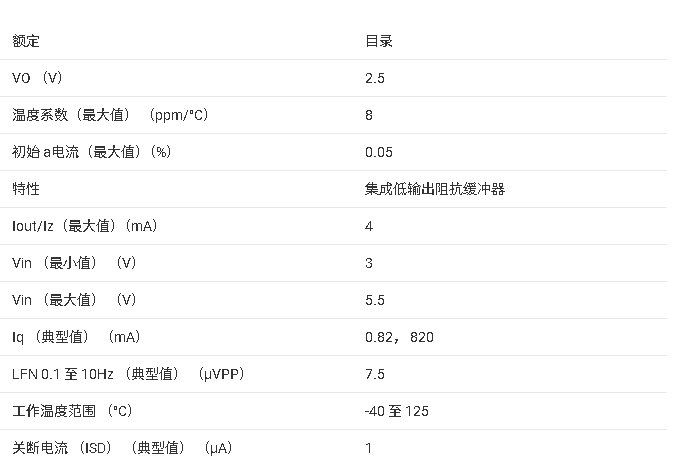

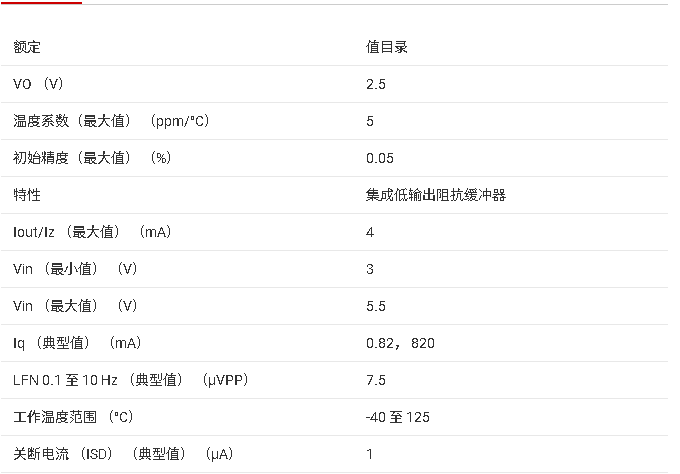

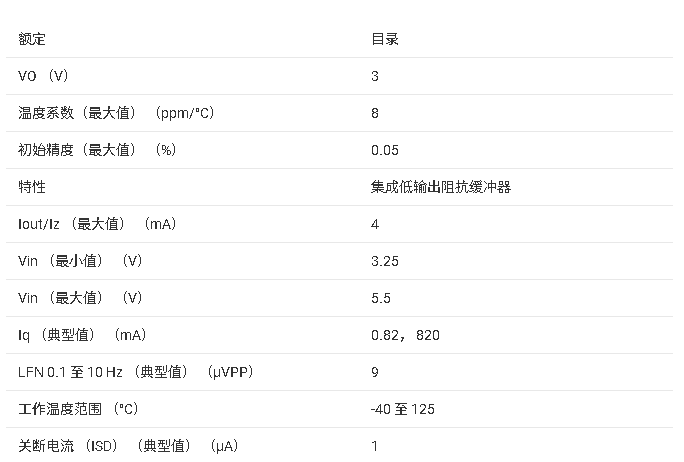

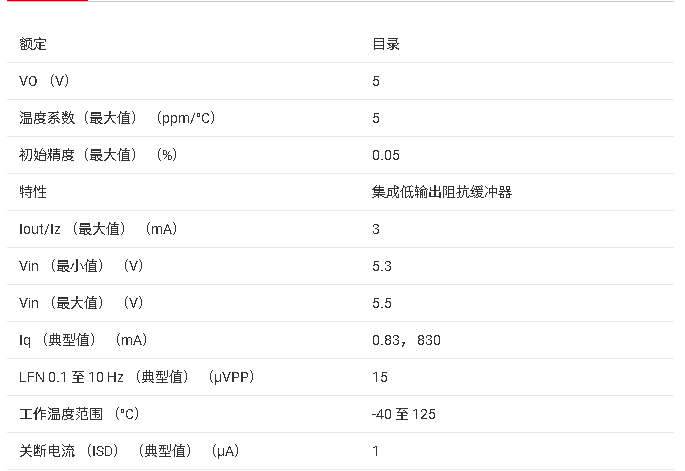

参数

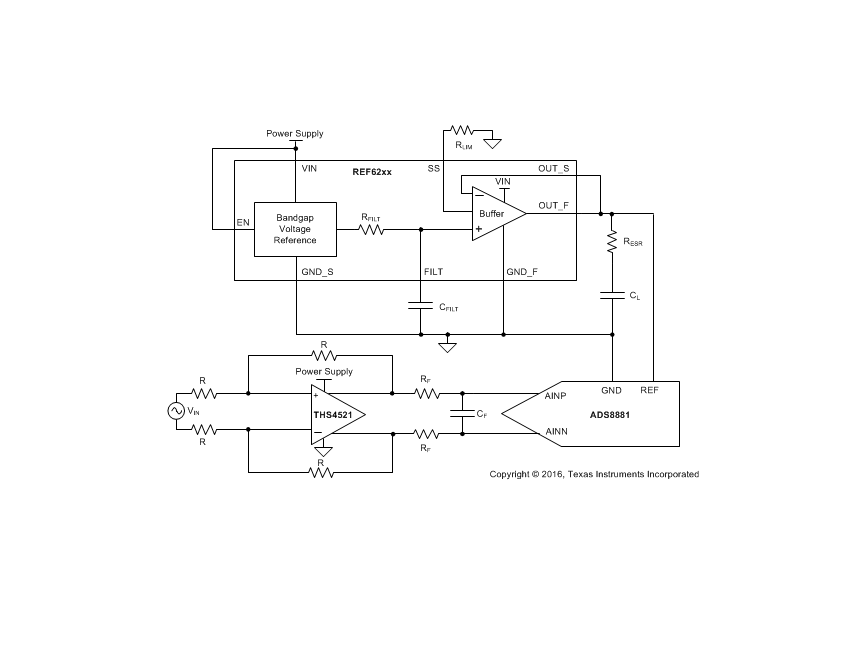

方框图

?1. 产品概述?
REF62xx是德州仪器（TI）推出的高精度电压参考源系列，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的参考引脚（REF）设计。该系列具有极低噪声（5 ?VRMS）、低温漂（最大3 ppm/°C）和高初始精度（±0.05%），适用于要求18位及以上精度的数据采集系统。

?2. 关键特性?

• ?温度性能?：0°C至70°C范围内最大温漂3 ppm/°C。
• ?噪声性能?：
  • 总噪声：5 ?VRMS（CL=47 ?F时）。
  • 1/f噪声（0.1 Hz至10 Hz）：3 ?VPP/V。
• ?集成ADC驱动缓冲器?：
  • 输出阻抗<50 mΩ（0-200 kHz）。
  • 支持突发模式（Burst-Mode）数据采集，首次采样即可达到18位精度。
• ?低功耗?：工作电流820 ?A（典型值），关断电流1 ?A。
• ?输出电流能力?：±4 mA（部分型号支持±3.5 mA或±3 mA）。

?3. 应用领域?

• 自动测试设备（ATE）和示波器。
• 工业PLC模拟输入模块。
• 医疗设备与精密数据采集系统。

?4. 功能描述?

• ?动态负载支持?：直接驱动ADC参考引脚，应对电容切换导致的动态负载，避免电压跌落（Droop）。
• ?稳定性设计?：需外接10-47 ?F输出电容，ESR范围5-100 mΩ（具体值依赖电容容量）。
• ?短路保护?：通过SS引脚外接电阻可编程限制短路电流。

?5. 典型应用电路?

• ?突发模式数据采集系统?：
  • 搭配ADS8881 SAR ADC（18位，1 MSPS），实现THD < -125 dB，SNR达100.5 dB。
  • 参考电压跌落控制在1 LSB（18位）以内，确保首次采样精度。

?6. 封装与订购信息?

• ?封装?：8引脚VSSOP（DGK），尺寸3.00 mm × 3.00 mm。
• ?型号覆盖?：
  • 输出电压选项：2.5V（REF6225）、3V（REF6230）、3.3V（REF6233）、4.096V（REF6241）、4.5V（REF6245）、5V（REF6250）。

?7. 设计注意事项?

• ?布局建议?：缩短REF62xx与ADC的走线，分离模拟与数字地平面，避免寄生效应。
• ?热管理?：确保结温不超过150°C，需计算功耗与热阻（RθJA=158.5°C/W）。

?8. 文档支持?

• 数据手册（SBOS748）包含详细电气特性、典型曲线及参考设计。
• 相关资源：ADS8881 ADC数据手册、热性能评估报告（SLYY097）。

该系列通过集成缓冲器和优化动态响应，解决了高精度ADC参考电压稳定性的核心挑战，适用于高速、高分辨率数据采集场景。
