REF6000系列基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的REF引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Delta-Sigma ADC在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗（高带宽）缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC以及其他数模转换器（DAC）的REF引脚。

REF6000系列基准电压源能够将输出电压保持在1LSB（18位）以内，同时将输出电压降至最低，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF60xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为5 ppm/°C，初始精度为0.05%。
*附件：ref6025.pdf

特性

优异的温度漂移性能
- –40°C 至 +125°C 范围内为 5 ppm/°C（最大值）
极低噪音
- 总噪声：5 μV~~有效值~~带 47-μF 电容器
- 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV ~~聚丙烯~~ /V
集成ADC驱动缓冲器
- 低输出阻抗：< 50 mΩ （0-200 kHz）
- 第一个样品精确到 18 位，ADS8881
- 支持突发模式DAQ系统
低电源电流：820 μA
低关断电流：1 μA
高初始精度：±0.05%
极低的噪声和失真
- 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
- 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
输出电流驱动：±4 mA
可编程短路电流
经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

参数

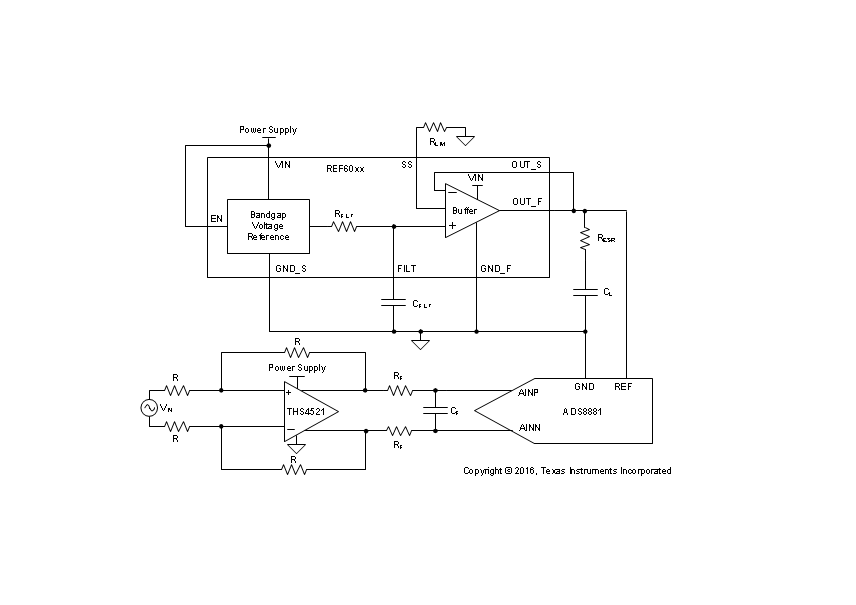

方框图

?1. 产品概述?
REF60xx系列（含REF6025/6030/6033/6041/6045/6050）是德州仪器（TI）推出的高精度电压参考源，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。其核心特性包括：

?超高精度?：初始误差±0.05%，最大温度漂移5 ppm/°C（-40°C至+125°C）。
?低噪声?：总噪声5 ?VRMS（47 ?F电容下），0.1-10 Hz频段噪声3 ?VPP/V。
?集成缓冲器?：输出阻抗<50 mΩ（0-200 kHz），支持18位精度首采样，适用于突发模式数据采集系统。
?低功耗?：工作电流820 ?A（典型值），关断电流1 ?A。

?2. 关键特性?

?温度稳定性?：采用盒式法计算漂移，确保全温范围内性能。
?动态负载能力?：支持±4 mA（REF6025/6030/6033/6041）、±3.5 mA（REF6045）、±3 mA（REF6050）输出电流，可编程短路保护。
?快速启动?：100 ms内达到0.1%稳定（REF6025，47 ?F负载）。
?长期稳定性?：0-1000小时漂移80 ppm，1000-2000小时漂移20 ppm。

?3. 应用场景?

?测试测量设备?：ATE测试仪、示波器、PLC 模拟输入模块。
?医疗设备?：高精度数据采集系统。
?工业应用?：支持突发模式、事件触发及可变采样率系统。

?4. 设计优势?

?简化系统设计?：无需外置缓冲器即可直接驱动ADC REF引脚，降低功耗（对比传统复合放大器方案节省>60%功耗）。
?抗干扰能力?：低输出阻抗（10 ?F负载下ESR要求20-100 mΩ）和低噪声设计，保持ADC线性度与信噪比（SNR达106 dB，THD<-120 dB）。
?热应力优化?：通过PCB布局指南（如独立地平面、短走线）减少焊接热偏移（典型值<0.03%）。

?5. 封装与订购信息?
