REF6125 2.5V、8ppm/°C高精度基准电压源，集成缓冲器和使能引脚技术手册

REF6000系列基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的REF引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Delta-Sigma ADC在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗（高带宽）缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC以及其他数模转换器（DAC）的REF引脚。

REF6000系列基准电压源能够将输出电压保持在1LSB（18位）以内，同时将输出电压降至最低，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF61xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为8 ppm/°C，初始精度为0.05%。
*附件：ref6125.pdf

特性

• 优异的温度漂移性能
  • 8 ppm/°C（最大值），–40°C 至 +125°C
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

参数

方框图

?1. 产品概述?
REF62xx系列是德州仪器（TI）推出的高精度电压参考源，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。核心特性包括：

• ?超低温度漂移?：最大3 ppm/°C（0°C至70°C）
• ?极低噪声?：总噪声5 ?VRMS（47 ?F电容下），0.1 Hz至10 Hz频段噪声3 ?VPP/V
• ?集成缓冲器?：输出阻抗<50 mΩ（0-200 kHz），支持18位精度首样本转换
• ?低功耗?：静态电流820 ?A，关断电流1 ?A
• ?高初始精度?：±0.05%

?2. 关键应用领域?

• ATE测试设备与示波器
• 医疗设备与PLC模拟输入模块
• 精密数据采集系统（DAQ）

?3. 技术亮点?

• ?动态负载驱动能力?：直接驱动ADS88xx（SAR ADC）和ADS127xx（ΔΣ ADC）的REF引脚，避免电压跌落（Droop <1 LSB@18位）。
• ?温度稳定性?：通过盒式法（Box Method）计算漂移，确保全温区性能。
• ?噪声优化?：1 ?F滤波电容（FILT引脚）降低宽带噪声，输出电容（10-47 ?F）需匹配ESR（5-100 mΩ）以保持稳定性。

?4. 功能模式与保护?

• ?使能控制?：EN引脚高电平激活，低电平关断（输出高阻，电流降至1 ?A）。
• ?短路保护?：通过SS引脚外接电阻（RSS）编程限流值，计算公式：
  • 源电流限值：ISC = (80×10??)×RSS + (3×10??)
  • 灌电流限值：ISC = (115×10??)×RSS + (4.6×10??)

?5. 封装与规格?

• ?封装类型?：8引脚VSSOP（DGK），尺寸3.00 mm × 3.00 mm
• ?工作条件?：输入电压3V至5.5V（视型号而定），温度范围-40°C至125°C

?6. 设计参考?

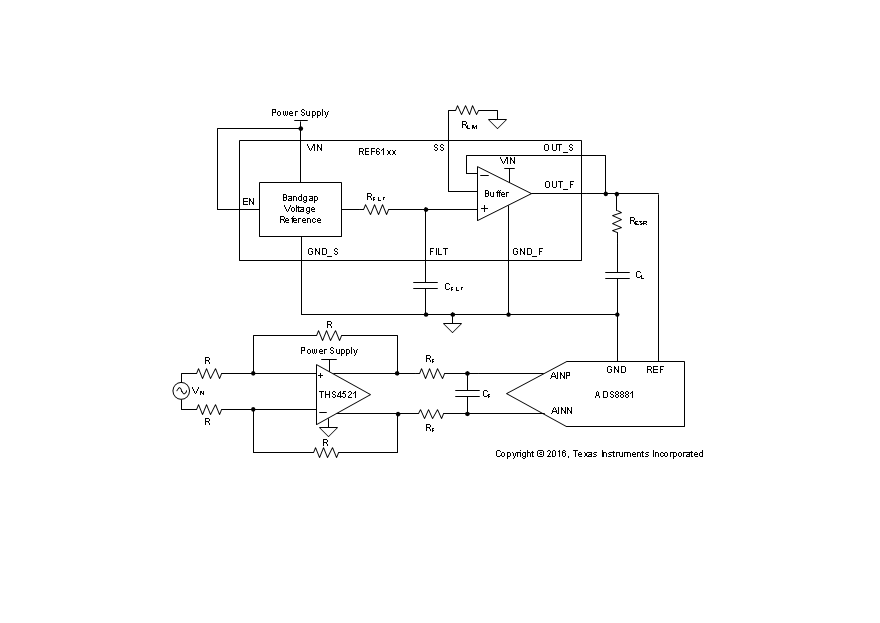

• ?典型电路?：推荐使用47 ?F输出电容（低ESR）和1 ?F滤波电容，布局时需缩短REF引脚与ADC的走线距离。
• ?性能验证?：实测驱动ADS8881时，SNR达100.5 dB，THD低至-125 dB，支持1 MSPS吞吐量。

?7. 文档支持?
包含详细电气特性、热性能参数、噪声频谱及参考电路设计，适用于高精度信号链系统开发。
