REF6050 5V、5ppm/°C高精度基准电压源，集成缓冲器和使能引脚技术手册

REF6000系列基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的REF引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Delta-Sigma ADC在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗（高带宽）缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC以及其他数模转换器（DAC）的REF引脚。

REF6000系列基准电压源能够将输出电压保持在1LSB（18位）以内，同时将输出电压降至最低，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF60xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为5 ppm/°C，初始精度为0.05%。
*附件：ref6050.pdf

特性

• 优异的温度漂移性能
  • –40°C 至 +125°C 范围内为 5 ppm/°C（最大值）
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

参数

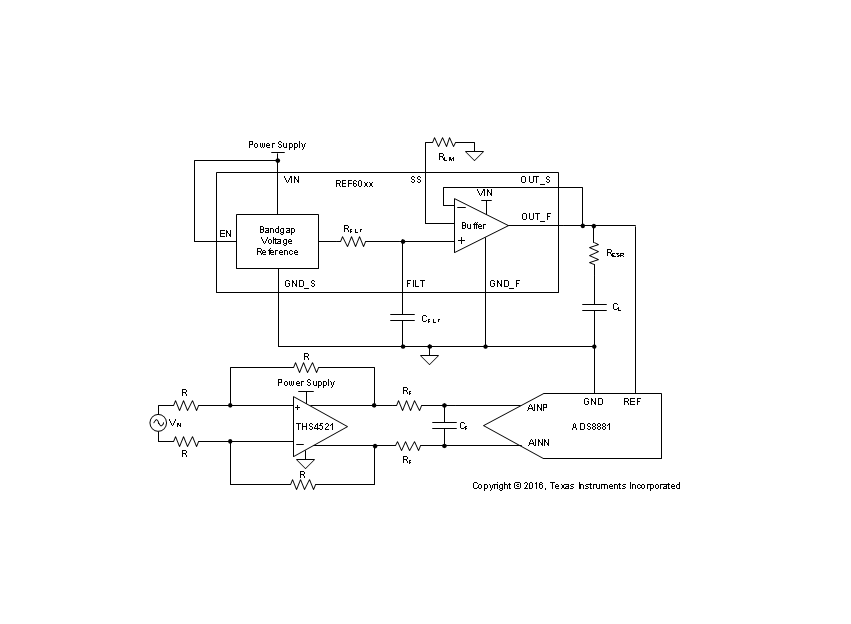

方框图

?1. 产品概述?
REF60xx系列（包括REF6025/6030/6033/6041/6045/6050）是德州仪器（TI）推出的高精度电压参考源，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。其核心特点包括：

• ?超高精度?：初始误差±0.05%，最大温度漂移5 ppm/°C（-40°C至+125°C）。
• ?低噪声性能?：总噪声5 ?VRMS（47 ?F电容时），0.1-10 Hz频段噪声3 ?VPP/V。
• ?集成缓冲器?：输出阻抗<50 mΩ（0-200 kHz），支持18位精度首采样（如ADS8881 ADC）。
• ?低功耗?：工作电流820 ?A（典型值），关断电流1 ?A。

?2. 关键特性?

• ?温度稳定性?：采用盒法计算漂移，确保宽温范围内性能稳定。
• ?动态负载能力?：支持±4 mA（REF6025/30/33/41）至±3 mA（REF6050）输出电流，可编程短路保护。
• ?快速启动?：100 ms内达到0.1%稳定精度（REF6025，47 ?F负载）。
• ?应用场景?：ATE测试设备、医疗仪器、PLC模拟输入模块、精密数据采集系统。

?3. 技术亮点?

• ?ADC驱动优化?：直接驱动ADS88xx（SAR ADC）和ADS127xx（ΔΣ ADC）的REF引脚，避免外部缓冲器需求。
• ?突发模式支持?：在1 MSPS采样率下，首采样精度达18位，适合事件触发或可变采样率系统。
• ?噪声与失真?：SNR达106 dB（ADS127L01），THD低至-125 dB（ADS8881）。

?4. 封装与设计?

• ?封装?：8引脚VSSOP（3.00 mm × 3.00 mm），符合JEDEC MO-187标准。
• ?布局建议?：
  • 使用低ESR陶瓷电容（0.1 ?F）旁路VIN引脚。
  • 输出电容（CL）需靠近ADC放置，推荐10-47 ?F范围，ESR 5-100 mΩ。
  • 分离GND_F与GND_S引脚，通过平面连接降低噪声。

?5. 性能验证?

• ?参考电压跌落测试?：驱动ADS8881时，首采样跌落<1 LSB（19.07 ?V），优于传统参考源（见图39对比）。
• ?长期稳定性?：0-1000小时漂移80 ppm，1000-2000小时仅20 ppm。
• ?热滞回?：典型值33 ppm（首次循环后降至8 ppm）。
