?LM4030 超高精度分流电压基准芯片技术文档总结

科技绿洲 ? 2025-08-14 09:21 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

LM4030 是一款超高精度分流基准电压源,具有极高的 初始精度 (0.05%) 和温度稳定性 (10ppm/°C)。LM4030 提供固定 电压选项为 2.5V 和 4.096V。尽管 SOT-23 封装很小,但 LM4030 表现出出色的性能 热滞后 (75ppm) 和长期稳定性 (40ppm) 以及对电路板应力的抗扰度 影响。

LM4030 设计为无需外部电容器即可运行,但任何电容器最高可达 可以使用 10μF。LM4030 的断电电流低至 120μA(最大值),但能够分流 连续高达 30mA。与任何分流基准电压源一样,LM4030 几乎可以关闭电源 任何电源,都是生成高精度系统参考的简单方法。

LM4030 提供三个等级(A、B 和 C)。最佳等级的设备 (A) 具有 初始精度为 0.05%,确保温度系数为 10 ppm/°C 或更低,而 最低等级零件 (C) 的初始精度为 0.15%,温度系数为 30 ppm/°C。
*附件:lm4030.pdf

特性

  • 高输出电压精度 0.05%
  • 低温系数 10 ppm/°C
  • 扩展温度工作 -40-125°C
  • 出色的热滞后,75ppm
  • 优异的长期稳定性,40ppm
  • 对电路板应力影响的高抗扰度
  • 能够处理 50 mA 瞬变
  • 电压选项 2.5V、4.096V
  • SOT-23 封装

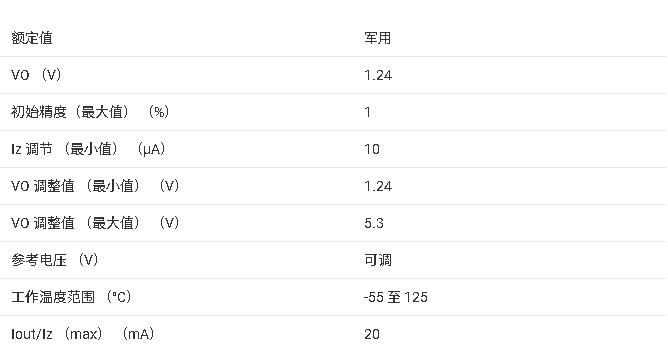

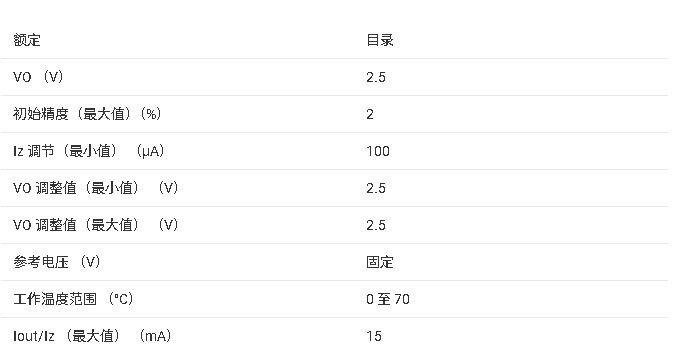

参数

方框图

?1. 产品概述?
LM4030是德州仪器(TI)推出的SOT-23封装超高精度分流电压基准芯片,核心特性包括:

  • ?超高精度?:初始精度达0.05%(A级)
  • ?低温漂?:温度系数低至10ppm/°C(A级)
  • ?宽温工作?:-40°C至+125°C
  • ?卓越稳定性?:热滞75ppm,长期稳定性40ppm
  • ?抗干扰设计?:高抗板级应力效应,支持50mA瞬态电流

?2. 关键参数?

特性2.5V型号4.096V型号
工作电流120μA (最小)130μA (最小)
输出精度A级±0.05%A级±0.05%
温度系数A级10ppm/°C (0-85°C)A级10ppm/°C (0-85°C)
长期稳定性40ppm (1000小时)40ppm (1000小时)
输出噪声105μVpp (0.1-10Hz)165μVpp (0.1-10Hz)

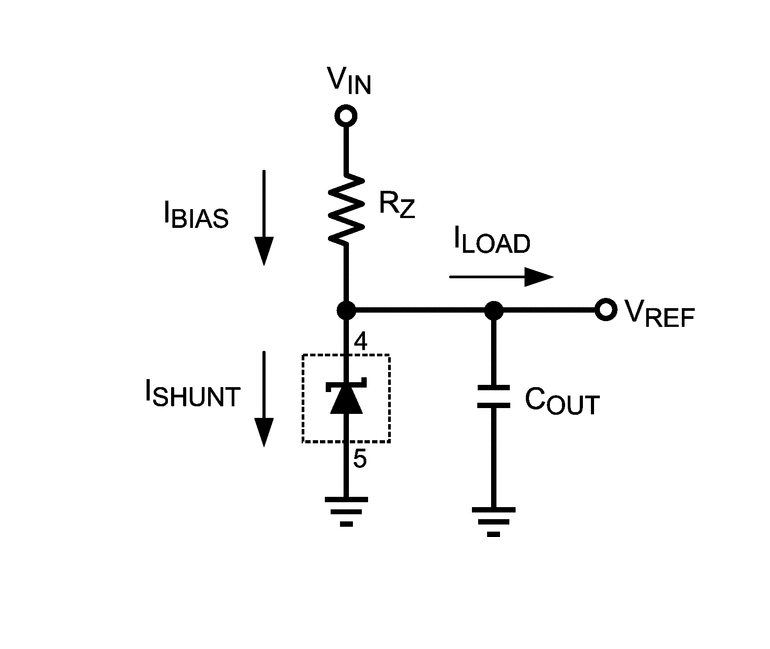

?3. 典型应用?

?4. 技术亮点?

  • ?动态偏移消除技术?:显著降低热滞(典型75ppm)和长期漂移
  • ?PCB布局建议?:需靠近负载放置,减小寄生电阻影响
  • ?工作电流优化?:更高工作电流可降低噪声(动态阻抗与电流成反比)

?5. 型号选型?
提供三种等级(A/B/C)和两种电压选项:

  • ?A级?:0.05%精度/10ppm°C
  • ?C级?:0.15%精度/30ppm°C
  • 封装选项:标准SOT-23或卷带包装

?6. 可靠性数据?

  • ESD防护:人体模型2kV
  • 最大功耗:350mW(25°C)
  • 焊接条件:260°C峰值温度(10秒)

该文档完整覆盖了芯片的电气特性、应用设计指南及可靠性参数,适用于高精度模拟系统设计参考。
