?LM4431 微功耗分流电压基准芯片技术文档总结

LM4431基准电压源是空间关键型应用的理想选择，可用于 超小型 （3 mm x 1.3 mm） SOT-23 表面贴装封装。LM4431 的先进设计消除了 需要外部稳定电容器，同时确保在任何容性负载下的稳定性， 从而使 LM4431 易于使用。工作电流范围为 100 μA 至 15 mA。

LM4431 在晶圆分选过程中利用熔断器和齐纳电击反向击穿电压调整 确保零件在25°C下精度优于±2.0%。 带隙参考 温度漂移曲率校正和低动态阻抗确保稳定的反向击穿 在很宽的工作温度和电流范围内的电压精度。
*附件：lm4431.pdf

特性

• 小封装：SOT-23
• 无需输出电容
• 耐受容性负载
• 固定反向击穿电压为 2.50V

主要技术参数

• 输出电压容差：25°C：±2.0%（最大值）
• 低输出噪声（10 Hz至10 kHz）：35 μV 均方根 （典型值）
• 宽工作电流范围：100 μA 至 15 mA
• 商业温度范围：0 至 +70 °C
• 低温系数：30 ppm/°C（典型值）

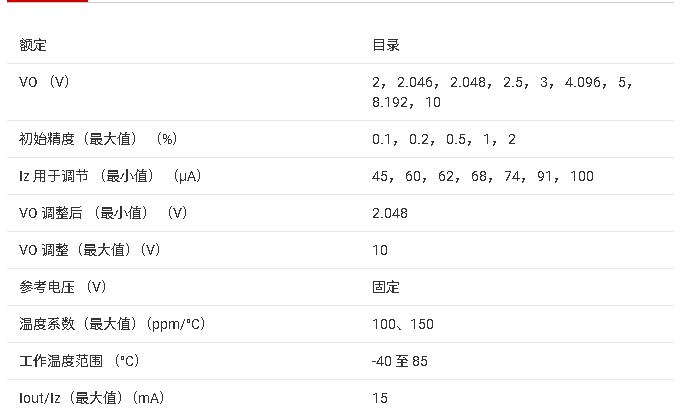

参数

方框图

?1. 产品概述?
LM4431是德州仪器（TI）推出的2.5V微功耗带隙分流电压基准芯片，采用SOT-23超小型封装（3mm×1.3mm），专为空间敏感型应用设计。其核心特点包括：

• ?无需外部电容?：先进设计确保在任意容性负载下稳定工作。
• ?宽工作电流范围?：100μA至15mA。
• ?高精度?：25°C时反向击穿电压容差±2.0%（最大值），典型温度系数30ppm/°C。
• ?低噪声?：10Hz-10kHz频段噪声典型值35μVrms。

?2. 关键参数?

?3. 应用场景?

• 便携式电池供电设备
• 数据采集系统、仪器仪表
• 过程控制与能源管理
• 精密电流源（如1μA~1mA可调）
• 运算放大器输入保护（钳位电压±4V）

?4. 设计注意事项?

• ?引脚处理?：SOT-23封装的Pin3需悬空或连接至Pin2，以避免寄生肖特基二极管效应。

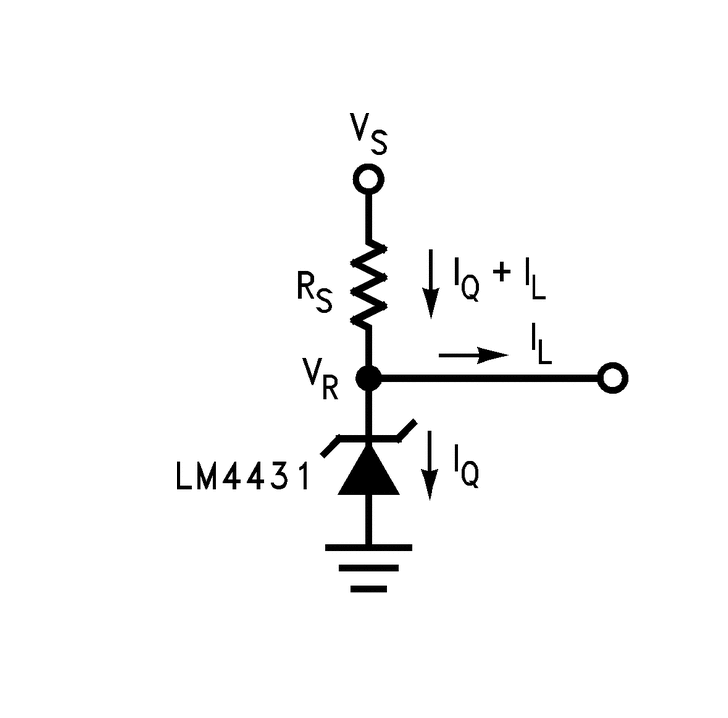

• ?限流电阻（RS）计算?：需根据电源电压（VS）、负载电流（IL）及LM4431工作电流（IQ）选择，确保IQ始终在100μA~15mA范围内。
• ?ESD防护?：内置ESD保护有限，存储或操作时需短接引脚或使用导电泡沫。

?5. 封装与订购信息?

• ?封装?：SOT-23（DBZ0003A），符合JEDEC TO-236标准。
• ?型号示例?：
  • LM4431M3-2.5/NOPB（1000片卷装）
  • LM4431M3X-2.5/NOPB（3000片卷装）
• ?环保认证?：RoHS兼容，MSL等级1（无限制回流焊）。
