LM4041C 可调、精密微功率分流基准电压源技术手册

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准还提供低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 LM4041xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件：lm4041c.pdf

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围。 。 。45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

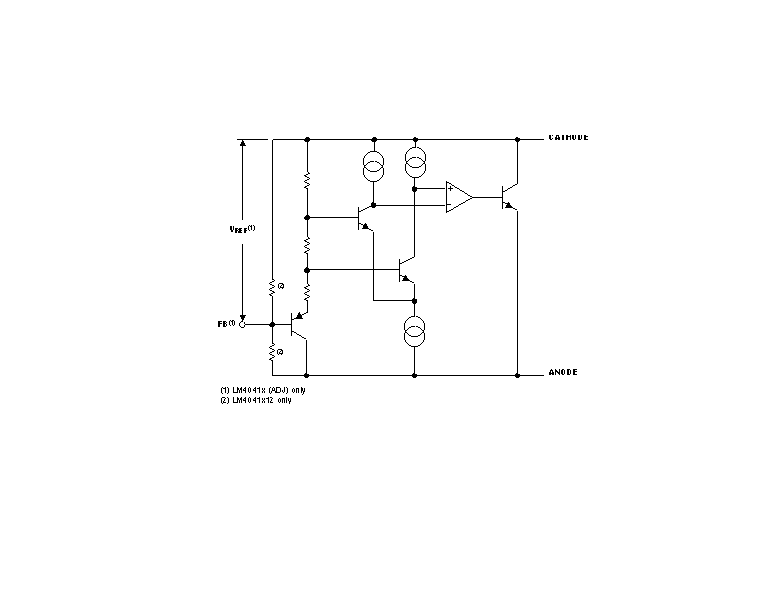

方框图

?1. 产品概述?
LM4041系列是德州仪器（TI）推出的精密并联电压参考芯片，具有以下核心特性：

• ?输出电压?：固定1.225V或可调（1.225V至10V）。
• ?精度等级?：提供A（0.1%）、B（0.2%）、C（0.5%）、D（1.0%）四档容差，温度系数低至100ppm/°C。
• ?低噪声?：典型值20μVRMS，工作电流范围45μA至12mA。
• ?封装选项?：SC-70、SOT-23-3、TO-92，支持工业（-40°C至85°C）和扩展温度（-40°C至125°C）环境。

?2. 关键特性?

• ?稳定性?：无需外部电容，兼容所有容性负载。
• ?动态阻抗?：典型值0.7Ω（1mA时），噪声性能优异。
• ?长期稳定性?：1000小时老化漂移典型值120ppm。

?3. 应用领域?

• 数据采集系统、电源监控
• 测试设备、过程控制
• 汽车电子、便携式设备

?4. 功能设计?

• ?可调版本?：通过外部电阻分压器设置输出电压，需注意低电压（<2.5V）时ΔVREF/ΔVKA参数变化。
• ?典型电路?：串联电阻（RS）需根据负载电流（IL）和供电电压（VS）计算，确保工作电流（IZ）在45μA~12mA范围内。

?5. 封装与引脚?

• ?SOT-23/SC-70?：注意引脚寄生二极管布局（如SOT-23的Pin3需悬空或连接Pin2）。
• ?TO-92?：直插式封装，适用于传统PCB设计。

?6. 技术参数?

• ?绝对最大额定值?：阴极电压15V，电流25mA。
• ?ESD防护?：HBM 2kV，CDM 250V。

?7. 版本更新?

• 2025年3月修订版（Rev. H）优化了LP封装引脚编号，新增电磁干扰设计建议，并完善ESD评级。

?文档结构?
包含特性、应用、引脚定义、电气参数、典型曲线、功能框图及封装信息，完整覆盖设计需求。
